ABNEHMEN UND AUSTAUSCHEN DES FUSSTEILVERSTELLUNG-WINKELSENSORS - (LIEGEFLÄCHE)
Erforderliches Werkzeug:
• Kurzer Phillips-Schraubendreher Nr . 2
• ESE-System

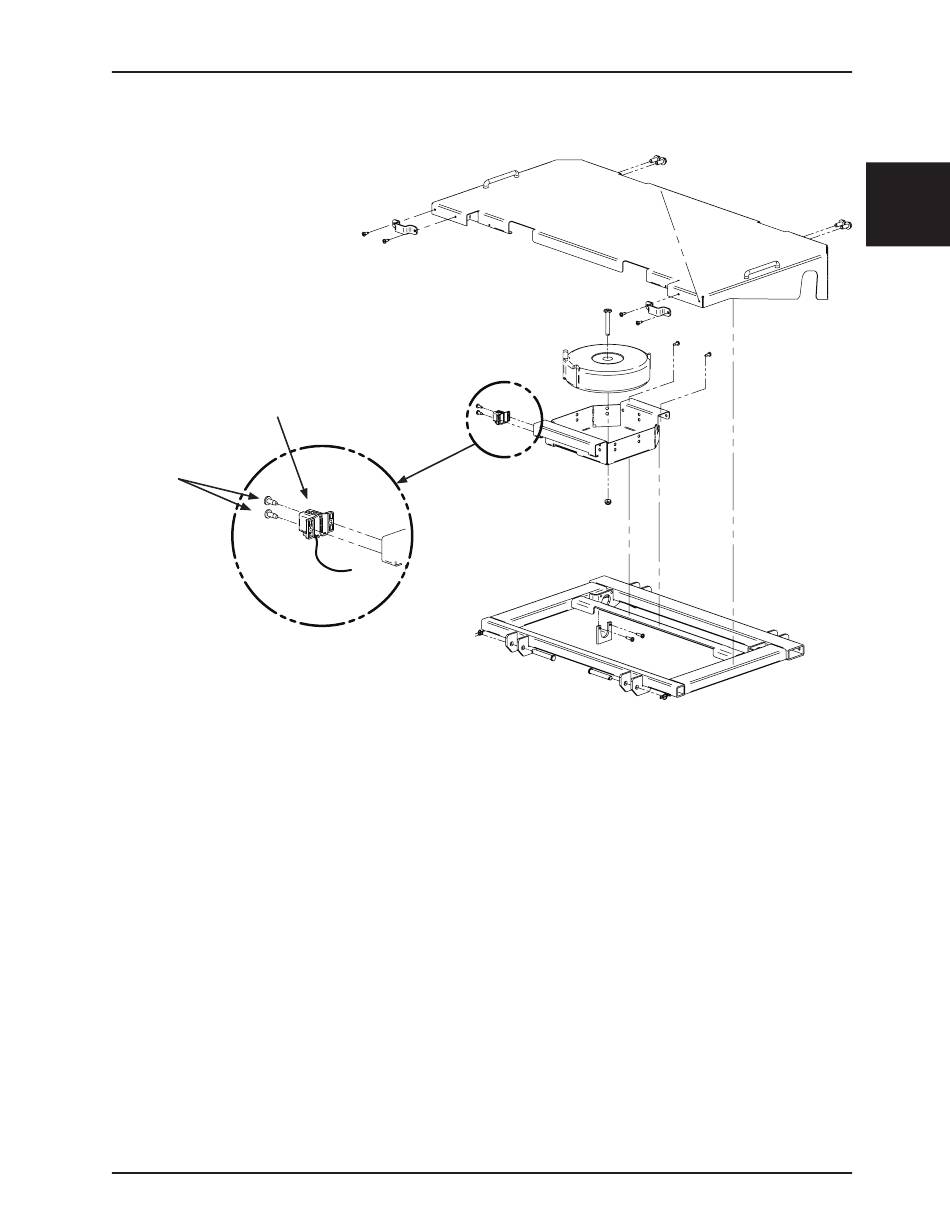

Fußteilverstellung-
Winkelsensor
Schrauben
Vorgehensweise:
1 . Bett in Wandsteckdose einstecken .
2 . Die Bremsen an einer der Stellen mit Bremskontrolle oder durch Verwendung des manuellen Bremspedals arretieren .
3 . Das Bett in die maximal erhöhte Position anheben .
4 . Wenn der Motor der Fußteilverstellung läuft, die Fußteilverstellung auf ca . 20 Grad anheben . Wenn der Motor der
Fußteilverstellung nicht läuft, das Bett in Schritt Eins des Kalibrierungsmodus bringen, wie auf
5 . Von der linken Unterseite der Liegefläche unter der Fußteilverstellung aus mit einem kurzen Phillips-Schraubendreher
die beiden Schrauben lösen, mit denen der Fußteilverstellung-Winkelsensor an der Unterseite des Rahmens der
Fußteilverstellung befestigt ist .
6 . Der Benutzer muss sich mit einem ESD-System ordnungsgemäß erden .
7 . Die drei Klemmen lösen, mit denen die Platinenabdeckung befestigt ist .
8 . Das Kabel von der Platine abnehmen .
9 . Zur Montage des neuen Fußteilverstellung-Winkelsensors die Schritte in umgekehrter Reihenfolge wiederholen .
Hinweis: Die beiden Schrauben nicht zu fest anziehen.
10 . Das Bett neu kalibrieren (zur Vorgehensweise siehe „Bed Calibration" (Bettkalibrierung) auf
11 . Vor der erneuten Inbetriebnahme des Bettes alle Bettfunktionen testen .
www.stryker.com
Serviceinformationen
2151-109-006 REV A
seite 2-17 dargestellt .
seite 2-17) .
