4.2 Sıvı sıcaklığı
Azami basma basıncında 3°C ile 50°C (37,4°F ile 122°F)
arasında.
4.3 Ortam sıcaklığı
0°C ile 50°C (32°F ile 122°F) arasında.
5. Montaj
BMP pompa, hem kapalı hem de açık sistemlerde kullanılabilir.
• Emiş ağzı "I" ile işaretlenmiştir.
• Basma ağzı "O" ile işaretlenmiştir.
5.1 Pompanın konumu

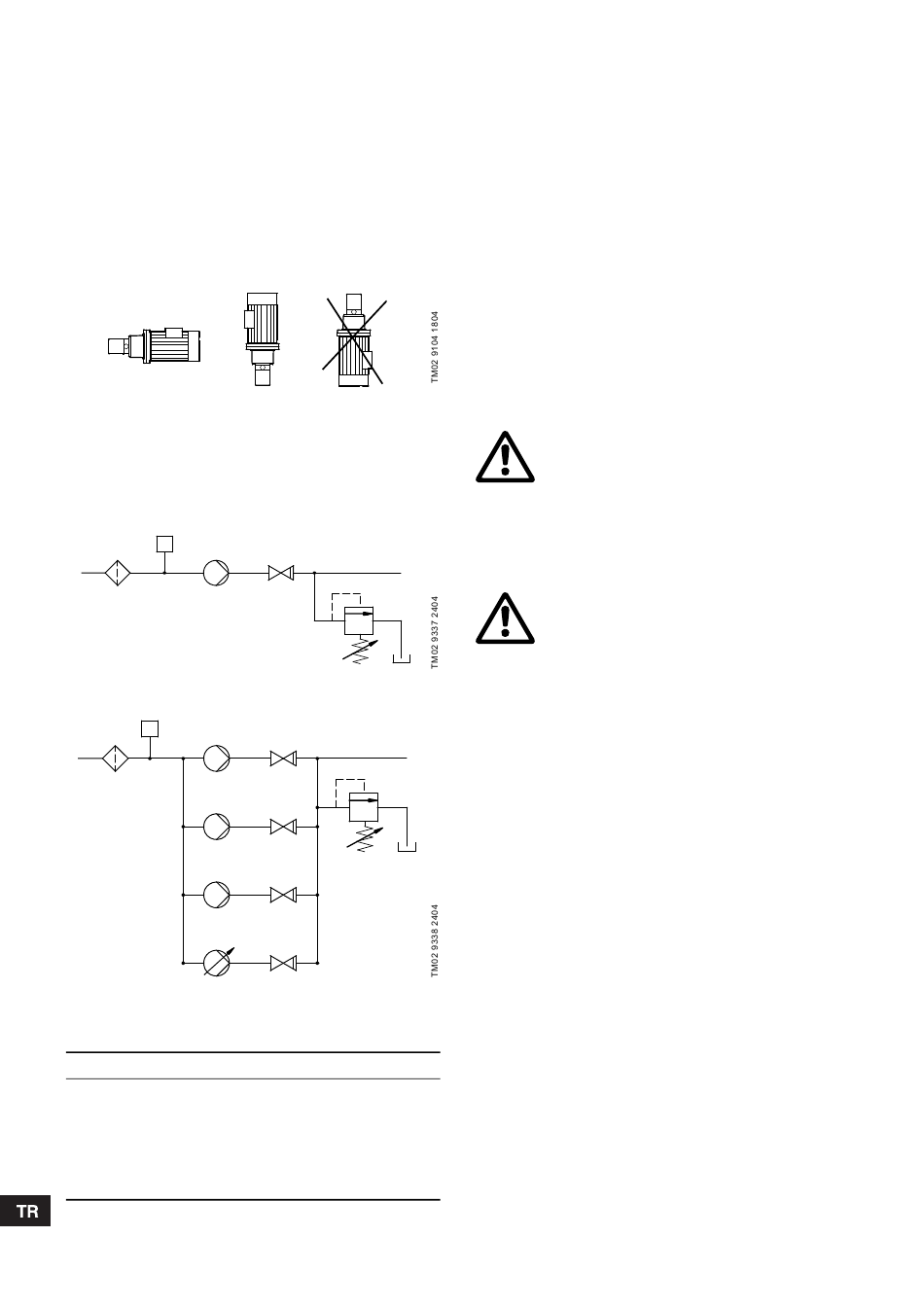

Şekil 1 Pompanın konumu
Pompa, ayaklı motorda bulunan civata delikleri vasıtasıyla sert bir
zemine monte edilmelidir. Titreşim önleyici bir kaidenin
kullanılması tavsiye edilmektedir.
Boyut çizimleri ve boyutlar için, bkz. sayfa 127 ve 128.
5.2 Montaj örnekleri
A B C
Şekil 2 Bir adet BMP pompa bulunan sistem
A B
C
C
C
E
Şekil 3 Üç adet BMP pompa ve bir adet frekans konverteri
kontrollü BMPE pompa bulunan sistem
Şekil 2 ve 3'teki sembollerin anlamları:
Konum Tanım
Ön filtre, azami 10 mikron (mutlak β1
A
B Düşük basınç şalteri
C BMP pompa
D Çek valf
E Frekans konverteri kontrollü BMPE pompa
F Basınç tahliye valfi (ayarlanabilir)
122
D
F
D
F
D
D
D
> 5000)
0
6. Boru tesisatı bağlantısı
BMP pompanın emiş ve basma ağızlarında dişli bağlantılar
bulunmaktadır, bkz. sayfa 127 ve 128.
3
Not: 5,1 ile 10,2 m /saat arasındaki debilere sahip BMP-R
pompaların emiş ve basma hatlarında Victaulic/PJE kelepçe
kaplinler için kelepçe kovanı takılmıştır.
Not: Esnek yüksek basınç hortumlarının kullanılması tavsiye
edilmektedir.
Pompanın emiş ağzına (I) bağlı olan emiş hattı su beslemesinden
ayrılmış ise, pompadaki su boşalacaktır. Pompa tekrar
çalıştırıldığında bölüm 9'daki çalıştırma prosedürüne uyulmalıdır.
7. Çalıştırma koşulları
7.1 Giriş basıncı
0 ile 4 bar (1 bar mutlak ila 5 bar mutlak) arasında.
Ön filtreden sonra düşük basınç şalterinin yerleştirilmesi tavsiye
edilmektedir. Giriş basıncı, 0 ile 4 bar aralığının dışına çıkarsa
düşük basınç şalteri elektrik beslemesini kapatmalıdır.
7.2 Basma basıncı
Sistemin zarar görmesini önlemek için basma
tarafına basınç tahliye valfi yerleştirilmelidir.
Basınç tahliye valfinin ayarı, azami müsaade edilen
basma basıncını %5'ten fazla aşmamalıdır, pompa
bilgi etiketine bakın.
8. Elektrik bağlantısı
Elektrik bağlantısı, yerel düzenlemelere uygun olarak yetkili
personel tarafından gerçekleştirilmelidir.
Terminal kutusu kapağını sökmeden ve pompayı
sökmeden/dağıtmadan önce elektrik beslemesinin
kapalı olduğundan emin olun.
Pompa, tüm kutuplarında en azından 3 mm kontak
aralığına sahip harici ana şaltere bağlanmalıdır.
Çalışma voltajı ve frekansı motor bilgi etiketinde bulunmaktadır.
Motorun kullanılacağı sistemdeki elektrik beslemesi için uygun
olduğundan emin olun.
Motor, motor starterine bağlanmalıdır.
Elektrik bağlantısını terminal kutusu kapağının içerisinde bulunan
diyagramda gösterildiği şekilde yapın.
8.1 Frekans konverterinin çalışması
Grundfos tarafından temin edilen motorlar:
Grundfos tarafından temin edilen tüm üç fazlı motorlar frekans
konverterine bağlanabilmektedir. Frekans konverteri sabit tork
değeri ile çalışmaya ayarlanmalıdır.
Frekans konverterinin tipine bağlı olarak motordan aşırı gürültü
çıkmasına neden olabilir. Bununla birlikte aynı zamanda motorun
tehlikeli voltaj yükselmelerine maruz kalmasına da neden olabilir.
Not: 440 V (bkz. motor bilgi etiketi) dahil bu değere kadar
besleme voltajları için Grundfos MG 90 (1,5 kW, 2-kutuplu)
motorları, besleme terminalleri arasında 650 V (tepe değeri)'u
aşan voltaj yükselmelerine karşı korunmalıdır.
Diğer tüm motorların 850 V değerini aşan voltaj yükselmelerine
karşı korunması tavsiye edilmektedir.
Yukarıda belirtilen sorunlar, örneğin artan gürültü ve zararlı voltaj
yükselmeleri, frekans konverteri ile motor arasına LC filtresi
yerleştirilerek ortadan kaldırılabilir.
Daha fazla bilgi için frekans konverteri veya motoru temin eden
satıcınıza danışın.
