3 Quellfunktionen verwenden
Parameter:
Schritt <n>
Name
Time
Pacing
Add
Delete
Edit
Up
Down
Loads (Format .seq)
Save (Format .seq)
Total time
Waveform Quality
Advanced
98
Arb-Sequenz-Parameter
Beschreibung:
Jeder Schritt der Sequenz umfasst eine Schrittzahl, ein Arbiträrsignal, Schrittzeit und
Steuerungsoption. Die Gesamtzahl an Schritten legt die Länge fest. Verwenden Sie die
Navigationstasten ▲ ▼, um durch die Schritte zu navigieren.

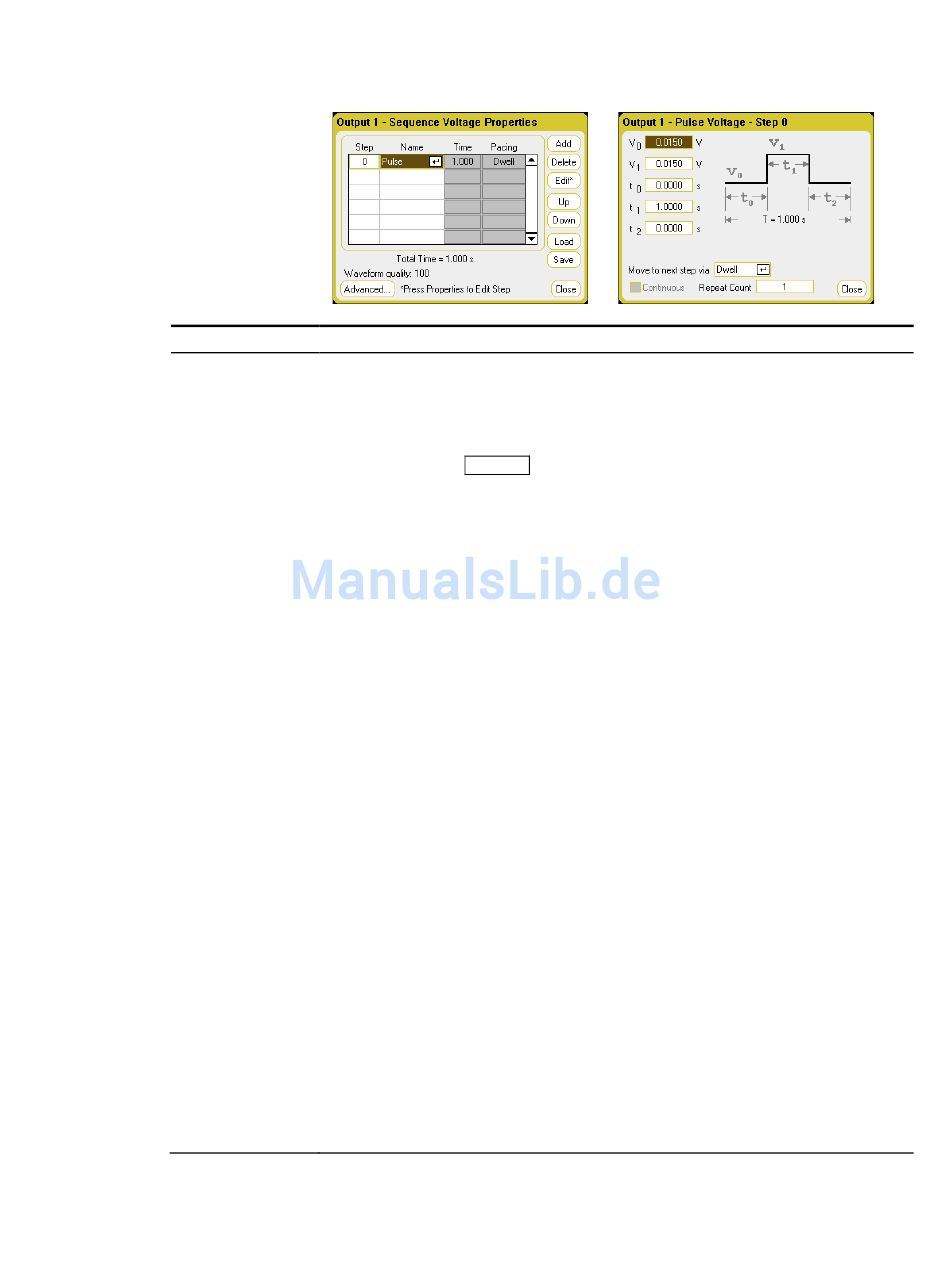

Der Name des Arbiträrsignals. Wählen Sie aus der Dropdownliste ein Arbiträrsignal.
Wählen Sie Edit oder Properties zum Bearbeiten der Wellenform. Die Bearbeitungsfelder für
die Impuls-Wellenform sind oben dargestellt.
Zeigt die Zeit an, die dem Schritt in der Funktion Bearbeiten zugeordnet ist. Diese Zeit
umfasst nicht die Zahl der Wiederholungsanzahlen.
Zeigt die Steuerung des Schritts an. Verweilzeitgesteuerte Übergänge zum nächsten Schritt,
wenn die Verweilzeit abgelaufen ist. Triggergesteuerte Übergänge zum nächsten Schritt,
wenn ein externer Trigger empfangen wird. Ist die Schrittzeit abgeschlossen, bevor der
Trigger auftritt, verbleibt der Schritt beim letzten Arb-Wert, während er auf den Trigger
wartet.
Fügt unterhalb des ausgewählten Schritts einen Schritt ein; Werte werden aus dem
vorherigen Schritt kopiert.
Löscht den derzeit ausgewählten Schritt.
Ausgewähltes Arbiträrsignal bearbeiten. Die Bearbeitungsfelder für die Impuls-Wellenform
sind oben dargestellt. Weiter zum nächsten Schritt gibt die Schritt-Steuerung an. Die
Wiederholungsanzahl gibt an, wie oft das Arbiträrsignal wiederholt wird. Kontinuierlich
kann ausgewählt werden, wenn das Arbiträrsignal triggergesteuert ist.
In den Schritten nach oben gehen.
In den Schritten nach unten gehen.
Lädt eine zuvor erstellte Sequenzdatei.
Speichert die aktuelle Spannungs- oder Stromsequenz.
Gibt die Gesamtlaufzeit der Sequenz an.
Gibt die Anzahl der Punkte an, die dem sich kontinuierlich verändernden Abschnitt
folgender Wellenformen zugeordnet werden: Sinus-, Trapez-, Sägezahn- und exponentielle
Wellenformen. Je mehr Wellenformen zur Sequenz hinzugefügt werden, desto weniger
Punkte werden zugeteilt (bis hin zu einer Mindestanzahl von 16 Punkten).
Ermöglicht Ihnen das Bearbeiten der allgemeinen Eigenschaften, die für die gesamte
Sequenz gelten. Siehe „Allgemeine Eigenschaften konfigurieren".
