3 Quellfunktionen verwenden
Konfigurieren benutzerdefinierter Arbiträrsignale
78
Benutzerdefinierte Arbiträrsignale können bis zu 511 Spannungs- oder
Impulsschritte enthalten, die einzeln in das Fenster „Benutzerdefinierte
Eigenschaften" eingegeben werden.
Sie können das benutzerdefinierte Spannungs- oder Strom-Arbiträrsignal
auch mit Werten eines zuvor konfigurierten „Standard"-Arbiträrsignals"
bestücken und dann die Schritte im Fenster „Benutzerdefinierte
Eigenschaften" bearbeiten.
Um eines der Standard-Arbiträrsignale zu konvertieren, programmieren Sie
die Standardparameter und wählen dann die Schaltfläche Edit Points, um
das benutzerdefinierte Arbiträrsignal mit den Werten des Standard-
Arbiträrsignals zu bestücken.
Sie können auch ein benutzerdefiniertes Arbiträrsignal importieren, das
zuvor mit einer Kalkulationstabelle erstellt wurde. Eine Erklärung finden Sie
weiter hinten in diesem Kapitel unter „Import und Export von
benutzerdefinierten Arb-Daten und Arb-Daten mit konstanter Verweilzeit".)
Schritt 1 – Benutzerdefiniertes Spannungs- oder Strom-Arbiträrsignal
wählen:

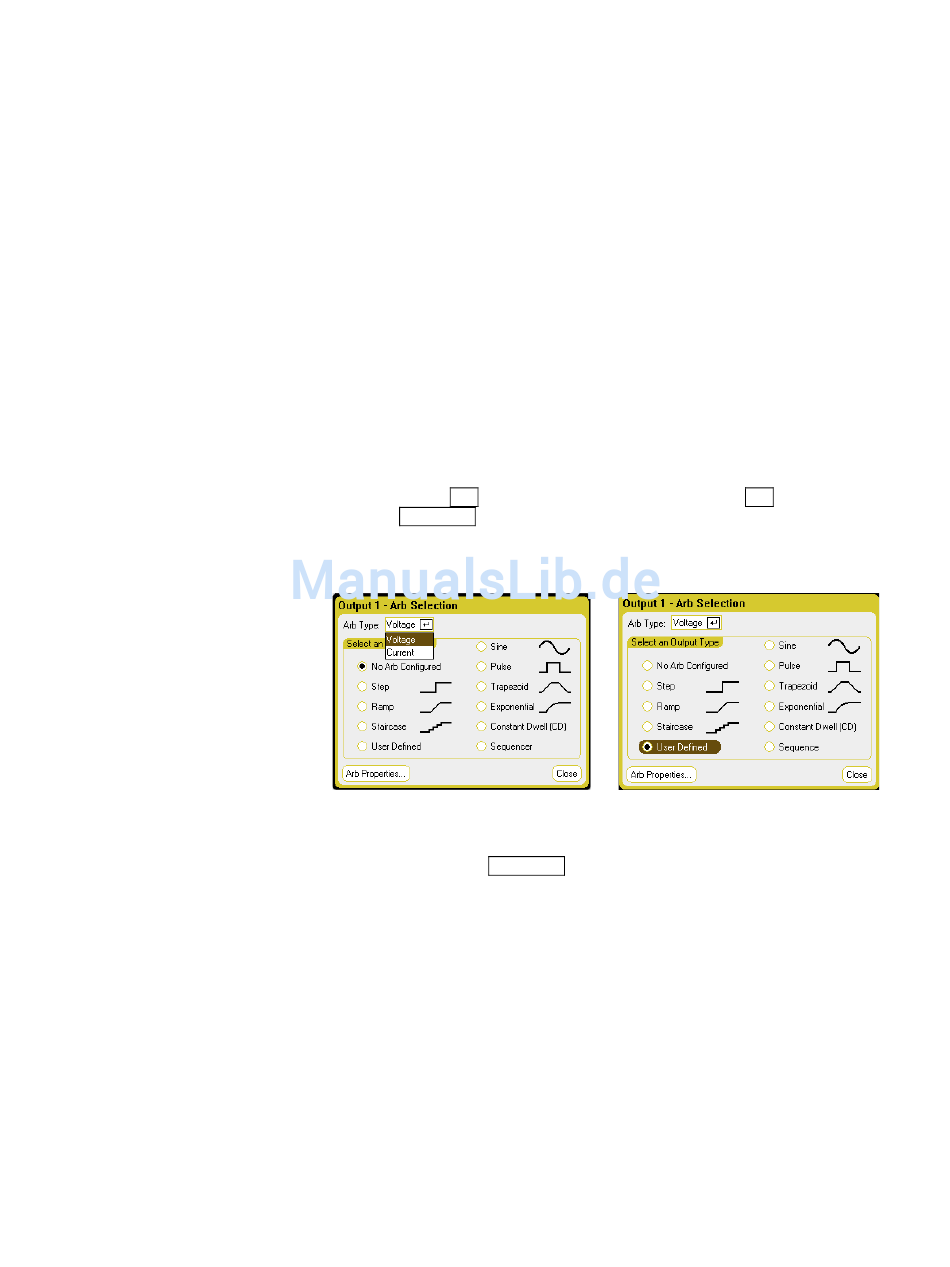

Drücken Sie die Arb Taste zweimal, oder drücken Sie die Arb Taste und
dann die Properties Taste, um auf das Fenster „Arb Selection" zuzugreifen.
Wählen Sie im Dropdown-Menü Arb Type den Arb-Typ (Spannungs-Arb oder
Strom-Arb). Wählen Sie dann den Ausgangstyp Impuls.
Schritt 2 – Benutzerdefinierte Eigenschaften konfigurieren:
Drücken Sie zum Konfigurieren der Parameter der Benutzerdefinierten
Wellenform die Taste Properties oder wählen die Schaltfläche Arb
Properties.
Geben Sie für Schritt 0 die Spannungs- und Stromwerte ein. Geben Sie dann
die Zeit oder Verweilzeit für den Schritt ein. Aktivieren Sie das Feld Trigger,
wenn Sie beim Start des Schritts ein externes Triggersignal generieren
möchten.
Wählen Sie die Schaltfläche Add, um unter dem ausgewählten Schritt einen
neuen Schritt einzufügen. Beachten Sie, dass die Werte des letzten Schritts in
den neuen Schritt kopiert werden. Werte im Schritt bearbeiten. Wählen Sie
Clear, wenn Sie alle Werte löschen möchten. Wählen Sie Delete, wenn Sie
den gewählten Schritt löschen möchten. Fügen Sie weiter Schritte hinzu, bis
Ihre Wellenform komplett ist. Verwenden Sie die Navigationstasten
in der Liste zu navigieren.
Geben Sie an, was bei Abschluss der Wellenform geschieht – wählen Sie, ob
der Ausgang zu dem DC-Wert zurückkehrt, der vor Beginn der Wellenform
galt, oder ob der Ausgang beim letzten Arb-Wert bleiben soll.
Modell N6705 Benutzerhandbuch
▲ ▼ , um
