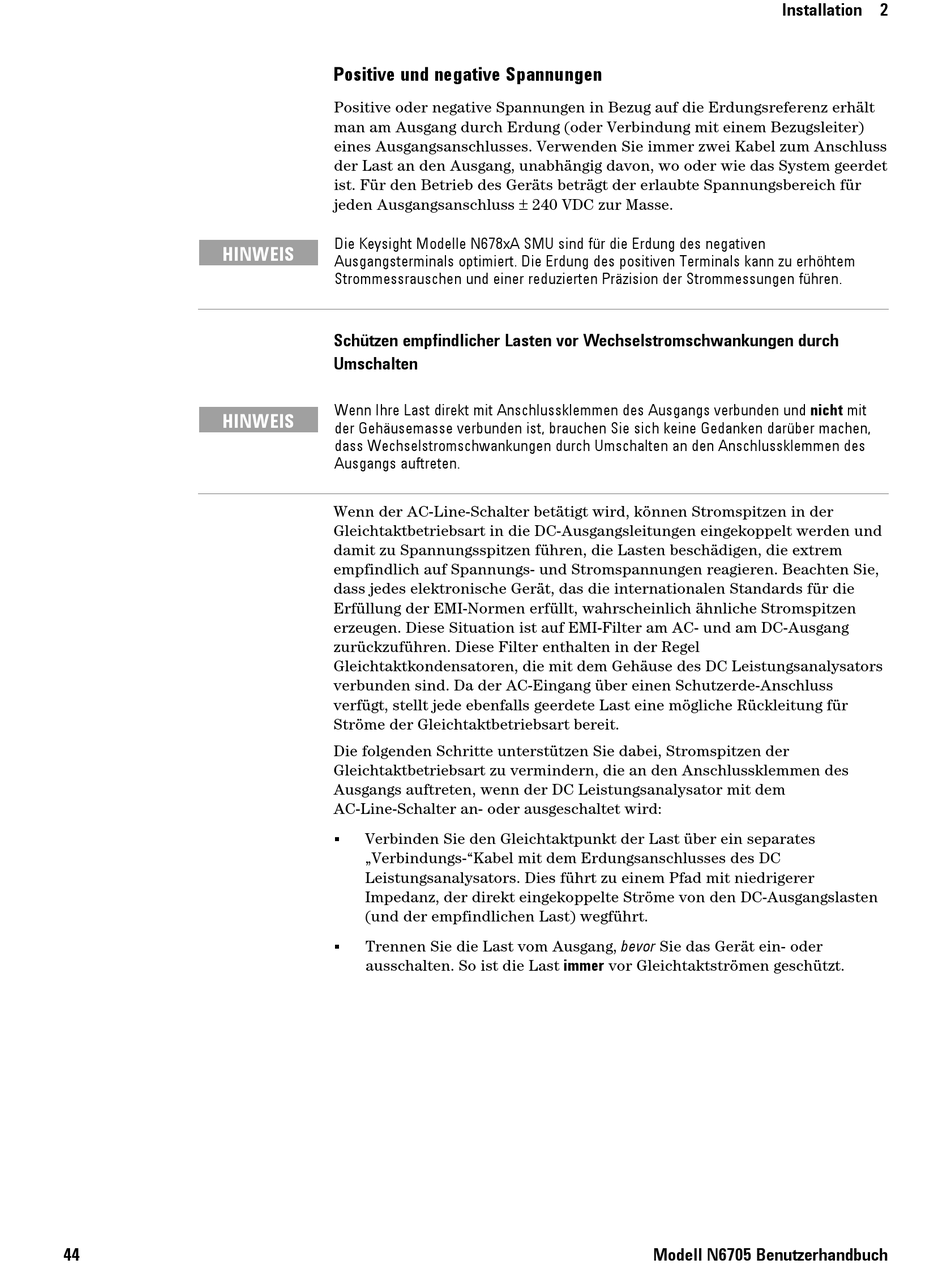

Positive und negative Spannungen
Positive oder negative Spannungen in Bezug auf die Erdungsreferenz erhält
man am Ausgang durch Erdung (oder Verbindung mit einem Bezugsleiter)
eines Ausgangsanschlusses. Verwenden Sie immer zwei Kabel zum Anschluss
der Last an den Ausgang, unabhängig davon, wo oder wie das System geerdet
ist. Für den Betrieb des Geräts beträgt der erlaubte Spannungsbereich für
jeden Ausgangsanschluss ± 240 VDC zur Masse.
Die Keysight Modelle N678xA SMU sind für die Erdung des negativen
Ausgangsterminals optimiert. Die Erdung des positiven Terminals kann zu erhöhtem
Strommessrauschen und einer reduzierten Präzision der Strommessungen führen.
Schützen empfindlicher Lasten vor Wechselstromschwankungen durch
Umschalten
Wenn Ihre Last direkt mit Anschlussklemmen des Ausgangs verbunden und nicht mit
der Gehäusemasse verbunden ist, brauchen Sie sich keine Gedanken darüber machen,
dass Wechselstromschwankungen durch Umschalten an den Anschlussklemmen des
Ausgangs auftreten.
Wenn der AC-Line-Schalter betätigt wird, können Stromspitzen in der
Gleichtaktbetriebsart in die DC-Ausgangsleitungen eingekoppelt werden und
damit zu Spannungsspitzen führen, die Lasten beschädigen, die extrem
empfindlich auf Spannungs- und Stromspannungen reagieren. Beachten Sie,
dass jedes elektronische Gerät, das die internationalen Standards für die
Erfüllung der EMI-Normen erfüllt, wahrscheinlich ähnliche Stromspitzen
erzeugen. Diese Situation ist auf EMI-Filter am AC- und am DC-Ausgang
zurückzuführen. Diese Filter enthalten in der Regel
Gleichtaktkondensatoren, die mit dem Gehäuse des DC Leistungsanalysators
verbunden sind. Da der AC-Eingang über einen Schutzerde-Anschluss
verfügt, stellt jede ebenfalls geerdete Last eine mögliche Rückleitung für
Ströme der Gleichtaktbetriebsart bereit.
Die folgenden Schritte unterstützen Sie dabei, Stromspitzen der
Gleichtaktbetriebsart zu vermindern, die an den Anschlussklemmen des
Ausgangs auftreten, wenn der DC Leistungsanalysator mit dem
AC-Line-Schalter an- oder ausgeschaltet wird:
Verbinden Sie den Gleichtaktpunkt der Last über ein separates

„Verbindungs-"Kabel mit dem Erdungsanschlusses des DC
Leistungsanalysators. Dies führt zu einem Pfad mit niedrigerer
Impedanz, der direkt eingekoppelte Ströme von den DC-Ausgangslasten
(und der empfindlichen Last) wegführt.
Trennen Sie die Last vom Ausgang, bevor Sie das Gerät ein- oder

ausschalten. So ist die Last immer vor Gleichtaktströmen geschützt.
