2 Installation

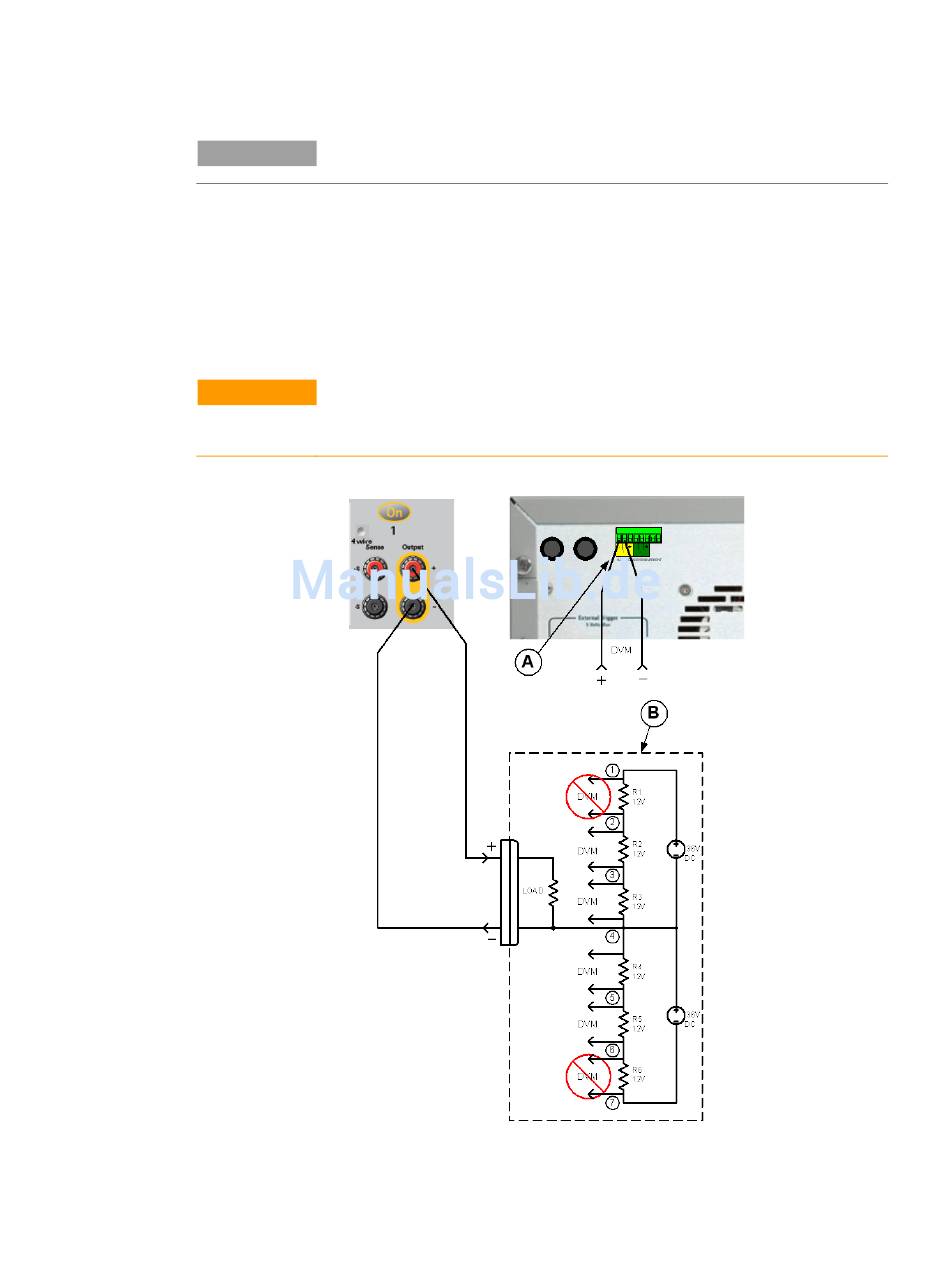

Anschließen des Eingangs für Hilfsspannungsmessungen
HINWEIS
VORSICHT
A. Eingang für
Hilfsspannungs-
messungen
B. Testadapter
1. 36 V
2. 24 V
3. 12 V
4. Com.
5. –12 V
6. –24 V
7. –36 V
Modell N6705 Benutzerhandbuch
Diese Informationen gelten nur für Keysight Modelle N6781A.
Der Eingang für Hilfsspannungsmessungen befindet sich an der Rückwand
des Keysight N6705B. Er wird hauptsächlich für Ablaufmessungen der
Batteriespannung genutzt, aber auch für allgemeine DC-Messungen von ±25
VDC. Wie in der nachstehenden Abbildung dargestellt, können
Hilfsspannungsmessungen nicht an Testpunkten erfolgen, die ein Potential
über ±25 VDC über dem gängigen Wert haben.
Ausführlichere Informationen finden Sie in Kapitel 4 unter „Keysight
N6781A Hilfsspannungsmessungen".
Bei Verwendung eines Hilfsspannungsmesseingangs bei Modell N6781A darf kein
Frontplattenausgangsterminal oder Rückwandeingangsterminal über ± 60 VDC von
anderen Terminals und der Gehäusemasse entfernt sein.
47
