Einstellung am vorderen Bedienfeld:

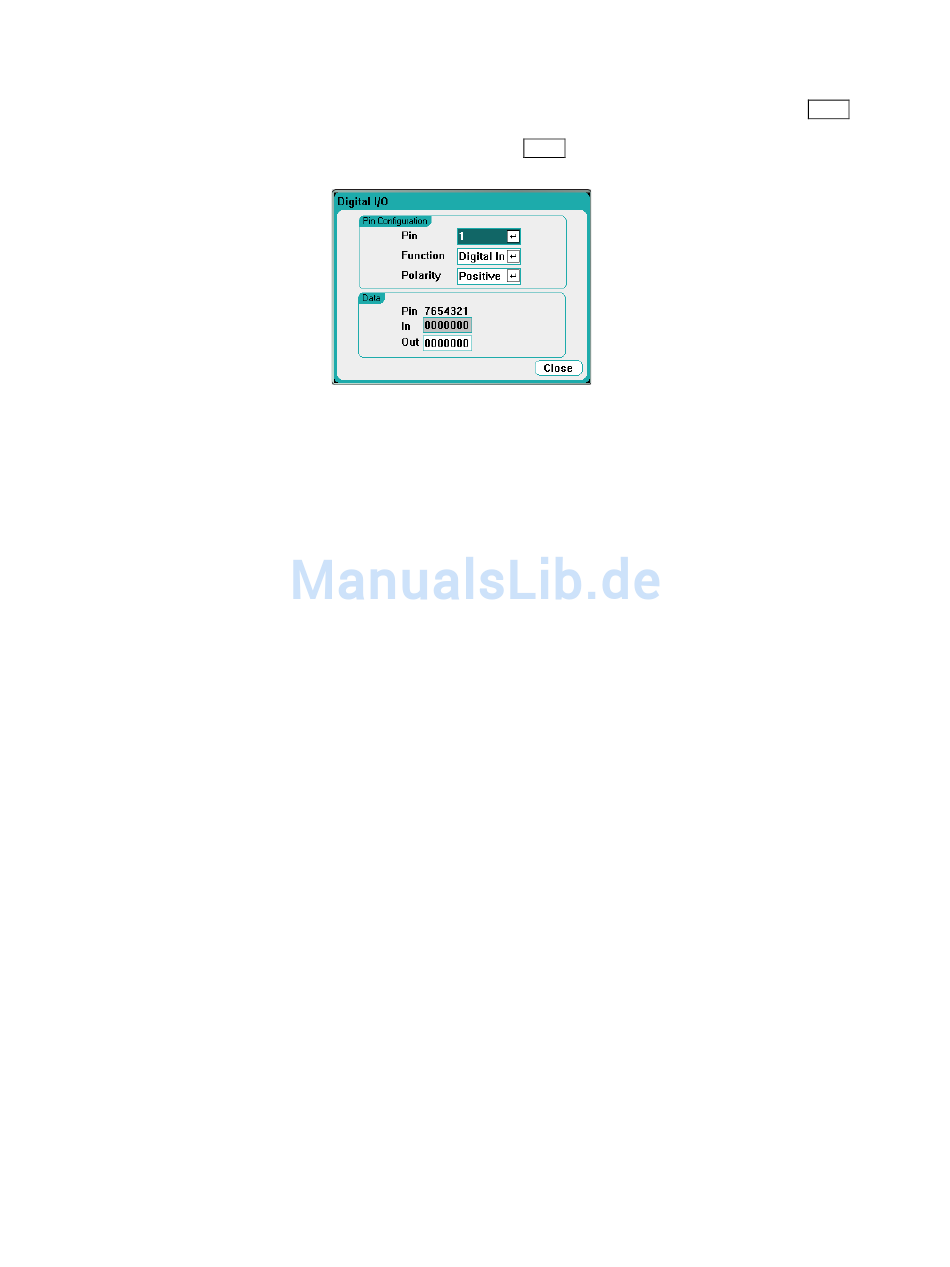

Um das bidirektionale I/O zu konfigurieren, drücken Sie die Taste Menu,
scrollen nach unten und wählen die Option Utilities und dann Digital I/O.
Drücken Sie anschließend Enter.
Wählen Sie in der Dropdownliste den Pin, den Sie konfigurieren möchten.
Wählen Sie aus der Dropdownliste Function die digitale I/O-Funktion. Die
restlichen Pins auf die gleiche Weise auswählen und programmieren.
Konfigurieren Sie die Polarität für jeden Pin, indem Sie das Dropdownmenü
Polarity wählen. Entweder Positive oder Negative auswählen. Die restlichen
Pins auf die gleiche Weise auswählen und programmieren.
Die Data-Felder beziehen sich nur auf die Funktionen Digital I/O und Digital
In. Geben Sie das binäre Wort in das Feld Out im Fenster Digital I/O ein. Das
Feld In spiegelt den Zustand des externen Signals wider, das für die Pins gilt.
Über die Remoteschnittstelle:
Konfiguration der digitalen I/O-Funktion für Pin 1 bis 4:
DIG:PIN1:FUNC DIO
DIG:PIN2:FUNC DIO
DIG:PIN3:FUNC DIO
DIG:PIN4:FUNC DIO
Konfiguration der Pin-Polarität für Pin 1 bis 4:
DIG:PIN1:POL POS
DIG:PIN2:POL POS
DIG:PIN3:POL POS
DIG:PIN4:POL POS
Senden eines binär gewichteten Werts zur Konfiguration von Pin 1 bis 7 als
„0000111":
DIG:OUTP:DATA 7
