2 Installation

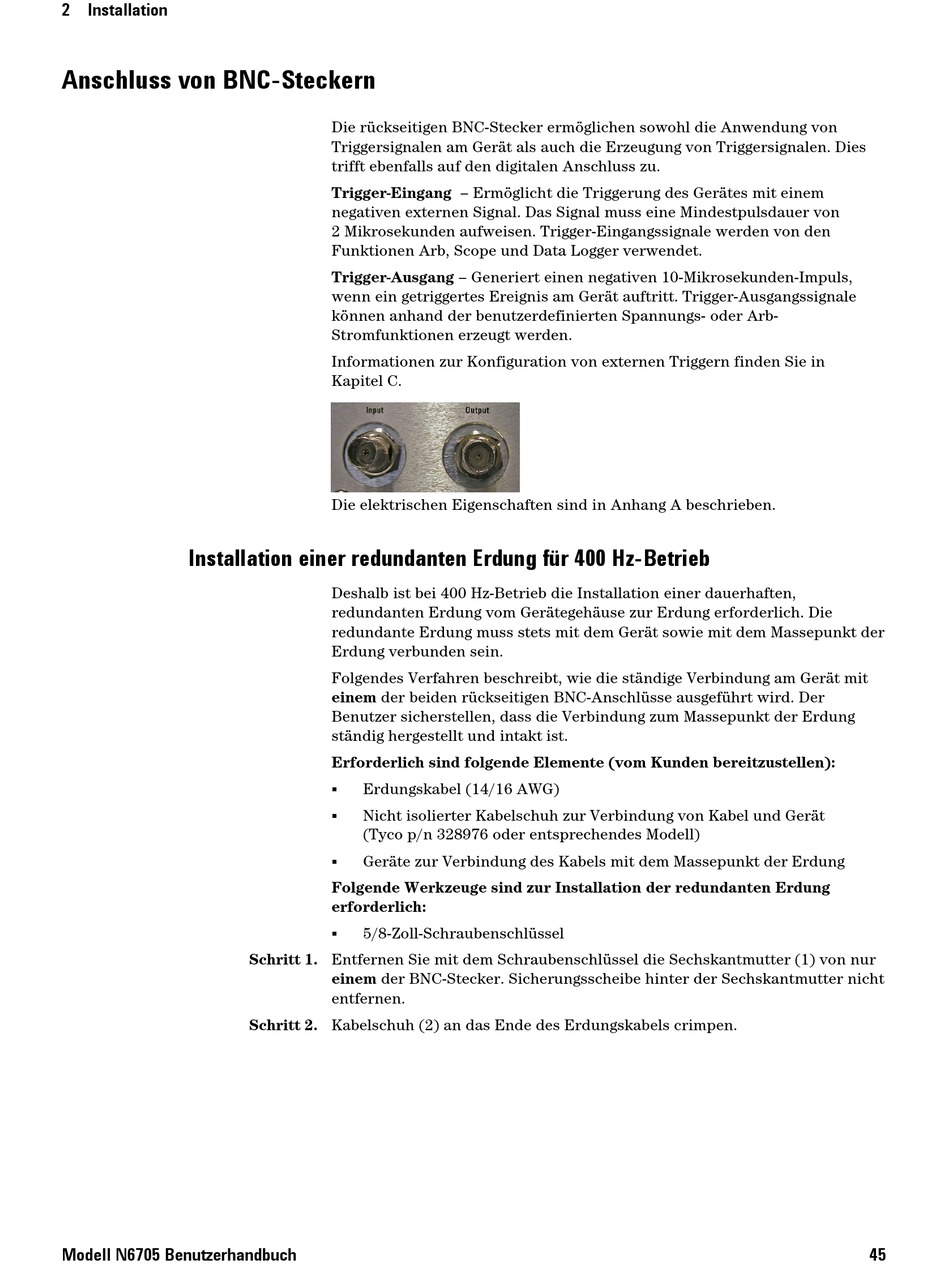

Anschluss von BNC-Steckern
Installation einer redundanten Erdung für 400 Hz-Betrieb
Modell N6705 Benutzerhandbuch
Die rückseitigen BNC-Stecker ermöglichen sowohl die Anwendung von
Triggersignalen am Gerät als auch die Erzeugung von Triggersignalen. Dies
trifft ebenfalls auf den digitalen Anschluss zu.
Trigger-Eingang – Ermöglicht die Triggerung des Gerätes mit einem
negativen externen Signal. Das Signal muss eine Mindestpulsdauer von
2 Mikrosekunden aufweisen. Trigger-Eingangssignale werden von den
Funktionen Arb, Scope und Data Logger verwendet.
Trigger-Ausgang – Generiert einen negativen 10-Mikrosekunden-Impuls,
wenn ein getriggertes Ereignis am Gerät auftritt. Trigger-Ausgangssignale
können anhand der benutzerdefinierten Spannungs- oder Arb-
Stromfunktionen erzeugt werden.
Informationen zur Konfiguration von externen Triggern finden Sie in
Kapitel C.
Die elektrischen Eigenschaften sind in Anhang A beschrieben.
Deshalb ist bei 400 Hz-Betrieb die Installation einer dauerhaften,
redundanten Erdung vom Gerätegehäuse zur Erdung erforderlich. Die
redundante Erdung muss stets mit dem Gerät sowie mit dem Massepunkt der
Erdung verbunden sein.
Folgendes Verfahren beschreibt, wie die ständige Verbindung am Gerät mit
einem der beiden rückseitigen BNC-Anschlüsse ausgeführt wird. Der
Benutzer sicherstellen, dass die Verbindung zum Massepunkt der Erdung
ständig hergestellt und intakt ist.
Erforderlich sind folgende Elemente (vom Kunden bereitzustellen):
Erdungskabel (14/16 AWG)
Nicht isolierter Kabelschuh zur Verbindung von Kabel und Gerät
(Tyco p/n 328976 oder entsprechendes Modell)
Geräte zur Verbindung des Kabels mit dem Massepunkt der Erdung
Folgende Werkzeuge sind zur Installation der redundanten Erdung
erforderlich:
5/8-Zoll-Schraubenschlüssel
Schritt 1. Entfernen Sie mit dem Schraubenschlüssel die Sechskantmutter (1) von nur
einem der BNC-Stecker. Sicherungsscheibe hinter der Sechskantmutter nicht
entfernen.
Schritt 2. Kabelschuh (2) an das Ende des Erdungskabels crimpen.
45
