2 Installation

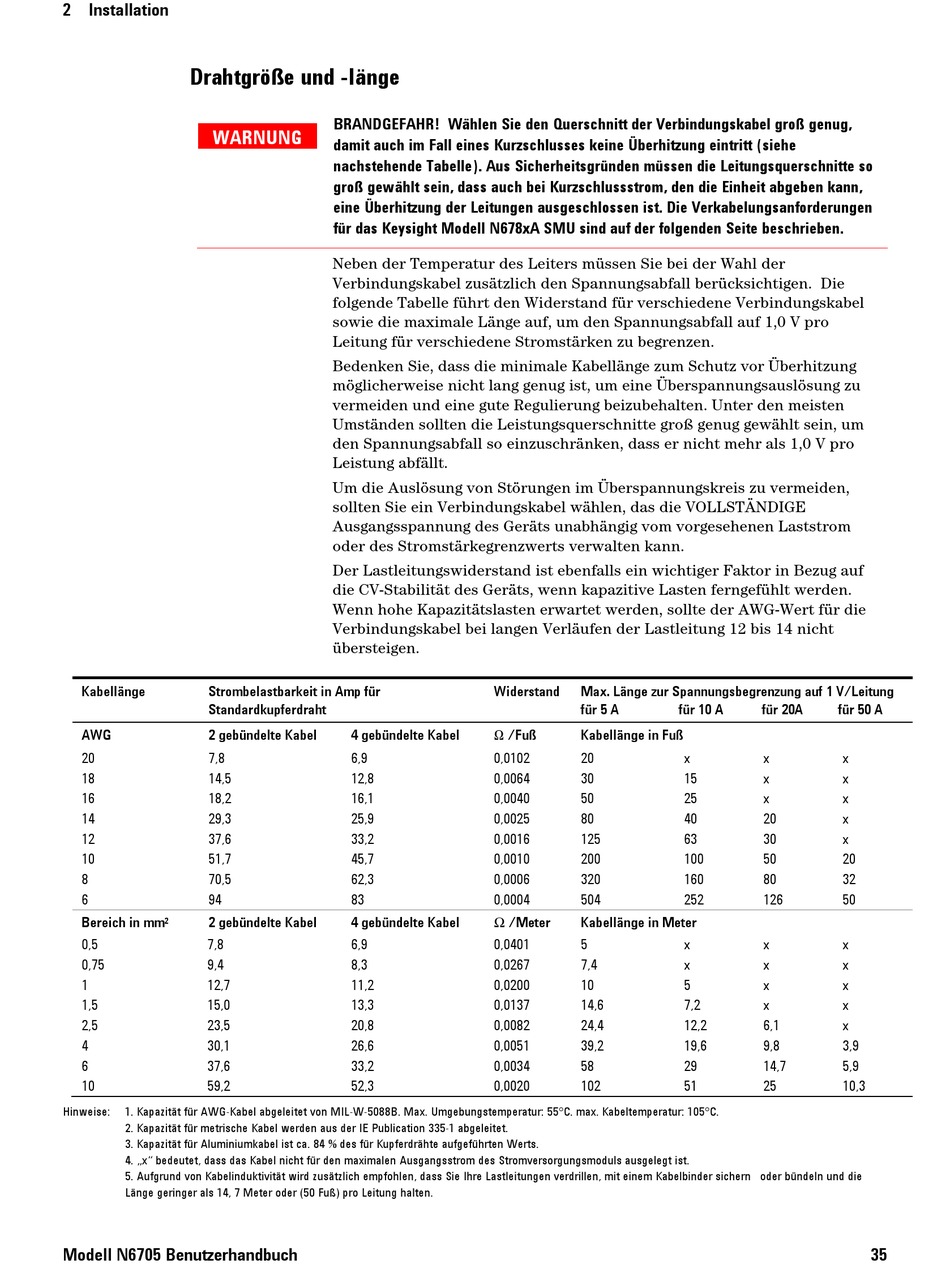

Drahtgröße und -länge
WARNUNG
Kabellänge
Strombelastbarkeit in Amp für
Standardkupferdraht
AWG
2 gebündelte Kabel
20
7,8
18
14,5
16
18,2
14
29,3
12
37,6
10
51,7
8
70,5
6
94
Bereich in mm
2 gebündelte Kabel
2
0,5
7,8
0,75
9,4
1
12,7
1,5
15,0
2,5
23,5
4
30,1
6
37,6
10
59,2
Hinweise:
1. Kapazität für AWG-Kabel abgeleitet von MIL-W-5088B. Max. Umgebungstemperatur: 55°C. max. Kabeltemperatur: 105°C.
2. Kapazität für metrische Kabel werden aus der IE Publication 335-1 abgeleitet.
3. Kapazität für Aluminiumkabel ist ca. 84 % des für Kupferdrähte aufgeführten Werts.
4. „x" bedeutet, dass das Kabel nicht für den maximalen Ausgangsstrom des Stromversorgungsmoduls ausgelegt ist.
5. Aufgrund von Kabelinduktivität wird zusätzlich empfohlen, dass Sie Ihre Lastleitungen verdrillen, mit einem Kabelbinder sichern oder bündeln und die
Länge geringer als 14, 7 Meter oder (50 Fuß) pro Leitung halten.
Modell N6705 Benutzerhandbuch
BRANDGEFAHR! Wählen Sie den Querschnitt der Verbindungskabel groß genug,
damit auch im Fall eines Kurzschlusses keine Überhitzung eintritt (siehe
nachstehende Tabelle). Aus Sicherheitsgründen müssen die Leitungsquerschnitte so
groß gewählt sein, dass auch bei Kurzschlussstrom, den die Einheit abgeben kann,
eine Überhitzung der Leitungen ausgeschlossen ist. Die Verkabelungsanforderungen
für das Keysight Modell N678xA SMU sind auf der folgenden Seite beschrieben.
Neben der Temperatur des Leiters müssen Sie bei der Wahl der
Verbindungskabel zusätzlich den Spannungsabfall berücksichtigen. Die
folgende Tabelle führt den Widerstand für verschiedene Verbindungskabel
sowie die maximale Länge auf, um den Spannungsabfall auf 1,0 V pro
Leitung für verschiedene Stromstärken zu begrenzen.
Bedenken Sie, dass die minimale Kabellänge zum Schutz vor Überhitzung
möglicherweise nicht lang genug ist, um eine Überspannungsauslösung zu
vermeiden und eine gute Regulierung beizubehalten. Unter den meisten
Umständen sollten die Leistungsquerschnitte groß genug gewählt sein, um
den Spannungsabfall so einzuschränken, dass er nicht mehr als 1,0 V pro
Leistung abfällt.
Um die Auslösung von Störungen im Überspannungskreis zu vermeiden,
sollten Sie ein Verbindungskabel wählen, das die VOLLSTÄNDIGE
Ausgangsspannung des Geräts unabhängig vom vorgesehenen Laststrom
oder des Stromstärkegrenzwerts verwalten kann.
Der Lastleitungswiderstand ist ebenfalls ein wichtiger Faktor in Bezug auf
die CV-Stabilität des Geräts, wenn kapazitive Lasten ferngefühlt werden.
Wenn hohe Kapazitätslasten erwartet werden, sollte der AWG-Wert für die
Verbindungskabel bei langen Verläufen der Lastleitung 12 bis 14 nicht
übersteigen.
Widerstand
4 gebündelte Kabel
W /Fuß
6,9
0,0102
12,8
0,0064
16,1
0,0040
25,9
0,0025
33,2
0,0016
45,7
0,0010
62,3
0,0006
83
0,0004
4 gebündelte Kabel
Ω /Meter
6,9
0,0401
8,3
0,0267
11,2
0,0200
13,3
0,0137
20,8
0,0082
26,6
0,0051
33,2
0,0034
52,3
0,0020
Max. Länge zur Spannungsbegrenzung auf 1 V/Leitung
für 5 A
für 10 A
Kabellänge in Fuß
20
x
30
15
50
25
80
40
125
63
200
100
320
160
504
252
Kabellänge in Meter
5
x
7,4
x
10
5
14,6
7,2
24,4
12,2
39,2
19,6
58
29
102
51
für 20A
für 50 A
x
x
x
x
x
x
20
x
30
x
50
20
80
32
126
50
x
x
x
x
x
x
x
x
6,1
x
9,8
3,9
14,7
5,9
25
10,3
35
