Ausgangsbandbreite
Einstellung
Niedrig
HINWEIS
Modell N6705 Benutzerhandbuch
Keysight Modelle N678xA SMU haben mehrere Spannungsbandbreitenmodi,
mit denen Sie die Ausgangsreaktionszeit mit kapazitiven Lasten optimieren
können.
Die Einstellung Niedrige Bandbreite schafft Stabilität mit einem breiten
Spektrum an Lastkondensatoren. Weitere Bandbreitenmodi ermöglichen eine
schnellere Ausgangsreaktion, wenn die Lastkapazität auf geringere Bereiche
beschränkt ist.
Sollten kapazitive Lasten ein Schwingen des Ausgangs auf die
Grundeinstellung (Niedrige Bandbreite) oder eine andere der
Bandbreiteneinstellungen verursachen, erkennt eine Schutzfunktion das
Schwingen und sperrt den Ausgang. Dieser Zustand wird durch das Statusbit
OSC angezeigt. Beim Einschalten wird automatisch die
Schwingungsschutzfunktion aktiviert.
Einstellung am vorderen Bedienfeld:

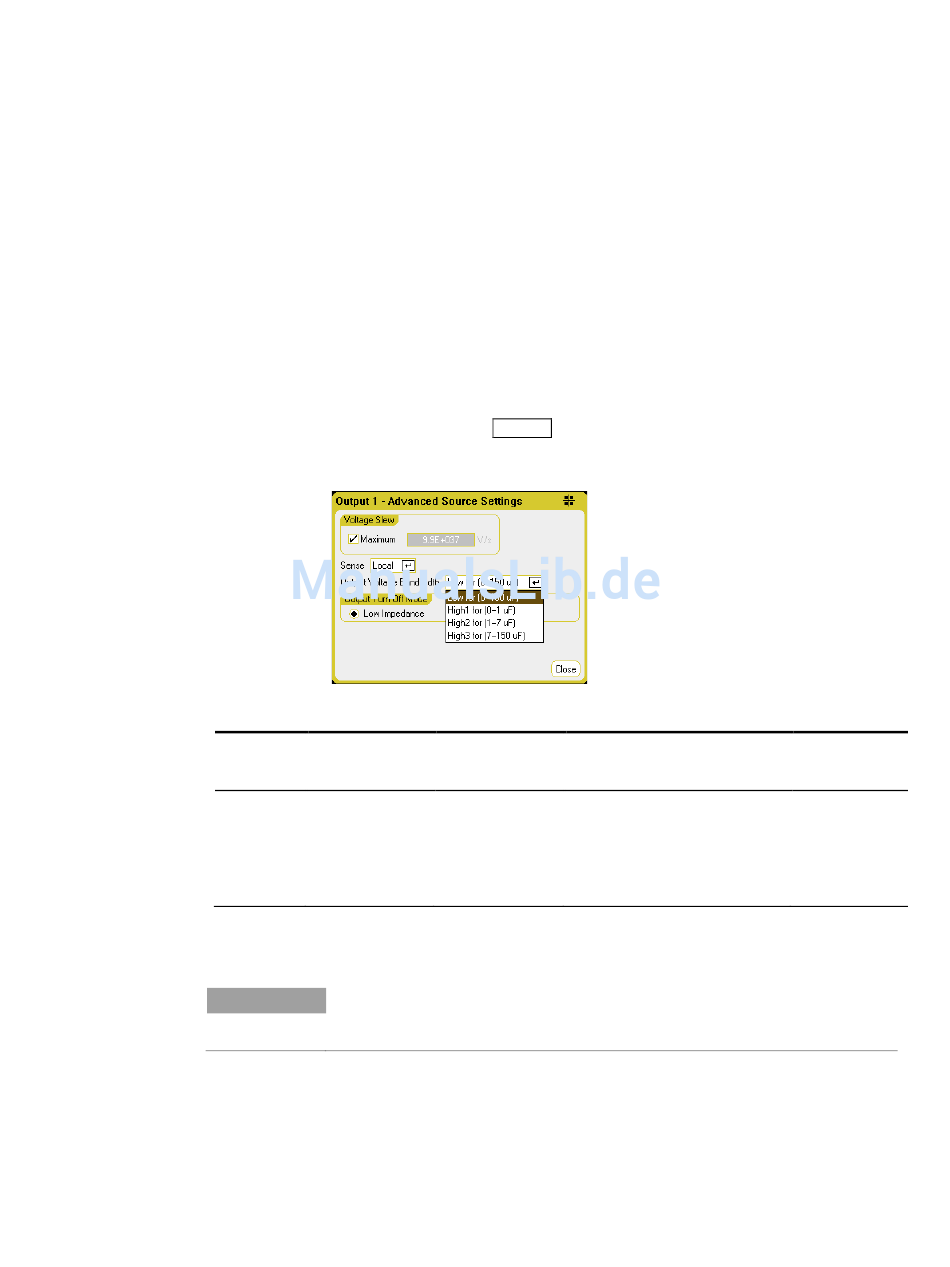

Drücken Sie die Taste Settings, um auf das Fenster „Source Settings"
zuzugreifen. Navigieren Sie zu „Advanced" und wählen Sie diesen Eintrag
aus.
Wählen Sie eine Bandbreite entsprechend den folgenden Lastkapazitäten
und Lastleitungslängen:
Lastkapazität
0–150 μF
Hoch1
0–1 μF
Hoch2
1–7 μF
Hoch3
7–150 μF
Zusätzliche Informationen über zulässige Lastleitungslängen in Kapitel 2 unter
„Keysight N678xA SMU Wiring Requirements".
Das Verbinden von Kapazitätslasten, die außerhalb der angegebenen Bereiche liegen,
kann zu Instabilität oder Schwingen des Ausgangs führen und das Herunterfahren des
Ausgangs verursachen, wobei der Statusbit OSC eingestellt wird.
Über die Remoteschnittstelle:
Die Ausgleichsfunktion wird über den folgenden SCPI-Befehl eingestellt:
[SOURce:]VOLTage:BWIDth LOW | HIGH1 | HIGH2 | HIGH3, (@1)
Bei Abfrage ist das Ergebnis die zuvor ausgewählte Bandbreite.
Erweiterte Quell- und Messfunktionen 6
Spannungsfühlung
Maximale Distanz vom
Belastungskondensator
Lokale oder
Volle Leitungslänge (siehe Kapitel 2).
Fernfühlung
Nur Fernfühlung
Nur Fernfühlung
Nur Fernfühlung
Fühlpunkt zum
50 bis 200 mΩ
6 Inch (15 cm)
50 bis 200 mΩ
6 Inch (15 cm)
50 bis 200 mΩ
6 Inch (15 cm)
50 bis 200 mΩ
ESR
@100 kHz
161
