3 Quellfunktionen verwenden
Schutzfunktionen konfigurieren
72

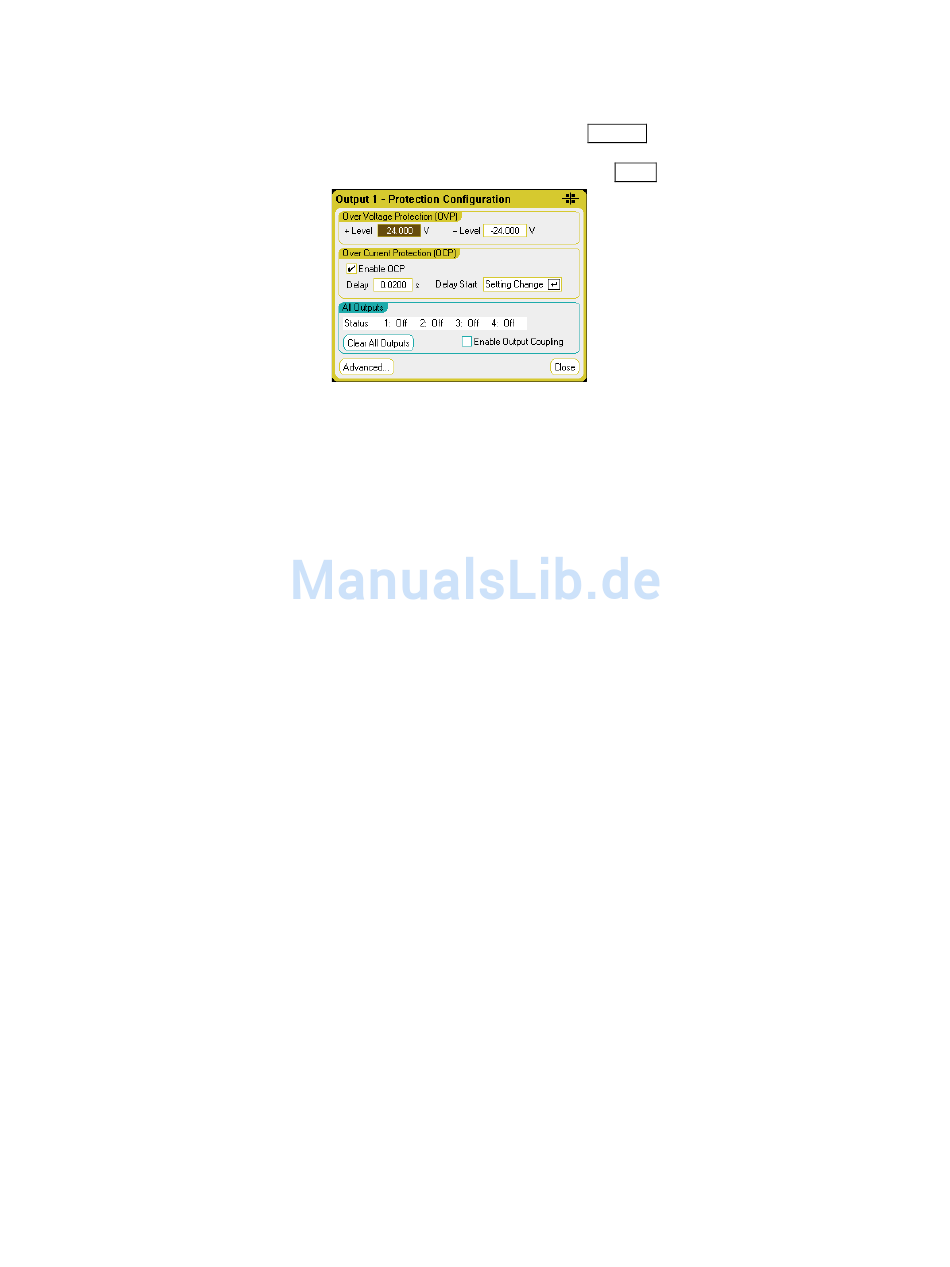

Die Schutzfunktionen werden im Fenster „Protection Configuration"
konfiguriert. Drücken Sie die Taste Settings, um auf das Fenster „Source
Settings" zuzugreifen. Navigieren Sie zu Protection und wählen Sie diesen
Eintrag aus. Drücken Sie anschließend Enter.
Over Voltage Protection - Durch den Überspannungsschutz wird der
Ausgang deaktiviert, sobald die Ausgangsspannung den OVP-Level
(Over-Voltage Protection, Überspannungsschutz) erreicht. Geben Sie für den
Überspannungsschutz einen Überspannungswert in das Feld +Level ein.
Bei Keysight Modellen N678xA SMU führt die Überspannungsleitung die
Fühlung an den 4-Draht-Fühlerleitungsanschlüssen und nicht an den
Ausgangsanschlüssen durch. Dies ermöglicht eine präzisere
Überspannungsüberwachung direkt an der Last. Eine Beschreibung der
OVP-Funktion finden Sie in den „Over-Voltage Protection Considerations" in
Kapitel 2. Diese Modelle haben auch einen Schutz gegen negative Spannung,
der den Ausgang deaktiviert, wenn negative Spannungen erkannt werden.
Beachten Sie, dass für das Keysight Modell N6784A ein negativer
Überspannungsschutzwert programmiert werden kann. Geben Sie den Wert
im Feld -Level ein.
Für Keysight Modelle N6783A kann eine Verzögerung angegeben werden, um
zu verhindern, dass vorübergehende Überspannungswerte den
Überspannungsschutz auslösen. Geben Sie den Wert im Feld Delay für
Überspannung ein. Diese Modelle haben auch einen Schutz gegen negative
Spannung, der den Ausgang deaktiviert, wenn negative Spannungen erkannt
werden.
Over Current Protection - Mit dem aktivierten Überstromschutz deaktiviert
der DC Leistungsanalysator den Ausgang, wenn die Ausgangsstromstärke die
aktuelle Grenzeinstellung erreicht, was einen Wechsel vom CV- zum
CC-Modus hervorruft. Aktivieren Sie das Kontrollkästchen Enable OCP, um
den Überstromschutz zu aktivieren.
Beachten Sie, dass Sie auch eine Verzögerung angeben können, um zu
verhindern, dass vorübergehende CV-to-CC Statusänderungen den
Überstromschutz auslösen. Diese Verzögerung kann von 0 bis 0,255
Sekunden programmiert werden. Sie können angeben, ob der Start der
Verzögerung über einen beliebigen Übergang in den CC-Modus erfolgt oder
nur am Ende einer Änderung der Einstellungen auf den Status Spannung,
Strom oder Ausgang. Ausführlichere Informationen finden Sie in Kapitel 6
unter „CC-Betriebsartverzögerung".
Alle Ausgänge – das Feld Status zeigt den Status aller Ausgänge an. Diese
Anzeige befindet sich ebenfalls in der linken unteren Ecke jedes Ausgangs in
der Ansicht „Meter". Wenn eine Schutzfunktion ausgelöst wird, deaktiviert
der DC Leistungsanalysator den entsprechenden Ausgang und die
Statusanzeige gibt an, welche Schutzfunktion aktiviert wurde.
Modell N6705 Benutzerhandbuch
