3 Quellfunktionen verwenden
Erweiterte Schutzfunktionen konfigurieren
74

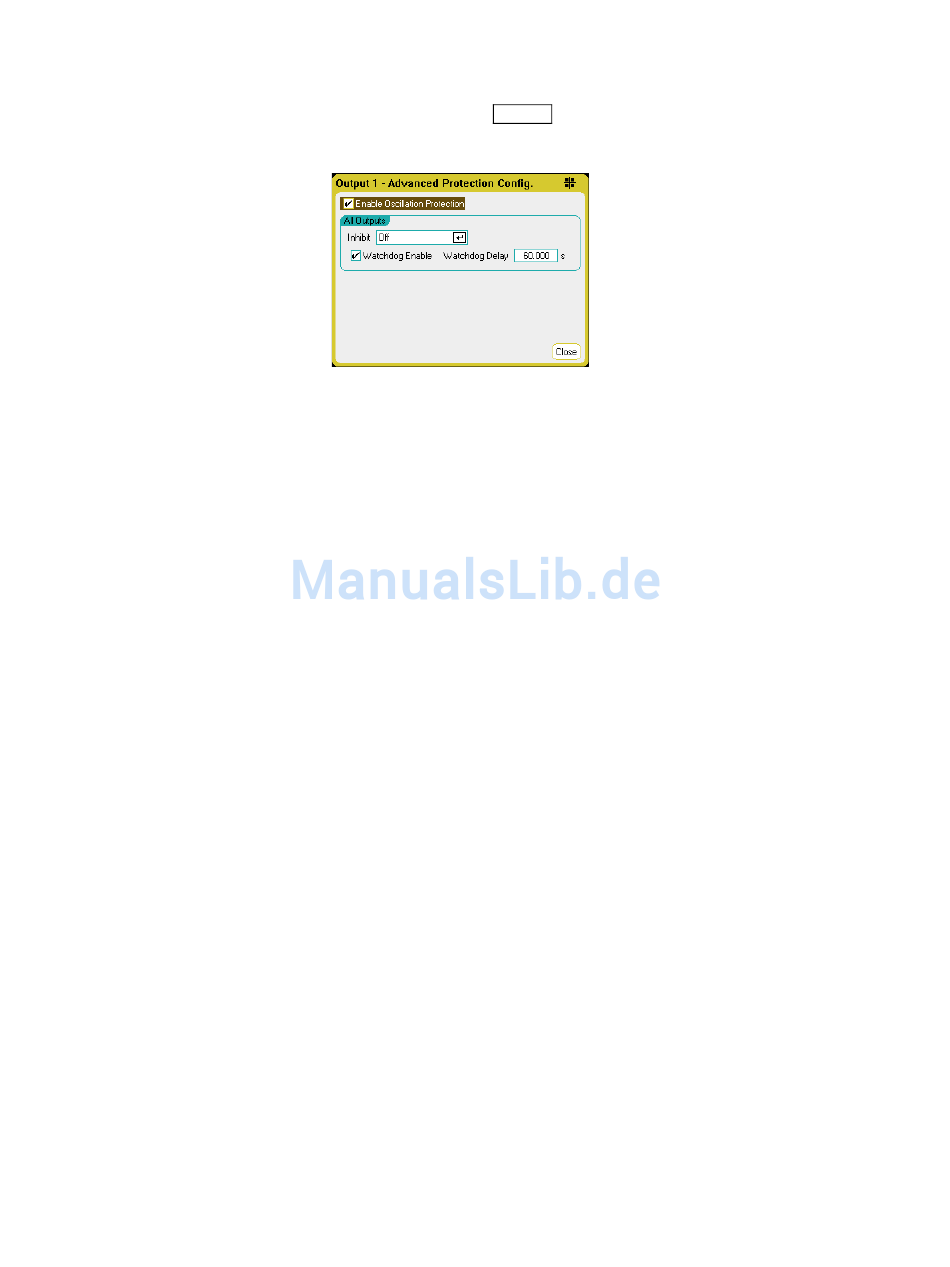

Drücken Sie die Taste Settings, um auf das Fenster „Source Settings"
zuzugreifen. Navigieren Sie zu Protection und wählen Sie diesen Eintrag aus.
Navigieren Sie zu Advanced und wählen Sie diesen Eintrag aus.
All Outputs – Sie können den Inhibit-Eingang (digitaler Pin 3) auf der
Rückseite so programmieren, dass er als externes Schutzdeaktivierungssignal
fungiert. Das Verhalten dieses Signals kann entweder auf Latched (gesperrt)
oder Live (nicht gesperrt) eingestellt werden. Durch Off wird die Fernsperre
deaktiviert. Weitere Informationen hierzu finden Sie in Anhang C.
Watchdog – Sie können für alle Ausgänge eine Watchdog-Timer-Funktion
programmieren. Durch den Ausgangs-Watchdog-Timer wechseln alle
Ausgänge in den Schutzmodus, wenn innerhalb des benutzerdefinierten
Zeitraums an den Remoteschnittstellen (USB, LAN, GPIB) keine
SCPI-I/O-Aktivität vorliegt. Beachten Sie, dass die Watchdog-Timer-Funktion
NICHT durch Aktivitäten an der Frontplatte oder Verwendung des
Web-Servers zurückgesetzt wird – die Ausgänge werden nach Ablauf des
Zeitraums dennoch heruntergefahren.
Nach Ablauf dieser Zeit werden die Ausgänge deaktiviert, aber der
programmierte Ausgangsstatus wird nicht geändert. Diese Bedingung wird
auf der Frontplatte durch den Status Prot angekündigt. Die Verzögerung
kann in 1-Sekunden-Schritten von 1 bis 3600 Sekunden programmiert
werden.
Aktivieren des Schwingungsschutzes - Nur verfügbar für Keysight Modelle
N678xA SMU. Wenn offene Fühlerleitungen oder kapazitive Lasten
außerhalb des zulässigen Bereichs Schwingungen am Ausgang verursachen,
erkennt die Schwingungsschutzfunktion die Schwingung und sperrt den
Ausgang. Diese Bedingung wird auf der Frontplatte durch den Status Osc
angekündigt.
Über die Remoteschnittstelle:
Programmieren des INH-Signals für externe Deaktivierung:
DIG:PIN3:FUNC INH
Konfigurieren der Pin-Polarität für Pin 3:
DIG:PIN3:POL POS
Aktivieren der Watchdog-Timer-Funktion und Einstellung der Verzögerung
auf 15 Minuten (900 Sekunden):
OUTP:PROT:WDOG ON
OUTP:PROT:WDOG:DEL 900
Aktivieren des Ausgangs-Schwingungsschutzes:
OUTP:PROT:OSC ON, (@1)
Modell N6705 Benutzerhandbuch
