3 Quellfunktionen verwenden
Zusätzliche Source Settings
62
Zusätzlich zur Einstellung von Ausgangsspannung und -stromstärke wie
vorstehend beschrieben, können Sie auch eine Anzahl zusätzlicher

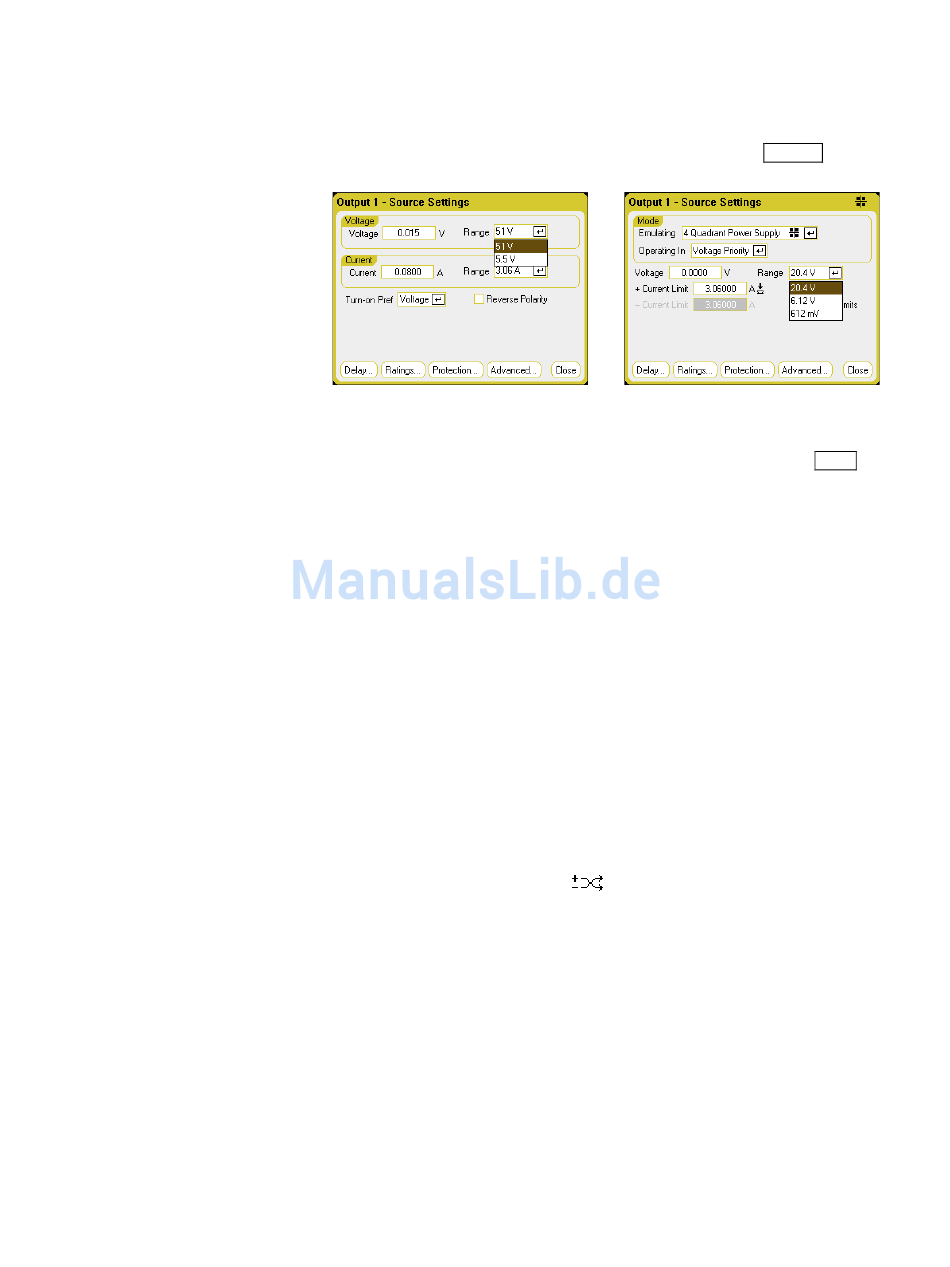

Ausgangsfunktionen programmieren. Drücken Sie die Taste Settings, um auf
das Fenster „Source Settings" zuzugreifen.
Spannungs- oder Stromstärkenbereich – Für Ausgänge mit mehreren
Bereichen können Sie einen kleineren Bereich auswählen, wenn Sie eine
bessere Ausgangsauflösung benötigen. Verwenden Sie die Navigationstasten,
um das Feld Voltage or Current Range zu markieren. Drücken Sie Enter,
um auf die Dropdown-Liste „Range" zuzugreifen. Wählen Sie mit den
Navigationstasten den gewünschten Ausgangsbereich.
Turn-on Pref - Die Funktion Einschaltpräferenzen gilt nur für Keysight
Modelle N676xA SMU. So wird die bevorzugte Betriebsart für Einschalt-
/Ausschaltübergänge von Ausgängen festgelegt. Sie ermöglicht die
Optimierung von Übergängen für den Konstantspannungs- oder den
Konstantstrombetrieb. Wählen Sie in der Turn-on Pref Dropdownliste
entweder Voltage oder Current. Durch die Auswahl von „Voltage" werden
Spannungsüberschwingungen beim Ein- und Ausschalten im
Konstantspannungsbetrieb minimiert. Durch die Auswahl von „Current"
werden Stromüberschwingungen beim Ein- und Ausschalten im
Konstantstrombetrieb minimiert.
Polaritätstausch – Diese Steuerung gilt nur, wenn beim
Stromversorgungsmodul Option 760 installiert ist. Polaritätstausch
überprüfen, um die Polarität von Ausgabeterminals und
Fühlerleitungsanschlüssen zu tauschen. Deaktivieren, um die Relaispolarität
wieder auf „normal" zu stellen. Der Ausgang wird kurz ausgeschaltet,
während die Polaritäten von Ausgang und Fühlerleitungsanschluss
umgekehrt werden. Beachten Sie, dass bei Installation dieser Option die
maximale Ausgangsstromstärke auf 10A begrenzt ist. Wenn die Ausgangs-
und Fühlerleitungspolaritäten umgekehrt werden, wird auf dem Bedienfeld
das folgende Symbol dargestellt:
Über die Remoteschnittstelle:
Zur Auswahl eines niedrigeren Spannungs- oder Stromstärkebereichs bei
Ausgang 1 muss ein Wert aus folgendem Bereich programmiert werden:.
VOLT:RANG 5,(@1)
CURR:RANG 1,(@1)
Wählen Sie zur Einstellung des Keysight N676xA die Einschaltpräferenz
„Current":
OUTP:PMOD CURR,(@1)
Umkehren der Polarität bei Geräten mit Option 760:
OUTP:REL:POL REV,(@1)
Rückstellen der Relaispolarität auf „normal":
OUTP:REL:POL NORM,(@1)
Modell N6705 Benutzerhandbuch
