Keysight Technologies N6705 Benutzerhandbuch Seite 65

Quellfunktionen verwenden 3
Widerstand - Steht nur für Keysight-Modell N6781A zur Verfügung. Die
Programmierung des Ausgangswiderstands wird hauptsächlich für
Batterieemulationsanwendungen genutzt und gilt nur für den Modus
Spannungspriorität. Die Werte werden in Ohm programmiert, von – 40 mΩ
bis + 1 Ω.
Batterie-Emulator/Ladegerät
Die Modi Batterie-Emulator und Ladegerät stehen nur für Keysight Modell
N6781A zur Verfügung. Ein Batterie-Emulator imitiert die Lade- und
Entladefunktionen einer Batterie. Ein Ladegerät imitiert ein Batterieladegerät,

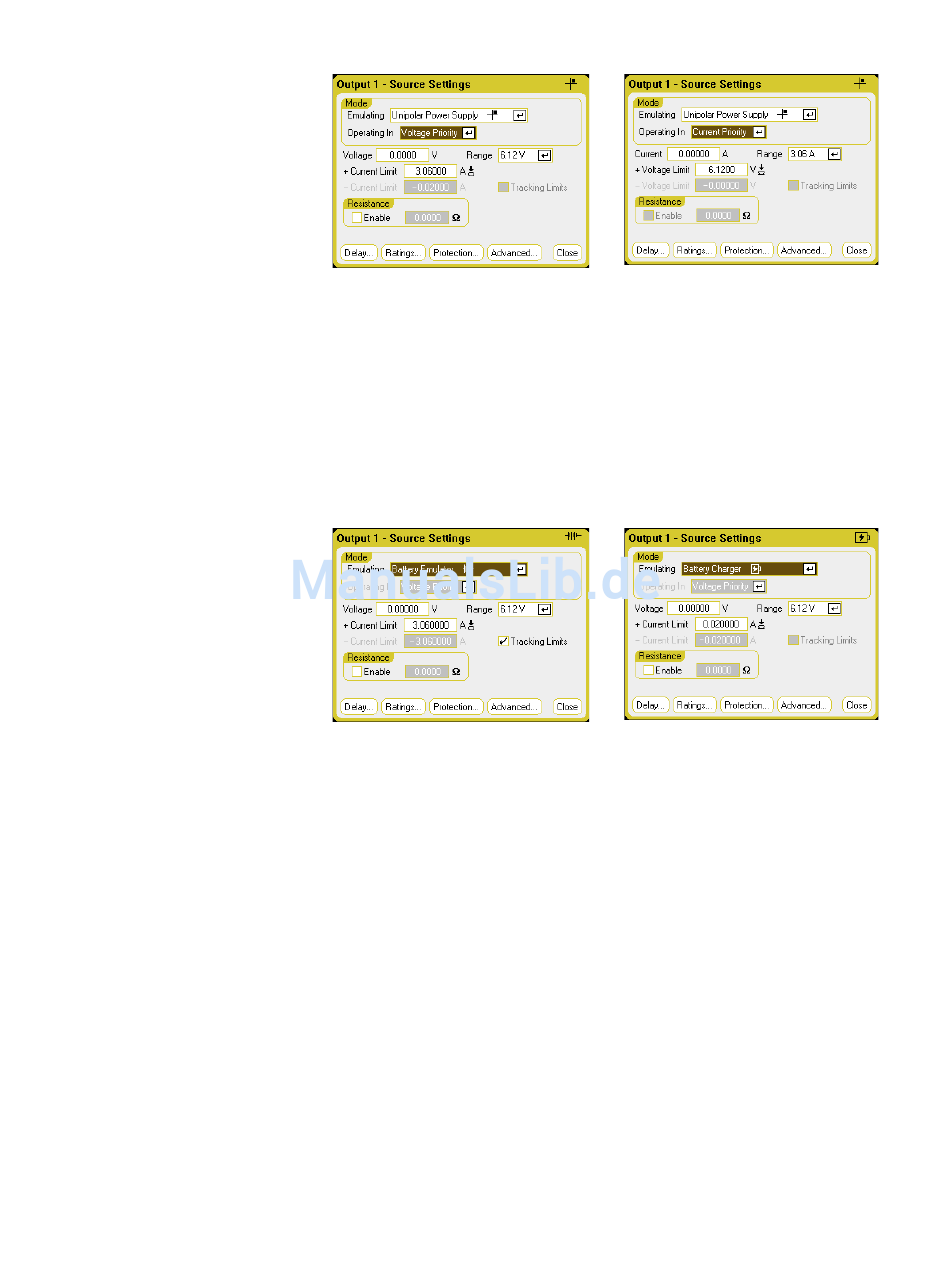

kann jedoch den Strom nicht senken wie eine Batterie. Folgende Abbildungen
zeigen die Einstellungen für Batterie-Emulator/Ladegerät.
Im Modus Batterie-Emulator können Sie Batteriespannung und -bereich
angeben sowie die + und – Stromgrenzen. Der Ausgangswiderstand kann
programmiert werden, von – 40 mΩ bis + 1 Ω. Der Spannungsprioritätsmodus
ist gesperrt. Die Spannungseinstellung ist auf positive Werte begrenzt. Für die
positiven und negativen Stromgrenzen sind die Maximalwerte eingestellt. Die
Einstellung negative Stromgrenze stellt die Stromgrenze ein, wenn die Batterie
geladen wird.
Im Modus Ladegerät können Sie Batteriespannung und -bereich sowie die
positive Stromgrenze angeben. Der Spannungsprioritätsmodus ist gesperrt.
Da das Batterieladegerät nur Strom ziehen kann, sind die Spannungs- und
Stromeinstellungen auf positive Werte begrenzt.
Modell N6705 Benutzerhandbuch 65
