Automatische Bereichswahl
HINWEIS
Herunterprogrammieren
CC-Betriebsartverzögerung
Modell N6705 Benutzerhandbuch
Automatische Bereichswahl gilt nur für Keysight N675xA und N676xA
Stromversorgungsmodule.

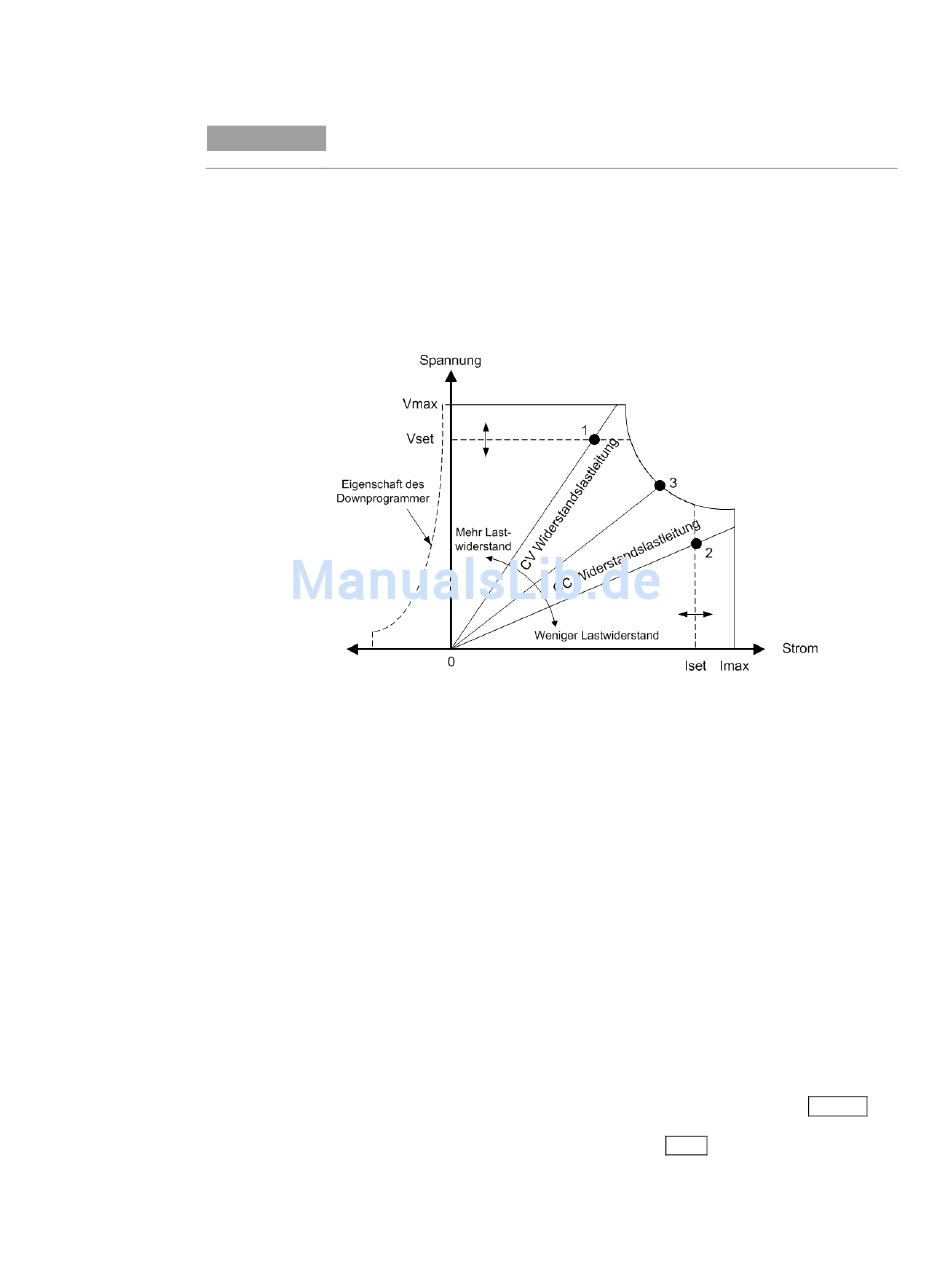

Die folgende Abbildung zeigt die automatische Bereichswahl für die
Ausgangseigenschaft der Keysight N675xA und N676xA
Stromversorgungsmodule. Punkt 3 zeigt eine Situation, in der die
Spannungs- und die Stromeinstellungen so eingestellt sind, dass der
Betriebsort durch die maximale Ausgangsleistungsgrenze eingeschränkt
wird. Abhängig vom Leistungsmodul kann dies größer sein als der
Ausgangsleistungswert des Moduls. In dieser Situation ist nicht garantiert,
dass der Ausgang die Betriebsspezifikationen erfüllt, da er in einem Bereich
operiert, der sich außerhalb des festgelegten Leistungswerts befindet.
Wie Sie anhand der gestrichelten Linie links in den Abbildungen sehen
können, kann der DC Leistungsanalysator den Strom über einen
Ausgangsspannungsbereich von Null Volt bis zur Nennspannung ziehen. Die
Funktion zum negativen Ziehen von Strom ermöglicht das schnelle
Abwärtsprogrammieren des Ausgangs. Negativer Strom ist nicht
programmierbar.
Die Stromversorgung kann vorübergehend die CC-Betriebsart beeinflussen,
wenn das Gerät eingeschaltet wird oder wenn ein neuer Ausgangswert
programmiert oder die Ausgangslast angeschlossen wurde. In den meisten
Fällen wird dieser temporäre Zustand nicht als Überstromschutzfehler
betrachtet; ein OCP-Zustand, der den Ausgang abschaltet, wenn der CC-
Status-Bit eingestellt ist, ist eine Störung. Bei Angabe einer OCP-Verzögerung
wird der CC-Status-Bit während der Verzögerungszeit nicht berücksichtigt
Zum Beispiel, wenn die OCP-Verzögerung 100 ms beträgt, und der Ausgang
geht für 80 ms in den CC Modus, dann zurück in den CV-Modus, wird der
Ausgang nicht heruntergefahren, Dauert der CC-Modus länger als 100 ms,
wird der Ausgang heruntergefahren.
Drücken Sie zur Programmierung einer Verzögerung auf die Taste Settings,
um Source Settings aufzurufen. Navigieren Sie zu Protection und wählen Sie
diesen Eintrag aus. Drücken Sie anschließend Enter.
Erweiterte Quell- und Messfunktionen 6
155
