Quellfunktionen verwenden 3
Konfigurieren von Arbiträrsignalen mit konstanter Verweilzeit
Arbiträrsignale mit konstanter Verweilzeit (Constant Dwell, CD) sind ein
besonderer Typ von Arbiträrsignalen, die sich durch nützliche Merkmale von
anderen Typen unterscheiden. CD-Arbiträrsignale sind nicht auf 511 Punkte
begrenzt, sondern können bis zu 65.535 Punkte enthalten. Im Gegensatz zu
anderen Arbiträrsignalen haben sie keine separaten Verweilwerte, die jedem
Punkt zugeordnet sind; ein einziger Verweilwert gilt für jeden Punkt im
CD-Arbiträrsignal. Zudem beträgt die minimale Verweilzeit eines
CD-Arbiträrsignals 10,24 Mikrosekunden (anstatt der 1-Mikrosekunden-
Auflösung der anderen Arbiträrsignale).
Ein CD-Arbiträrsignal kann mit anderen Arbiträrsignalen auf anderen
Ausgängen ausgeführt werden. Wenn mehrere Ausgänge ein
CD-Arbiträrsignal ausführen, müssen alle CD-Arbiträrsignale die gleiche
Verweilzeit aufweisen. Wen eine Wiederholungsanzahl angegeben ist, müssen
alle CD-Arbiträrsignale die gleiche Länge und Wiederholungsanzahl haben.
Da CD-Arbiträrsignale so viele Punkte haben können, können Sie die
einzelnen Spannungs- oder Stromwerte nicht über die Frontplatte festlegen.
Stattdessen müssen die CD-Arbiträrsignaldaten über eine Datei in das Gerät
importiert werden. Dies ist weiter unten in diesem Kapitel unter „Importing
und Export von benutzerdefinierten Arb-Daten und Arb-Daten mit
konstanter Verweilzeit" beschrieben.
Schritt 1 – Wählen Sie ein Spannungs- oder Strom-Arbiträrsignal mit
konstanter Verweilzeit:

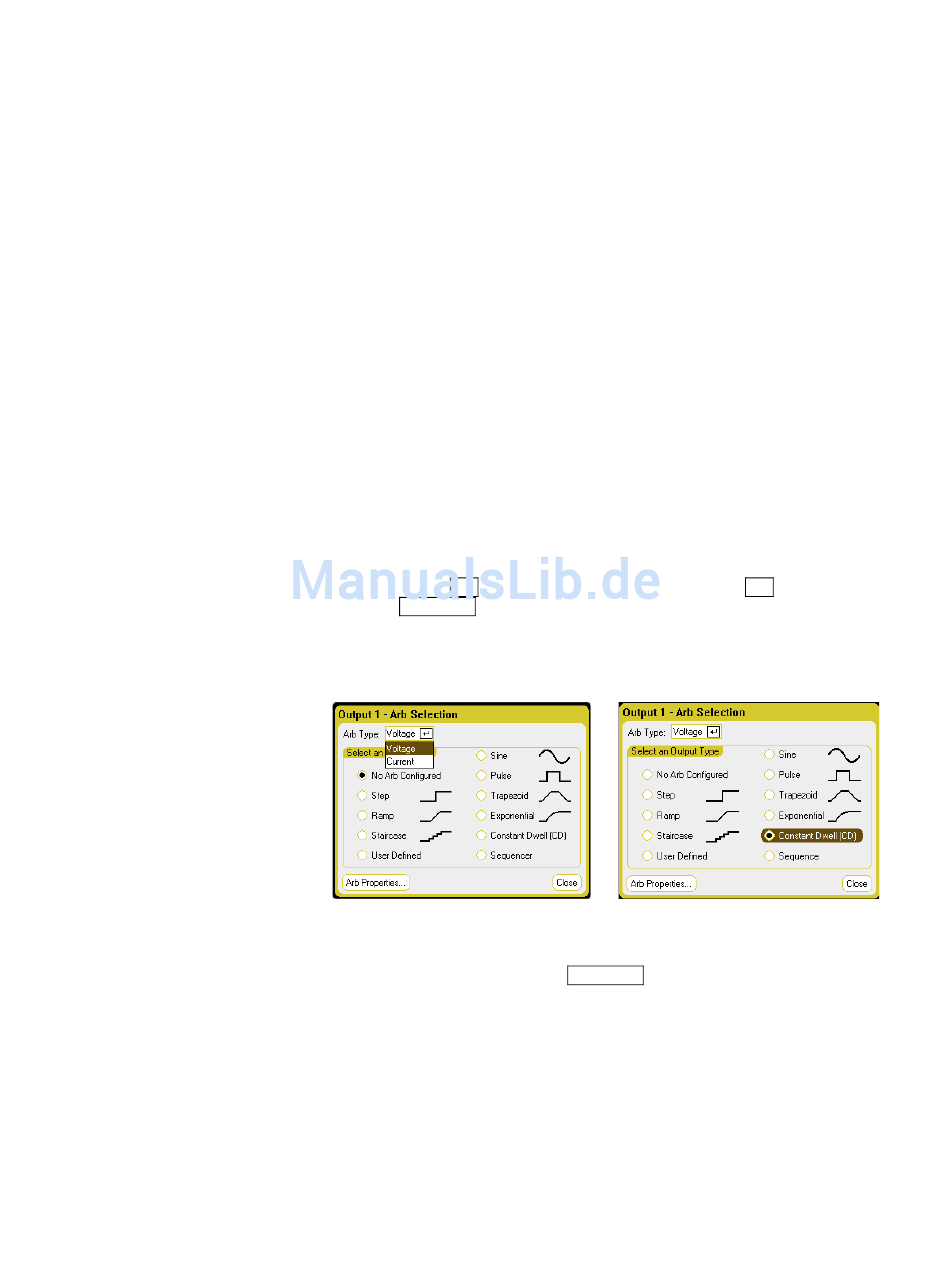

Drücken Sie die Arb Taste zweimal, oder drücken Sie die Arb Taste und
dann die Properties Taste, um auf das Fenster „Arb Selection" zuzugreifen.
Wählen Sie im Dropdown-Menü Arb Type den Arb-Typ (Spannungs-Arb oder
Strom-Arb). Navigieren Sie dann zum Ausgangstyp Constant-Dwell und
wählen Sie diesen aus.
Schritt 2 – Eigenschaften der konstanten Verweilzeit konfigurieren:
Drücken Sie zum Konfigurieren der Parameter der Wellenform mit
konstanter Verweilzeit die Taste Properties oder wählen die Schaltfläche
Arb Properties.
Importieren Sie mit der Schaltfläche Import ein zuvor erstelltes
CD-Arbiträrsignal. Verwenden Sie dagegen die Schaltfläche Export, um
das CD-Arbiträrsignal in eine Datei zu exportieren.
Nach dem Import der Datei zeigt das Fenster Arb Properties folgende
Informationen über das Arbiträrsignal an: Mindestwert, Höchstwert,
Durchschnittswert, Länge in Punkten und Gesamtzeit.
Sie können nach dem Import die Verweilzeit pro Schritt des Arbiträrsignals
ändern. Beim Import einer Arbiträrsignal-Datei wird die in der Datei
angegebene Verweilzeit in das Feld Verweilzeit pro Schritt eingegeben.
Modell N6705 Benutzerhandbuch
81
