Keysight N678xA SMU Emulationseinstellungen
HINWEIS
HINWEIS
HINWEIS
Modell N6705 Benutzerhandbuch

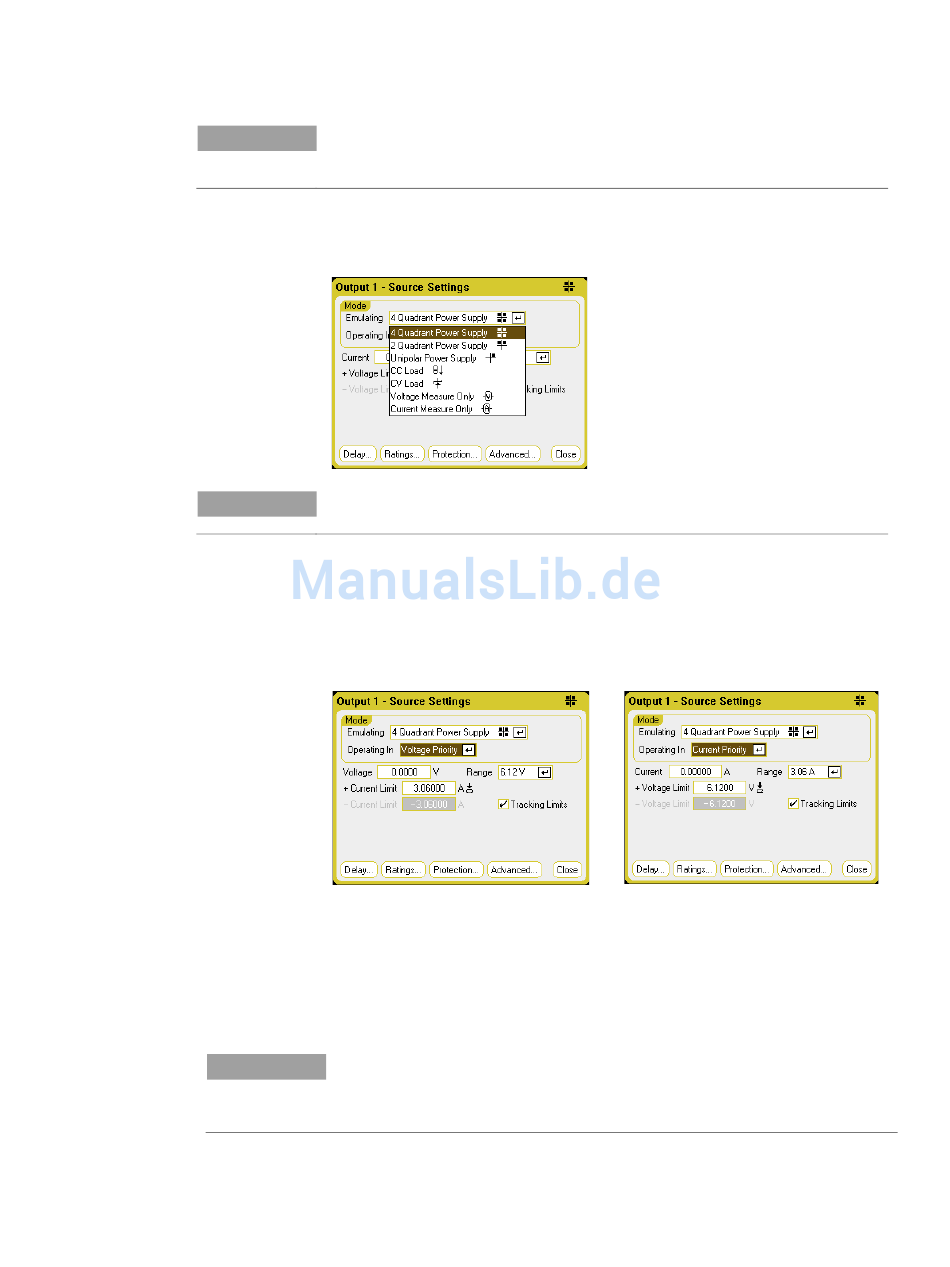

Fenster „Source Settings" ermöglicht Ihnen den Zugriff auf die spezialisierten
Betriebsmodi des Keysight Modells N678xA SMU, sofern diese Stromversorgungsmodule
installiert sind.
Die Emulations-Dropdownliste bietet Ihnen Zugriff auf die spezialisierten
Betriebsmodi der Keysight Modelle N678xA SMU. Verwenden Sie die
Navigationstasten, um einen der Emulationsmodi auszuwählen.
Informationen über die Modi „Reine Spannungsmessung" und „Reine Stromstärkenmessung"
finden Sie in Kapitel 4.
4-Quadranten-Stromversorgung
4-Quadranten-Betrieb ist nur für das Keysight Modell N6784A verfügbar.
Der Betrieb ist nur in allen vier Ausgangsquadranten zulässig.
Ausführlichere Informationen finden Sie in Kapitel 6 unter
„Prioritätsmodusbetrieb". Folgende Abbildungen zeigen die
4-Quadranten-Einstellungen.
Betrieb in – wählt entweder Spannungs- oder Strompriorität. Bei
Spannungspriorität wird der Ausgang durch eine bipolare
Konstantspannungs-Feedback-Schleife gesteuert, die die positive oder
negative Einstellung der Ausgangsspannung aufrecht erhält. Bei der
Strompriorität wird der Ausgang durch eine bipolare Konstantspannungs-
Feedback-Schleife gesteuert, die für den Ausgangsquell- oder Senkstrom die
programmierten Einstellungswerte beibehält.
Beim Wechseln zwischen Spannungs- und Strompriorität wird der Ausgang
ausgeschaltet und die Ausgangseinstellungen auf ihre Power-on- oder RST-Werte
zurückgesetzt. Kapitel 6 bietet eine detaillierte Beschreibung der Spannungs- und
Strompriorität.
Quellfunktionen verwenden 3
63
