1 Kurzreferenz

Data Logger

HINWEIS
Drücken Sie die Taste
Data Logger
Mit dieser Taste
können Sie zwischen
den Ansichten
„Standard" und
„Marker" wechseln
1
Ablaufsteuerung
2
Ausgangsabläufe
3
Status
4
Dateiname
5
Datenbalken &
Zeitverlauf
6
Prüfbereich-
Informationen
7
Trigger
8
Markierung M1
9
Markierung M2
10
Schnittpunkt
11
Messungen
22
Option 055 löscht die Funktion des Datenprotokollierers bei Modell N6705.
1
2
3
4
8
Der Spannungs- und Stromstärkenablauf wird ermittelt und angezeigt. Die Striche (----) weisen
darauf hin, dass der angegebene Ablauf ausgeschaltet ist. Wählen Sie den Ablauf und drücken Sie
auf die Enter-Taste, um ihn ein- oder auszuschalten.
Spannung, Stromstärke oder Stromabläufe. Spannungsabläufe V1, V2, V3 und V4 werden angezeigt.
Drücken Sie auf den Trigger Level-Knopf, um alle Abläufe automatisch zu skalieren.
Es wird angezeigt, ob der Datenprotokollierer gerade Daten protokolliert, die Protokollierung
abgeschlossen hat oder leer ist.
Die Datei, in welche die Daten aufgezeichnet werden, wird angegeben.
Der Verlauf des Datenprotokollierers wird angezeigt. Der gelbe Balken zeigt die sichtbaren Daten
an. Die rechts stehenden Zahlen zeigen die verstrichene Zeit/Gesamtdauer an.
Die restliche Zeit bis zum Triggerpunkt, die Zeit auf der Gittermittellinie in Bezug auf den
Triggerpunkt und die verstrichene Zeit seit dem Trigger werden angezeigt.
Quelle und Offset des Triggers werden angegeben. Die Gesamtdauer des Trigger-Offsets wird in
Prozenten angegeben, wohingegen er auf dem Display in Sekunden angezeigt wird.
Die Messung „Marker 1" ist aktiviert. Anpassungen nehmen Sie mit dem Knopf „Marker 1" vor.
Betätigen Sie diesen Knopf zum Zurücksetzen.
Die Messung „Marker 2" ist aktiviert. Anpassungen nehmen Sie mit dem Knopf „Marker 2" vor.
Betätigen Sie diesen Knopf zum Zurücksetzen.
Die Stellen, an denen die Wellenform von den Messmarkierungen geteilt wird, werden angegeben.
Die Berechnungen der Wellenformdaten zwischen Marker 1 und Marker 2 werden angegeben.

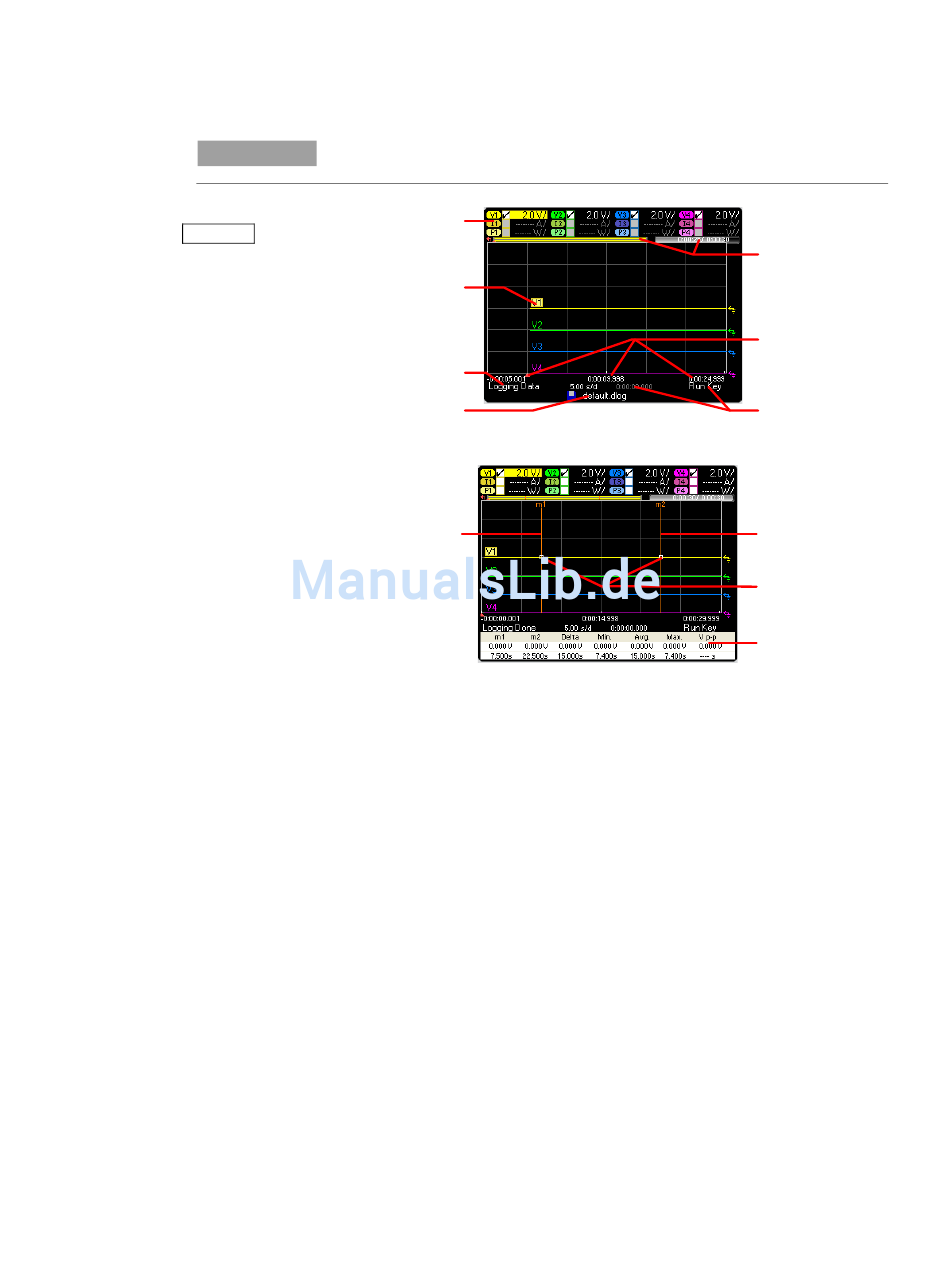

Standard View
Marker View
Modell N6705 Benutzerhandbuch
