2 Installation
Tischinstallation
VORSICHT
Gestelleinbau
VORSICHT
400 Hz Betrieb
Modell N6705 Benutzerhandbuch
Versperren Sie keinesfalls den Luftein- und Luftauslass an den Seiten der Einheit oder
den Auslass an der Rückseite der Einheit. Beachten Sie dabei die schematische
Darstellung in Anhang A.
Beim Betrieb als Tischgerät muss ein Mindestabstand von 51 mm zu Seiten-
und Rückwänden eingehalten werden.

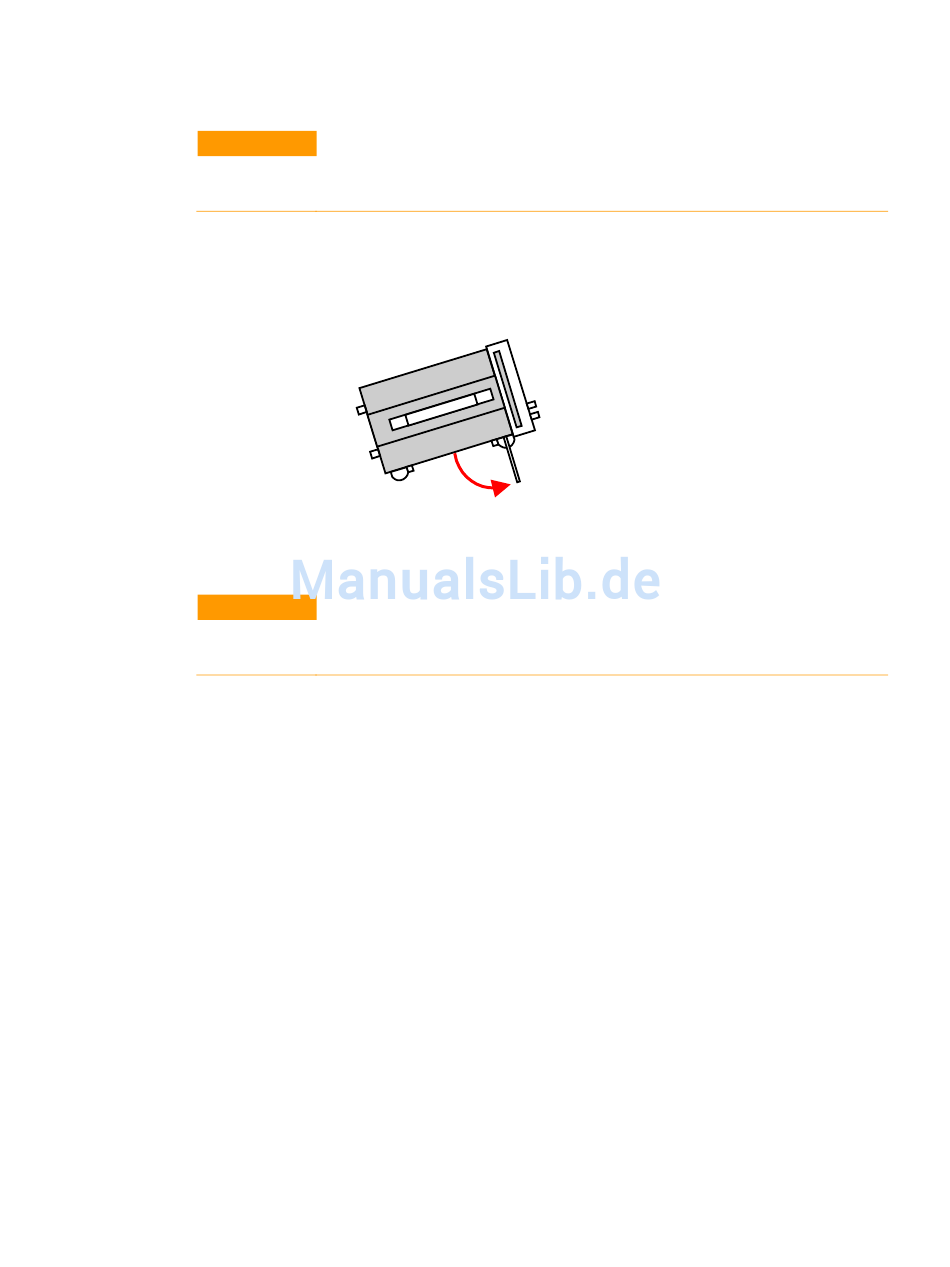

Um einfacher das Display anzeigen und auf die Anschlussklemmen zugreifen
zu können, neigen Sie die Vorderseite der Einheit, indem Sie die Verlänge-
rungsvorrichtung nach unten drehen.
Verwenden Sie den Gestellbausatz (Option 908 oder Option 909 mit Handhalterung), um
das Gerät in das Gestell einzubauen. Die Installationsanweisungen werden mit dem
Gestellbausatz geliefert.
Die Grundgeräte des Keysight N6705 DC Leistungsanalysators können in ein
19-Zoll-Halterungsgehäuse von EIA eingebaut werden. Sie sind so
konstruiert, dass sie in vier Halterungseinheiten (4U) passen.
Entfernen Sie die Füße, bevor Sie die Einheit in das Gestell einbauen.
Versperren Sie keinesfalls den Lufteinlass und die Luftauslässe an den
Seiten und an der Rückseite der Einheit.
Notwendigkeit einer redundanten Erdung
Bei Betrieb mit einem Eingang von 400 Hz AC ist der Kriechstrom der
Einheit höher als 3,5 mA. Deshalb ist die Installation einer dauerhaften,
redundanten Erdung vom Gerätegehäuse zur Erdung erforderlich. Sie
gewährleistet, dass die Erdung stets angeschlossen ist und Kriechstrom stets
in den Boden abgeleitet wird. Die Installationsanweisungen finden Sie unter
„Anschließen von BNC-Steckern" weiter unten in diesem Kapitel.
Leistungsfaktor
Die Blindstromstatistik bei 400 Hz-Betrieb finden Sie in Anhang A.
