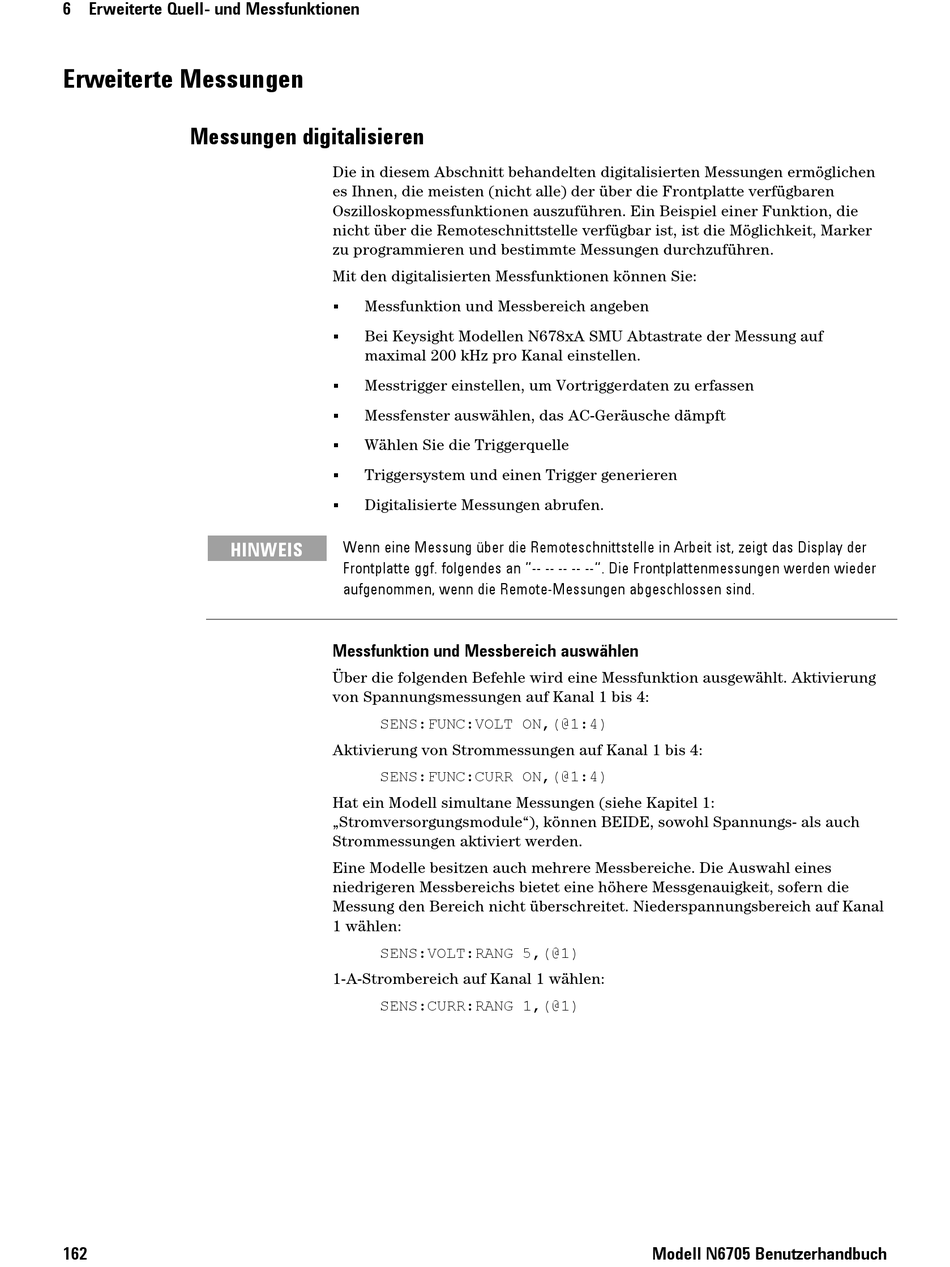

6 Erweiterte Quell- und Messfunktionen

Erweiterte Messungen

Messungen digitalisieren

HINWEIS
162
Die in diesem Abschnitt behandelten digitalisierten Messungen ermöglichen
es Ihnen, die meisten (nicht alle) der über die Frontplatte verfügbaren
Oszilloskopmessfunktionen auszuführen. Ein Beispiel einer Funktion, die
nicht über die Remoteschnittstelle verfügbar ist, ist die Möglichkeit, Marker
zu programmieren und bestimmte Messungen durchzuführen.
Mit den digitalisierten Messfunktionen können Sie:
Messfunktion und Messbereich angeben

Bei Keysight Modellen N678xA SMU Abtastrate der Messung auf

maximal 200 kHz pro Kanal einstellen.
Messtrigger einstellen, um Vortriggerdaten zu erfassen

Messfenster auswählen, das AC-Geräusche dämpft

Wählen Sie die Triggerquelle

Triggersystem und einen Trigger generieren

Digitalisierte Messungen abrufen.

Wenn eine Messung über die Remoteschnittstelle in Arbeit ist, zeigt das Display der
Frontplatte ggf. folgendes an "-- -- -- -- --". Die Frontplattenmessungen werden wieder
aufgenommen, wenn die Remote-Messungen abgeschlossen sind.
Messfunktion und Messbereich auswählen
Über die folgenden Befehle wird eine Messfunktion ausgewählt. Aktivierung
von Spannungsmessungen auf Kanal 1 bis 4:
SENS:FUNC:VOLT ON,(@1:4)
Aktivierung von Strommessungen auf Kanal 1 bis 4:
SENS:FUNC:CURR ON,(@1:4)
Hat ein Modell simultane Messungen (siehe Kapitel 1:
„Stromversorgungsmodule"), können BEIDE, sowohl Spannungs- als auch
Strommessungen aktiviert werden.
Eine Modelle besitzen auch mehrere Messbereiche. Die Auswahl eines
niedrigeren Messbereichs bietet eine höhere Messgenauigkeit, sofern die
Messung den Bereich nicht überschreitet. Niederspannungsbereich auf Kanal
1 wählen:
SENS:VOLT:RANG 5,(@1)
1-A-Strombereich auf Kanal 1 wählen:
SENS:CURR:RANG 1,(@1)
