Keysight Technologies N6705 Benutzerhandbuch Seite 39

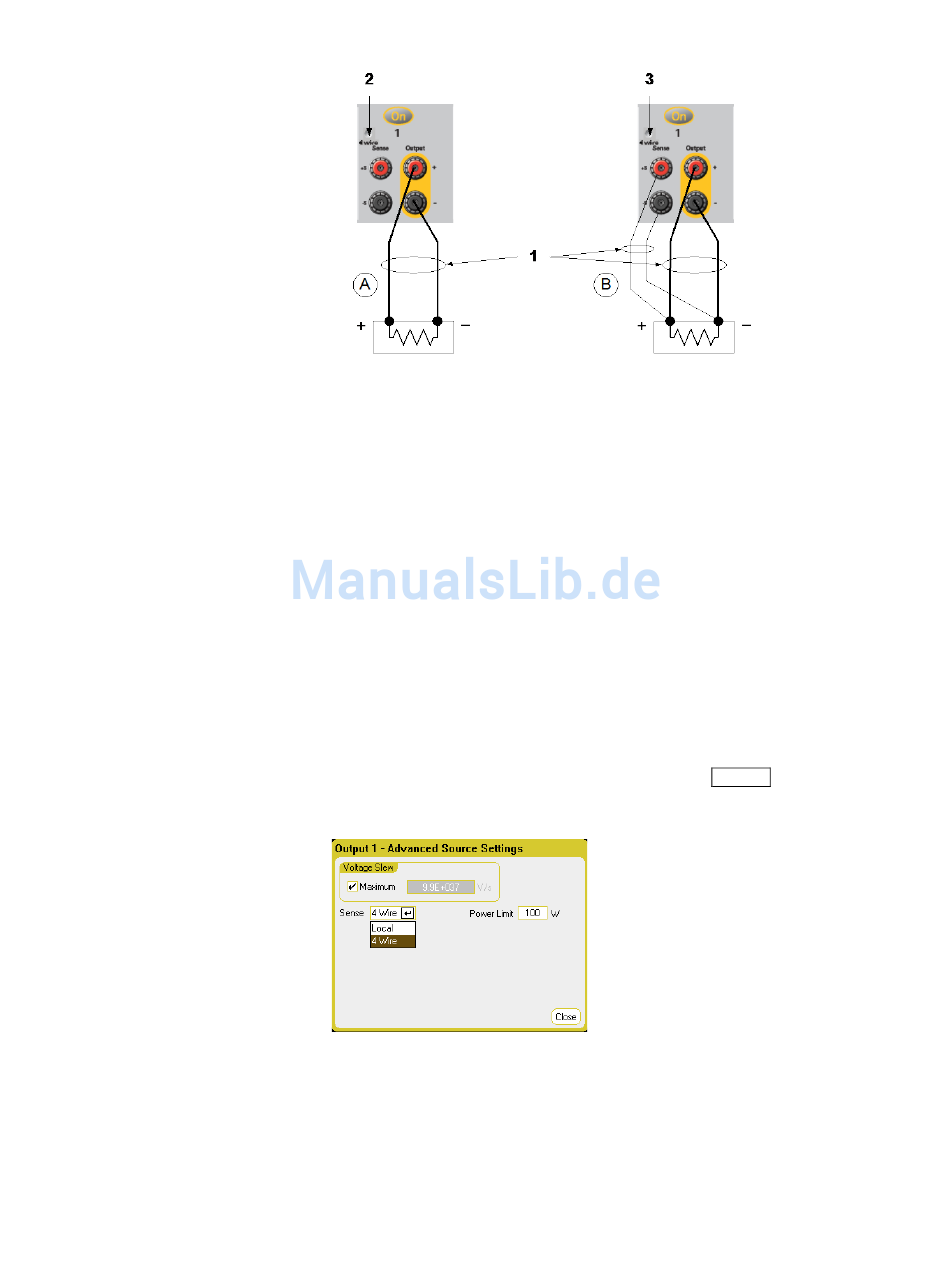

2 Installation
1. Leitungen
verdrillen
2. 4-Draht
deaktiviert
(Anzeige zeigt
„Off" an)
3. 4-Draht
aktiviert
(Anzeige zeigt
„ON" an)
Modell N6705 Benutzerhandbuch
Verwenden Sie separate Verbindungskabel zum Anschließen der Last an die
Ausgangsanschlüsse. Jedes Kabelpaar sollte so kurz wie möglich und
verdrillt oder gebündelt sein, um Induktionsspannung im Kabel und
Rauschaufnahme zu verringern. Halten Sie die Lastleitungen aufgrund von
Induktivitätseinflüssen kürzer als 14,7 Meter (50 Fuß) pro Leitung.
Schließen Sie die Lastleitungen so nahe wie möglich an die Last an. Bündeln
Sie das Fühler-Doppelkabel nicht mit den Lastleitungen: Lastleitungen und
Fühlerkabel müssen getrennt behandelt werden. Die Fühlerleitungen leiten
nur wenige Milliampere Strom und müssen nicht so belastbar sein wie die
Lastleitungen. Beachten Sie jedoch, dass jeder Spannungsabfall in den
Fühlerleitungen die Spannungsregulierung des Geräts herabsetzen kann.
Versuchen Sie, den Fühlerleitungswiderstand unter 0,5Ω pro Leitung zu
halten (dazu sind mindestens 20 AWG für eine Länge von 50 Fuß
erforderlich).
Die Keysight Modelle N678xA SMU erfordern eine Fernfühlung, wenn einer
der Modi mit hoher Ausgangsbandbreite verwendet wird, die in Kapitel 6
beschrieben sind. Für diese Modelle gelten zusätzliche
Verkabelungsanforderungen, wie beschrieben unter „Keysight N678xA SMU
Verkabelungsanforderungen".
Nach Einschalten der Einheit muss der 4-Draht- 4-Draht-
Fernfühlerleitungsbetrieb durch Druck auf die Taste Settings aktiviert
werden. Navigieren Sie zu Advanced und wählen Sie diesen Eintrag aus.
Wählen Sie in der Fühler-Dropdownliste 4-Draht.
39
