Messbereiche
HINWEIS
Modell N6705 Benutzerhandbuch
Einige Stromversorgungsmodule besitzen mehrere Messbereiche für
Spannungs- und Stromstärkenmessungen. (Informationen hierzu finden Sie
in Kapitel 1 unter „Stromversorgungsmodule – Merkmale"). Die Auswahl
eines niedrigeren Messbereichs bietet eine höhere Messgenauigkeit, sofern
die Messung den Bereich nicht überschreitet. Wenn die Messung den Bereich
überschreitet, tritt ein „Überlast"-Fehler auf.
Über die Frontplatte

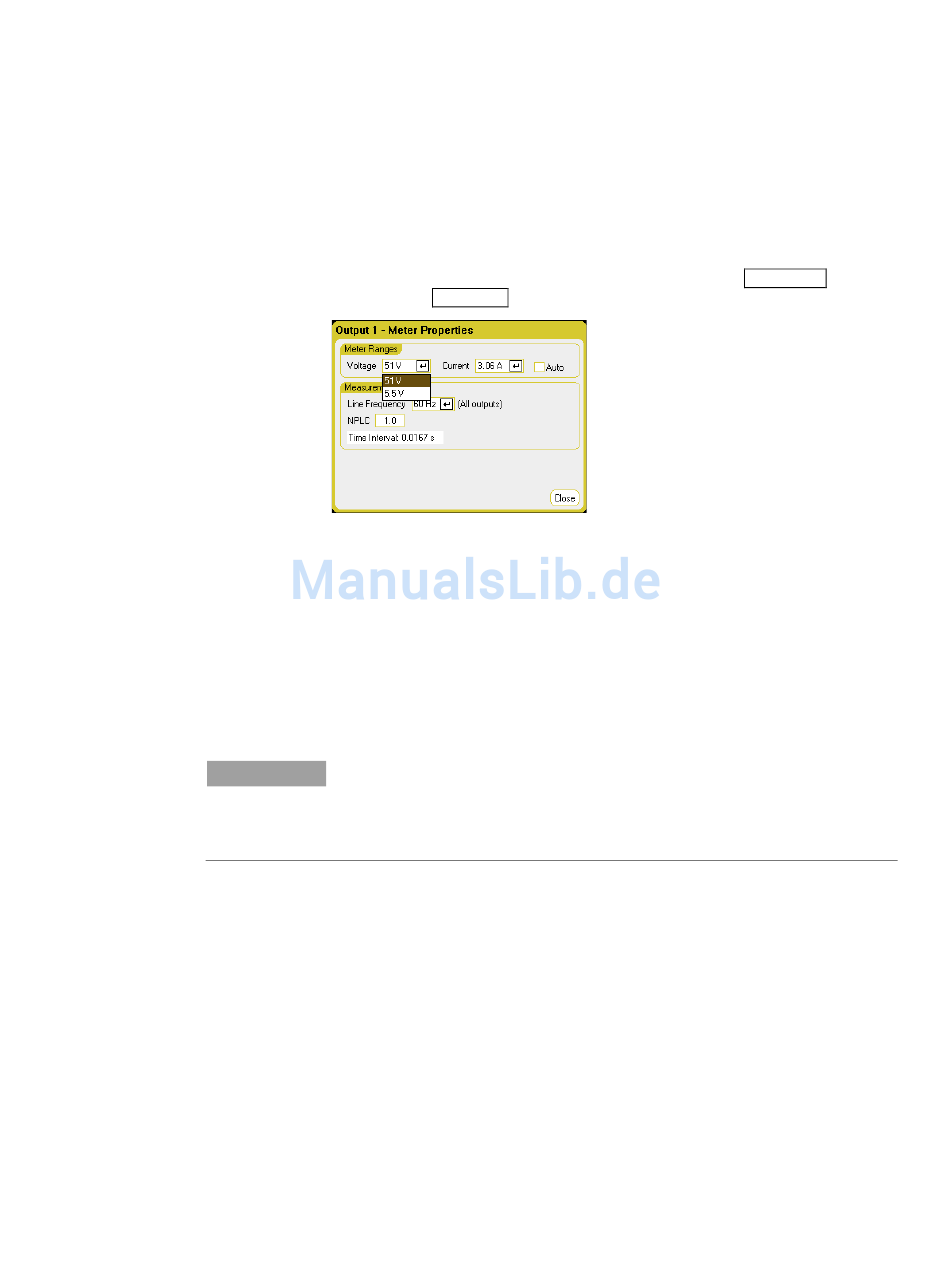

Um einen Messbereich festzulegen, drücken Sie die Taste Meter View und
anschließend Properties.
Meter Ranges - Wählen Sie im Dropdown-Menü Voltage oder Current den
gewünschten unteren Messbereich. Aktivieren Sie das Feld Auto, um die
automatische Messbereichswahl zu aktivieren. Das Gerät wählt automatisch
den optimalen Messbereich für die Amplitude der jeweiligen Messung.
Measurement Time – Hier können Sie die Line Frequency (Netzfrequenz)
der AC-Stromversorgung angeben (50 Hz oder 60 Hz).
NPLC - Für höhere Messpräzision und weniger Messrauschen bei Messungen
niedriger Stromstärken und Spannungswerte können Sie die
Netzzyklenzahlen (NPLC) angeben, die die Messung abdeckt.
Time Interval - Dieses Feld gibt die Integrationszeit jeder Messung an.
Die Messzeiteinstellungen im Fenster Meter Properties gelten nur für Spannungs- und
Strommessungen über die Frontplatte. Diese Einstellungen sind unabhängig von den
Messeinstellungen für SCPI-Messungen, Scope View, Data Logger View, Elog und
Histogramm.
Über die Remoteschnittstelle:
Angeben eines Messbereichs für Spannungs- oder Strommessungen:
SENS:CURR:RANG <current>, (@1)
SENS:VOLT:RANG <voltage>, (@1)
Der Wert, den Sie senden, sollte der maximalen Stromstärke entsprechen, die
Sie für die Messungen erwarten. Das Gerät wählt den Bereich mit der besten
Auflösung für den eingegebenen Wert.
Die nahtlose automatische Bereichswahl für Spannungs- und
Strommessungen steht für die Keysight Modelle N6781A und N6782A zur
Verfügung. Dies ermöglicht einen breiten dynamischen Messbereich ohne
Datenverluste zwischen den Bereichen. Die automatische Bereichswahl
umfasst nicht den Bereich 10 μA, der manuell ausgewählt werden muss.
Messfunktionen verwenden 4
