6 Erweiterte Quell- und Messfunktionen

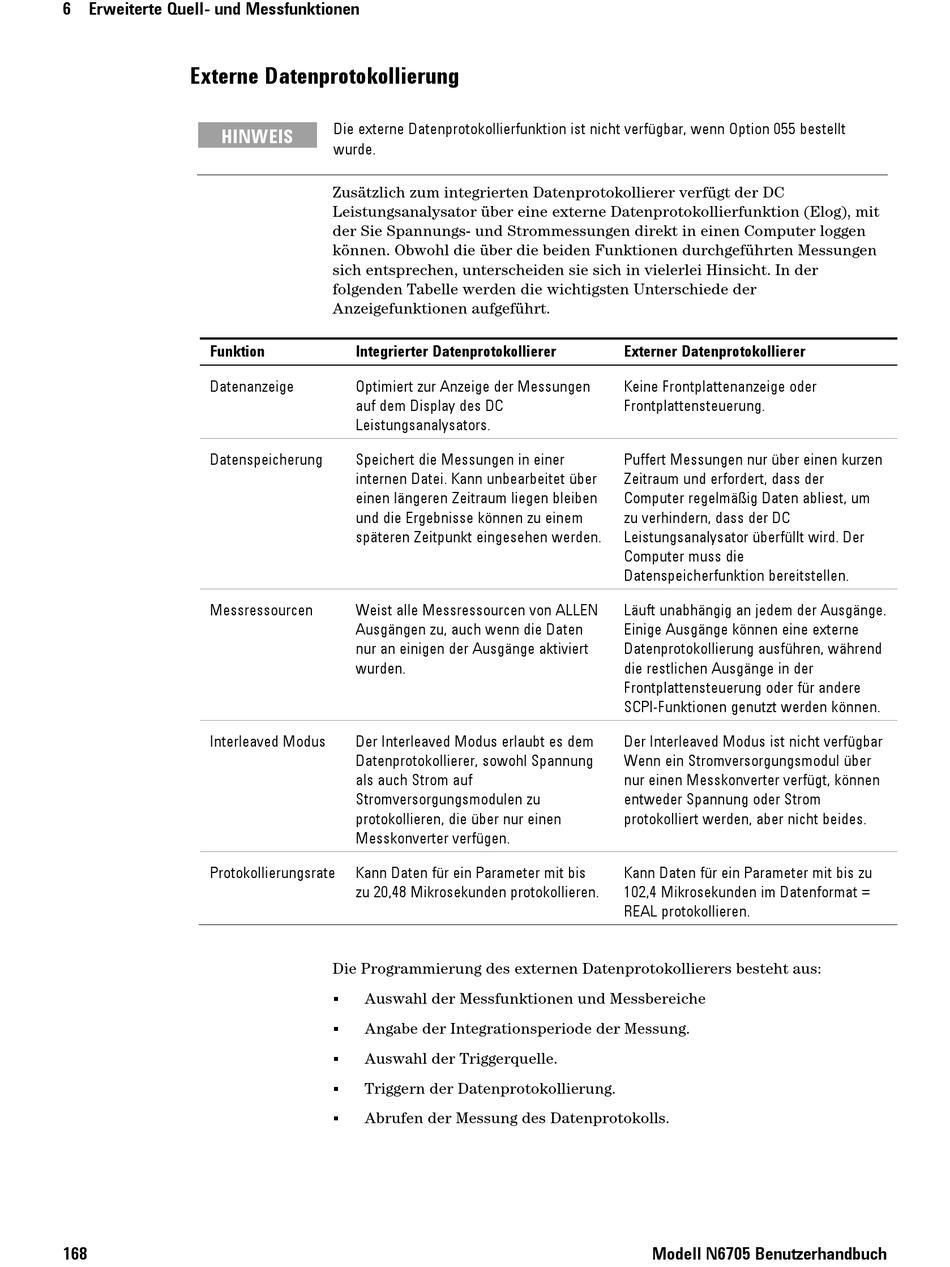

Externe Datenprotokollierung
HINWEIS
Funktion
Datenanzeige
Datenspeicherung
Messressourcen
Interleaved Modus
Protokollierungsrate
168
Die externe Datenprotokollierfunktion ist nicht verfügbar, wenn Option 055 bestellt
wurde.
Zusätzlich zum integrierten Datenprotokollierer verfügt der DC
Leistungsanalysator über eine externe Datenprotokollierfunktion (Elog), mit
der Sie Spannungs- und Strommessungen direkt in einen Computer loggen
können. Obwohl die über die beiden Funktionen durchgeführten Messungen
sich entsprechen, unterscheiden sie sich in vielerlei Hinsicht. In der
folgenden Tabelle werden die wichtigsten Unterschiede der
Anzeigefunktionen aufgeführt.
Integrierter Datenprotokollierer
Optimiert zur Anzeige der Messungen
auf dem Display des DC
Leistungsanalysators.
Speichert die Messungen in einer
internen Datei. Kann unbearbeitet über
einen längeren Zeitraum liegen bleiben
und die Ergebnisse können zu einem
späteren Zeitpunkt eingesehen werden.
Weist alle Messressourcen von ALLEN
Ausgängen zu, auch wenn die Daten
nur an einigen der Ausgänge aktiviert
wurden.
Der Interleaved Modus erlaubt es dem
Datenprotokollierer, sowohl Spannung
als auch Strom auf
Stromversorgungsmodulen zu
protokollieren, die über nur einen
Messkonverter verfügen.
Kann Daten für ein Parameter mit bis
zu 20,48 Mikrosekunden protokollieren.
Die Programmierung des externen Datenprotokollierers besteht aus:
Auswahl der Messfunktionen und Messbereiche
Angabe der Integrationsperiode der Messung.
Auswahl der Triggerquelle.
Triggern der Datenprotokollierung.
Abrufen der Messung des Datenprotokolls.
Externer Datenprotokollierer
Keine Frontplattenanzeige oder
Frontplattensteuerung.
Puffert Messungen nur über einen kurzen
Zeitraum und erfordert, dass der
Computer regelmäßig Daten abliest, um
zu verhindern, dass der DC
Leistungsanalysator überfüllt wird. Der
Computer muss die
Datenspeicherfunktion bereitstellen.
Läuft unabhängig an jedem der Ausgänge.
Einige Ausgänge können eine externe
Datenprotokollierung ausführen, während
die restlichen Ausgänge in der
Frontplattensteuerung oder für andere
SCPI-Funktionen genutzt werden können.
Der Interleaved Modus ist nicht verfügbar
Wenn ein Stromversorgungsmodul über
nur einen Messkonverter verfügt, können
entweder Spannung oder Strom
protokolliert werden, aber nicht beides.
Kann Daten für ein Parameter mit bis zu
102,4 Mikrosekunden im Datenformat =
REAL protokollieren.
Modell N6705 Benutzerhandbuch
