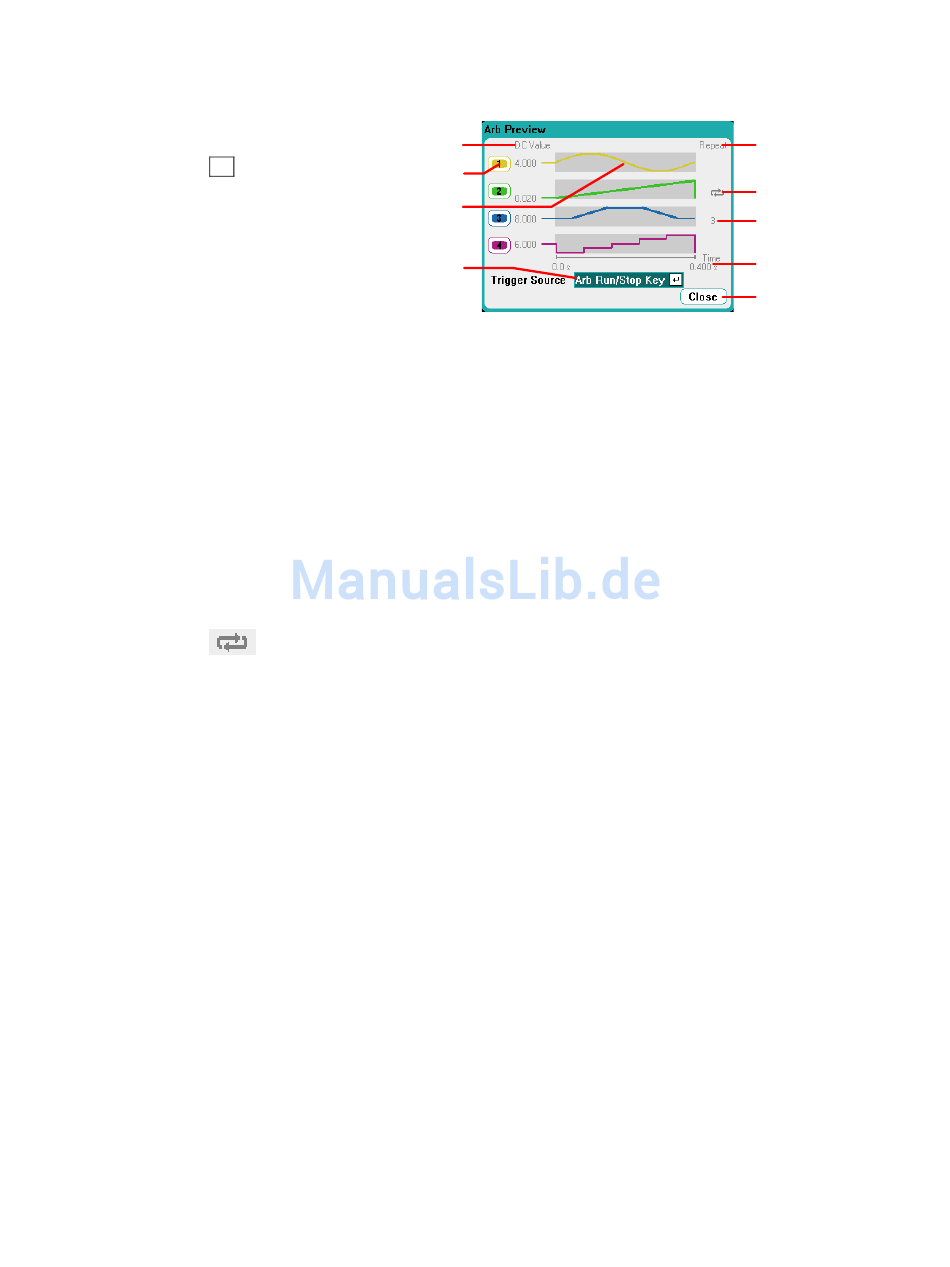

Arb Preview
Drücken Sie die
Taste
Arb
Dieses Dialogfeld
zeigt die
konfigurierten
Arbiträrsignale.
1
DC-Wert
Output
2
3
Wellenformen
4
Triggerquelle
5
Repeat
6
7
3
Time
8
9
Schließen
Modell N6705 Benutzerhandbuch
1
2
3
4
Diese Spalte zeigt die tatsächliche Ausgangsspannung und Stromstärkeneinstellung an, die am
Ausgang auftritt, bevor das Arbiträrsignal ausgeführt wird. Der Ausgang kehrt nach Abschluss des
Signals zu diesem Wert zurück, sofern das Feld Return to DC value aktiviert wurde. Wenn das Feld
Last Arb Value aktiviert ist, bleibt der Ausgang bei der letzten Arb-Einstellung.
Diese Spalte kennzeichnet den Ausgangskanal, auf dem das entsprechende Signal ausgeführt wird.
Verwenden Sie die Navigationstasten, um einen Ausgang auszuwählen, wenn Sie ein Arbiträrsignal
auswählen oder das Arbiträrsignal auf diesem Ausgangskanal bearbeiten möchten.
Diese Spalte beschreibt die Wellenformen, die auf jedem Ausgang ausgeführt werden, wenn das
oder die Arbiträrsignal(e) gestartet werden. Bitte beachten Sie, dass alle Arbiträrsignale gleichzeitig
ausgeführt werden.
Diese Dropdownliste wählt die Triggerquelle für alle konfigurierten Arbiträrsignale.
Diese Spalte zeigt an, wie oft das Arbiträrsignal wiederholt wird, falls es für die Wiederholung
konfiguriert wurde. Ist die Spalte leer, wird das Arbiträrsignal nur einmal ausgeführt.
Zeigt an, dass das Arbiträrsignal an Ausgang 2 kontinuierlich ausgeführt wird.
Zeigt an, dass das Arbiträrsignal an Ausgang 3 kontinuierlich ausgeführt wird.
Gibt die Zeit an, während der das längste Arbiträrsignal ausgeführt wird. In diesem Beispiel werden
alle Arbiträrsignale gleich lang ausgeführt.
Schließt die Arb Preview und kehrt zur letzten Messansicht zurück.
Arb Preview
1 Kurzreferenz
5
6
7
8
9
23
