3 Quellfunktionen verwenden
64
Je nach dem Prioritätsmodus kann die Einstellung für Ausgangs-Spannung
oder Ausgangs-Strom angegeben werden. Mit der Funktion Bereich können
Sie den entsprechenden Ausgangsbereich wählen. Sie können weiterhin eine
Spannungs- oder Stromgrenze wählen, die die gewählten Parameter auf den
angegebenen Wert begrenzt. Im Modus Spannungspriorität wird für die
Ausgangsspannung die programmierte Einstellung beibehalten, solange der
Laststrom innerhalb der positiven oder negativen Grenzen bleibt. Im Modus
Strompriorität wird für den Ausgangsstromwert die programmierte
Einstellung beibehalten, solange die Ausgangsspannung innerhalb der
positiven oder negativen Grenzen bleibt.
Verfolgungsgrenzwerte ermöglicht die Nachverfolgung der positiven
Spannungs- oder Stromgrenzwerteinstellung durch die negative Spannungs-
oder Stromgrenze. In der Standardeinstellung verfolgt die negative Grenze
den positiven Grenzwert. Deaktivieren Sie dieses Feld, wenn Sie
asymmetrische positive und negative Grenzen programmieren möchten.
Wenn asymmetrische Grenzen programmiert sind und die Verfolgung
eingeschaltet ist, wird der negative Wert für die Verfolgung des positiven
Grenze geändert.
2-Quadranten-Stromversorgung
Dieser Betriebsmodus ist auf zwei Quadranten beschränkt (+V/+I und +V/- I).

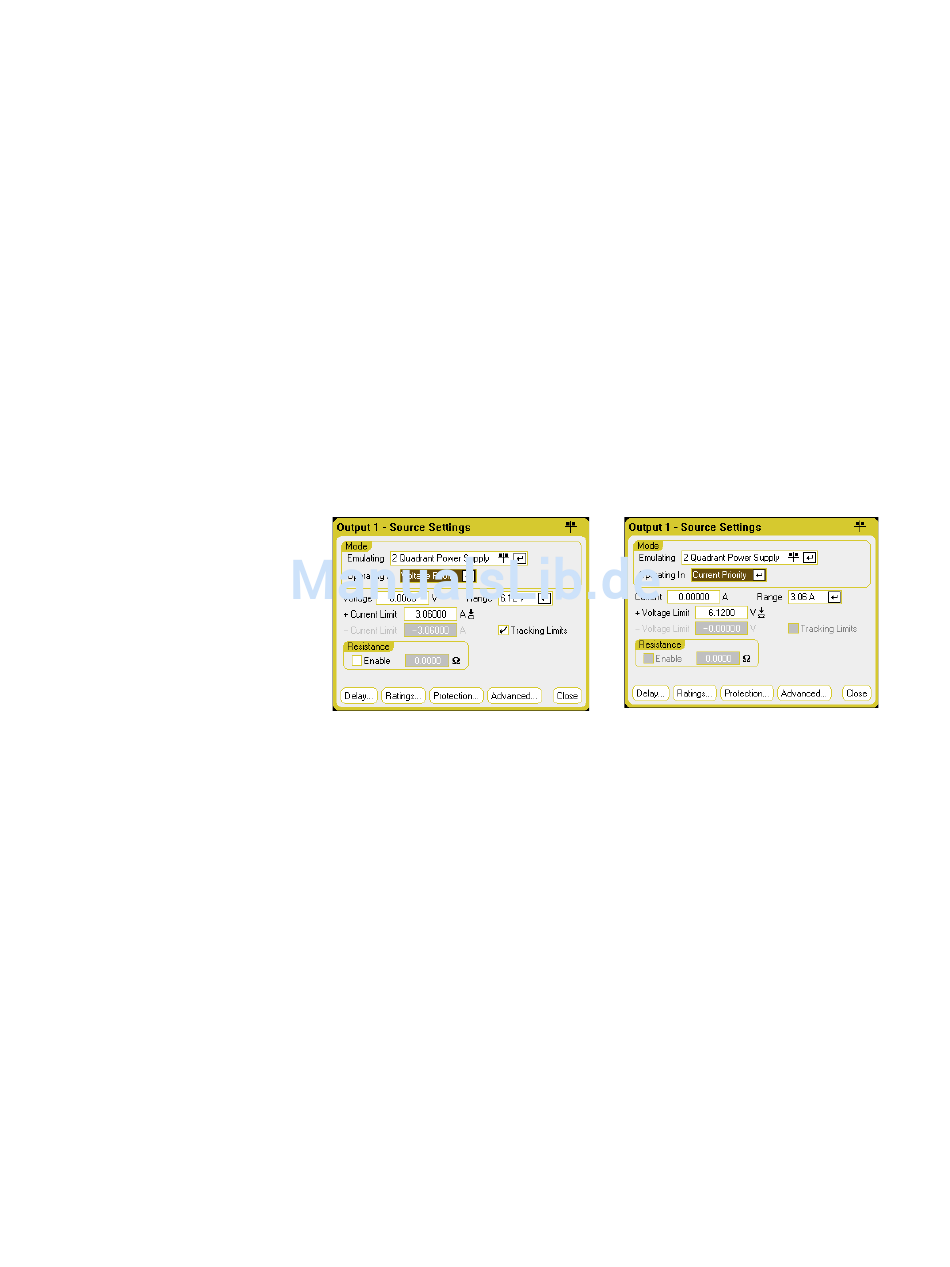

Folgende Abbildungen zeigen die 2-Quadranten-Einstellungen.
Betrieb in – wählt entweder Spannungs- oder Strompriorität. Die anderen
Einstellungen im 2-Quadrantenmodus entsprechen den Einstellungen im
4-Quadrantenmodus, außer dass keine negativen Spannungswerte oder
Spannungsgrenzen programmiert werden können. Daher ist die
Spannungsverfolgung im Stromprioritätsmodus nicht verfügbar. Beachten
Sie, dass die negative Spannungsgrenze –10 mV beträgt.
Widerstand - Steht nur für Keysight-Modell N6781A zur Verfügung. Die
Programmierung des Ausgangswiderstands wird hauptsächlich für
Batterieemulationsanwendungen genutzt und gilt nur für den Modus
Spannungspriorität. Die Werte werden in Ohm programmiert, von –40 mΩ
bis +1 Ω.
1-Quadranten-Stromversorgung (einpolig)
Dieser Modus emuliert eine typische 1-Quadranten- oder einpolige
Stromversorgung mit begrenzter Abwärtsprogrammierung. Folgende
Abbildungen zeigen die 1-Quadranten-Einstellungen. Die angezeigten
Steuerungen sind durch die Strom- und Spannungsprioritätsauswahl
festgelegt.
Im 1-Quadranten-Modus ist die Auswahl negativer Spannungswerte,
Stromwerte, Spannungsgrenzen oder Stromgrenzen nicht möglich. Daher
stehen Spannungsverfolgung und Stromverfolgung nicht zur Verfügung.
Beachten Sie, dass der 2-Quadrantenbetrieb mit einer negativen Stromgrenze
von 10% bis 20% des Ausgangsstromwerts begrenzt ist.
