Ansicht „Meter"
Drücken Sie
Meter View Mit dieser
Taste können Sie
zwischen Ansichten mit
mehreren Ausgängen
oder einem Ausgang
wechseln
Ausgangs-
1
Bezeichner
Ausgangsstatus
2
Messungen der
3
Ausgänge
Ausgangseinstellun
4
gen
Schnittstellenstatus
5
Modellnummer
6
Arb, Delay, & Slew
7
Rate
Polaritätsumkehrun
8
g
Nennwerte & Schutz
9
Andere Ausgänge
10
20
Der Ausgang wird festgelegt. Der ausgewählte Ausgang wird markiert. Der ausgewählte Ausgang
wird in einem erweiterten Format in einer Ansicht mit einem Ausgang angezeigt.
Off: Ausgang ist ausgeschaltet
CV: Ausgang ist im
Konstantspannungsmodus
CC: Ausgang ist im Konstantstrommodus
Unr: Ausgang ist ungeregelt
CP+, CP–: positive oder negative
Leistungsgrenze
CL+, CL–: positiver oder negativer
Strombegrenzungsmodus
VL+, VL–: positiver oder negativer
Spannungsbegrenzungsmodus
Die tatsächliche Spannung und Stromstärke des Ausgangs wird angezeigt. Die Leistung wird in
einer Ansicht mit einem Ausgang angezeigt.
Die tatsächliche Ausgangsspannung und aktuelle Stromstärkeneinstellung wird angezeigt. Um die
Einstellungen zu korrigieren, drehen Sie am Voltage- oder Current-Knopf der Frontplatte.
Änderungen können ebenfalls mit Hilfe der numerischen Tastatur vorgenommen werden.
Error = Ein Fehler ist aufgetreten. (Drücken Sie auf die Taste „Menu", wählen Sie „Utilities" und
anschließend „Error Log".)
LAN = Das LAN ist angeschlossen und wurde konfiguriert.
IO = Eine
der Remoteschnittstellen ist aktiv.
Die Modellnummer des mit dem Ausgang verbundenen Stromversorgungsmoduls wird angezeigt.
Die aktuell für diesen Ausgang konfigurierte Arbiträrwellenform wird angezeigt. Wenn keine Arb
konfiguriert wurde, wird keine Wellenform angezeigt. Außerdem werden die
Verzögerungseinstellungen für das Ein- und Ausschalten des Ausgangs sowie die Einstellung für
die Anstiegsgeschwindigkeit angezeigt.
Die Umkehrung der Polaritäten für die Ausgänge und Fühlerleitungen wird angezeigt.
Die maximalen Nennwerte für Spannung und Stromstärke für den Ausgang werden angezeigt.
Außerdem wird die aktuelle Einstellung für den Überspannungsschutz angezeigt, und ob der
Überstromschutz ein- oder ausgeschaltet ist.
Die aktuelle Spannung, Stromstärke und Status für die anderen Ausgänge werden angezeigt.

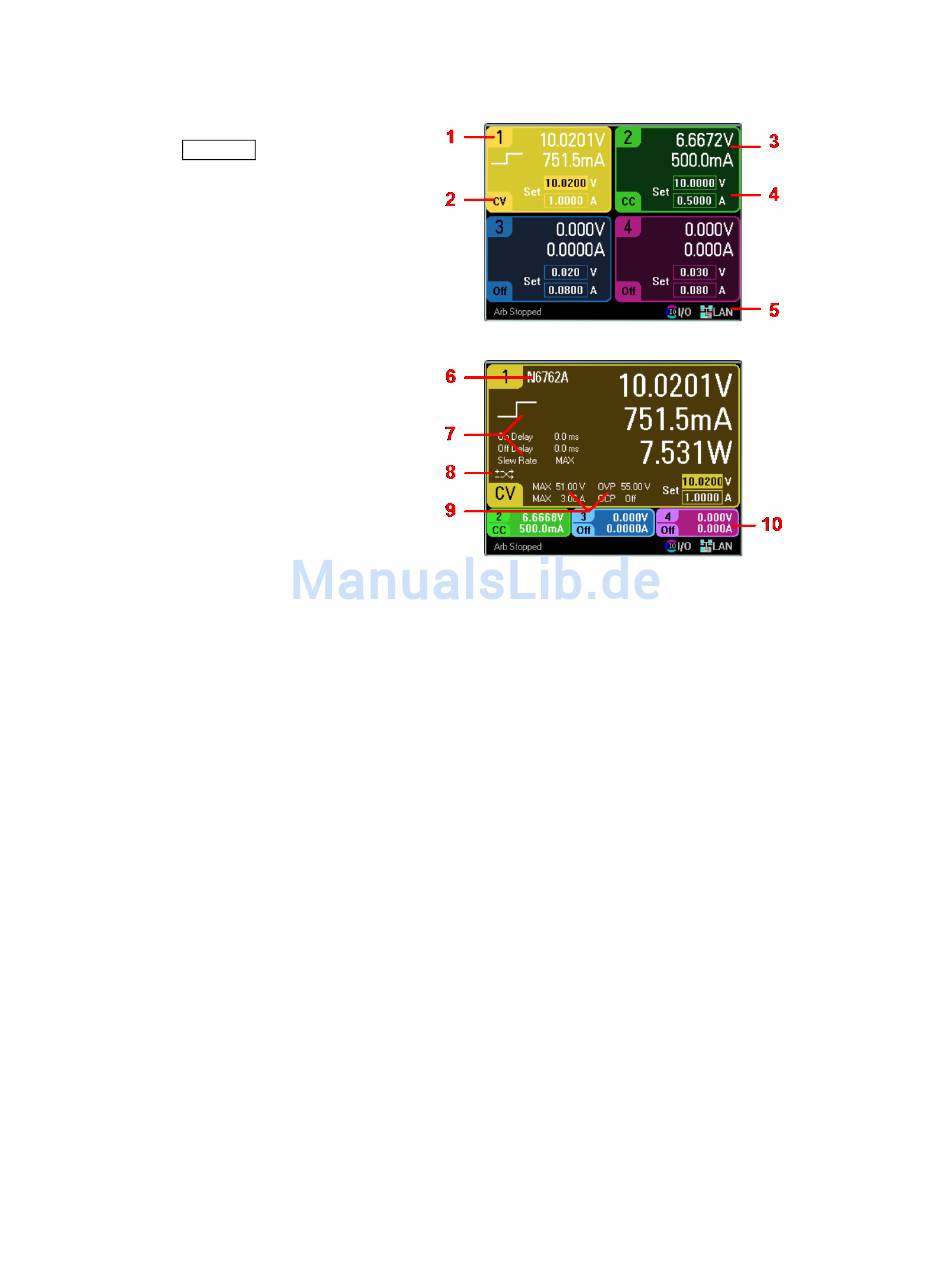

Ansicht „Multiple Output"
Ansicht "Single Output"
OV: Der Überspannungsschutz wurde ausgelöst
OV–: Schutz gegen negative Spannung wurde ausgelöst
OC: Der Überstromschutz wurde ausgelöst
OT: Der Überhitzungsschutz wurde ausgelöst
PF: Ein Stromausfall ist aufgetreten
Inh: Ein externes Sperrsignal wurde empfangen
Osc: Der Schwingungsschutz wurde ausgelöst
Prot: Eine Bedingung eines gekoppelten Ausgangs ist
aufgetreten
