Modell N6705 Benutzerhandbuch

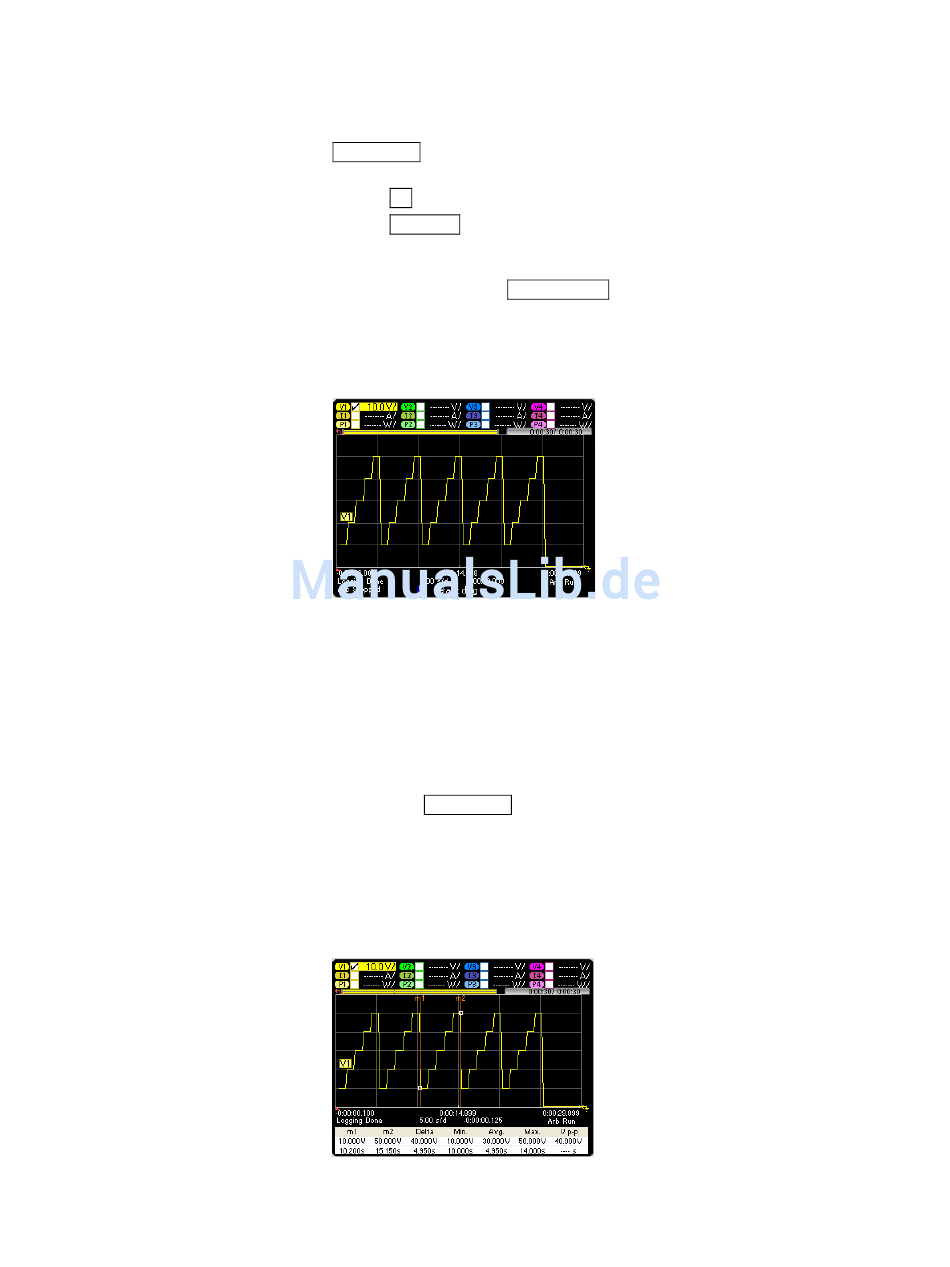

Schritt 4 – Ausgang 1 einschalten, Arb starten und Daten
protokollieren:
Data Logger drücken, damit die Anzeige zur Ansicht Datenprotokollierer
zurückkehrt.
• Taste On von Ausgang 1 drücken, um Ausgang 1 einzuschalten.
• Taste Run/Stop drücken, um den Datenprotokollierer zu starten. Wenn die
Taste leuchtet, ist der Datenprotokollierer initiiert und der Ablauf von
Ausgang 1 wird auf dem Bildschirm angezeigt.
• Drücken Sie die Taste Arb Run/Stop, um das benutzerdefinierte
Arbiträrsignal zu starten und den Datenprotokollierer zu triggern.
Der Datenprotokollierer läuft 30 Sekunden lang und protokolliert die
Spannungsdaten von Ausgang 1. Nach Abschluss des Datenprotokolls sollte
die Ausgangswellenform folgendermaßen angezeigt werden:
Eine Meldung gibt an, dass die protokollierten Daten in einer Datei namens
default.dlog gespeichert wurden. Wenn Sie die Daten unter einem anderen
Dateinamen speichern möchten, müssen Sie den Dateinamen angeben, bevor
der Datenprotokollierer ausgeführt wird. Mit der Schaltfläche Filename im
Dialogfeld Datalogger Properties können Sie einen Dateinamen angeben.
Schritt 5 – Marker-Steuerungen verwenden, um die protokollierten Daten zu
messen:
Drücken Sie Data Logger, um die Marker-Steuerungen anzuzeigen.
•
Verwenden Sie die Knöpfe Marker 1 und Marker 2, um die Marker entlang
des Spannungsablaufs zu verschieben. Messungen zwischen den Markern
werden unten in der Anzeige dargestellt.
•
Sie können die Knöpfe Vertical Volts/Div und Horizontal Time/Div
verwenden, um einen beliebigen Abschnitt der protokollierten Daten zu
vergrößern.
Messfunktionen verwenden 4
121
