Konfigurieren einer Einschalt-/Ausschaltsequenz

HINWEIS
Modell N6705 Benutzerhandbuch
Einschalt- und Ausschaltverzögerungen steuern die Einschalt- und
Ausschalttaktung der Ausgänge im Verhältnis zueinander.
Sie können Ausgangsverzögerungen Ein/Aus auch über mehrere Grundgeräte
synchronisieren. Weitere Informationen finden Sie in Anhang C unter „Steuerelemente
der Ausgangskopplung".
Schritt 1 – Ausgangsspannung und -stromstärke der Ausgangskanäle
einstellen:
Siehe Schritte 1 und 2 unter „Steuerung der Ausgänge" und stellen Sie die
Ausgangsspannungs- und -stromwerte aller zu sequenzierenden Ausgänge ein.
Schritt 2 – Ein- und Ausschaltverzögerungen konfigurieren:

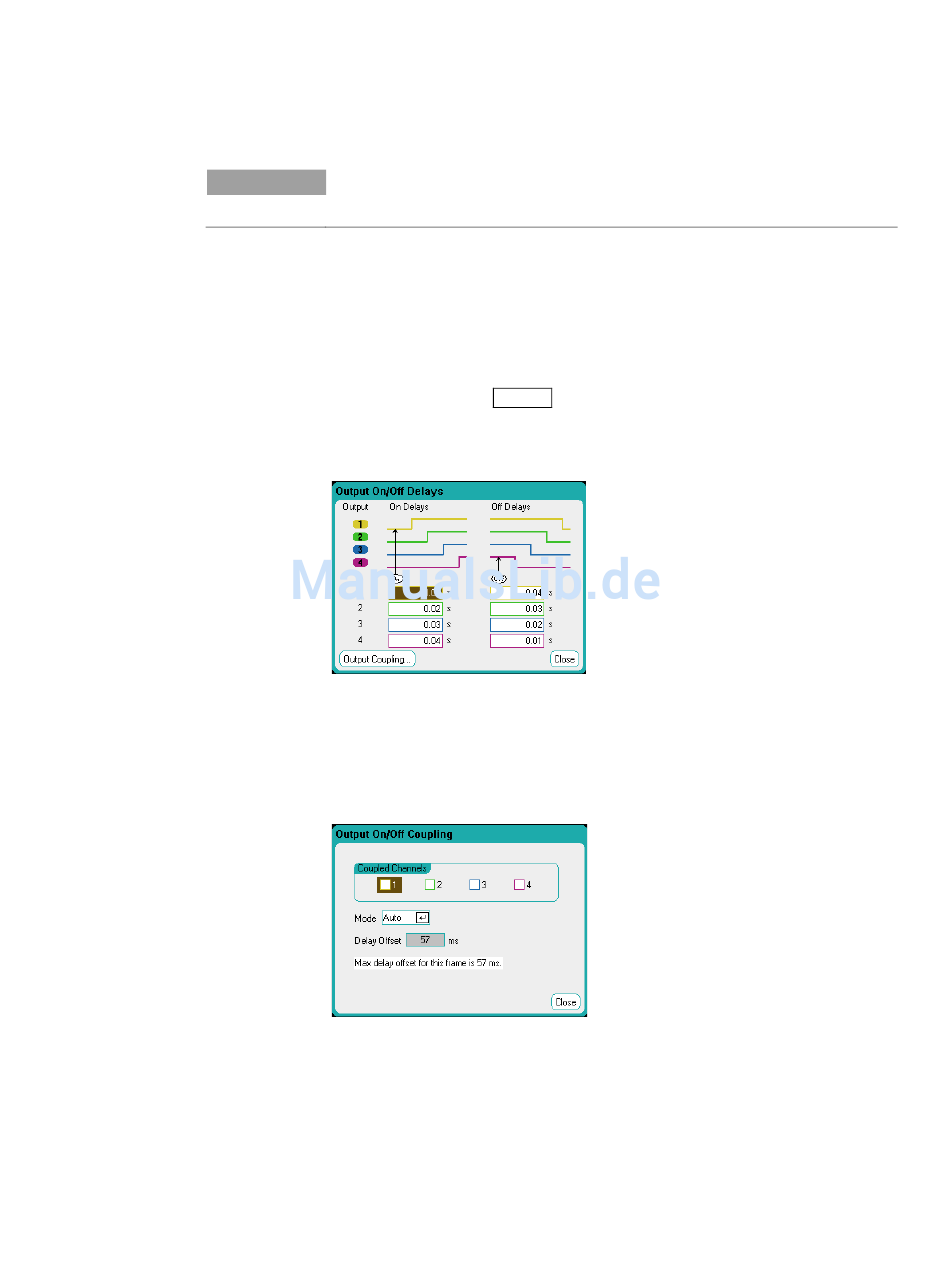

Drücken Sie die Taste Settings zweimal, um auf das Fenster „Output On/Off
Delays" zuzugreifen. Geben Sie On Delays und Off Delays für alle Ausgänge
ein, die an der Ausgangs-Ein/Aus-Verzögerungssequenz beteiligt sind. Die
Werte können von 0 bis 1023 Sekunden betragen.
Alle Stromversorgungsmodule haben eine integrierte Einschaltverzögerung,
die von dem Zeitpunkt an angewendet wird, an dem ein Befehl zu
Einschalten des Ausgangs empfangen wird und bis zu dem Zeitpunkt gilt, an
dem der Ausgang tatsächlich eingeschaltet wird. Diese Einschaltverzögerung
wird automatisch den Einschaltverzögerungswerten hinzugefügt. Die
Einschaltverzögerung gilt nicht, wenn Ausgänge ausgeschaltet werden. Zur
Anzeige der Verzögerung wählen Sie die Schaltfläche Ausgangskopplung.
In der Regel berechnet die Firmware auf Grundlage der längsten minimalen
Einschaltverzögerung der installierten Stromversorgungsmodule automatisch
den Verzögerungs-Offset. Wenn Sie jedoch einige Ausgänge von einer Ausgangs-
Ein/Aus-Verzögerungssequenz ausschließen wie in Schritt 3 beschrieben, kann
der Verzögerungs-Offset abweichen, je nach den Ausgängen, die tatsächlich
sequenziert werden. Die minimalen Einschaltverzögerungen der
Stromversorgungsmodule sind im Spezifikationshandbuch für das modulare
Stromversorgungssystem Keysight N6700 beschrieben.
