Installation der Stromversorgungsmodule
HINWEIS
VORSICHT
HINWEIS
30
Die Informationen dieses Kapitels gelten, wenn Sie ein Grundgerät des Typs N6705 ohne
installierte Stromversorgungsmodule erworben haben, oder wenn Sie dem Grundgerät
ein Stromversorgungsmodul hinzufügen.
Schalten Sie das Grundgerät aus und ziehen Sie das Netzkabel ab, bevor Sie
Stromversorgungsmodule installieren oder entfernen. Treffen Sie vor dem Umgang mit
elektronischen Komponenten die üblichen Vorkehrungen zur elektrostatischen
Entladung.
Benötigte Werkzeuge: T10 Torx-Schraubendreher;
Firmware-Hinweis: Neuere Stromversorgungsmodule können nur bei
Grundgeräten des Typs N6705 mit der neuesten Firmware installiert werden.
Weitere Informationen erhalten Sie im Abschnitt „Updates" weiter oben im
Handbuch. Verfügt Ihr Grundgerät über die neueste Firmware-Version,
installieren Sie das Stromversorgungsmodul. Ist dies nicht der Fall, laden Sie
die neueste Firmware-Version aus dem Internet herunter.
Schritt 1. Entfernung der oberen und unteren Abdeckung.
Lösen Sie die Flügelschrauben, um die Abdeckungen zu entfernen. Stellen Sie
das Gerät auf den Kopf, um die untere Abdeckung zu entfernen.

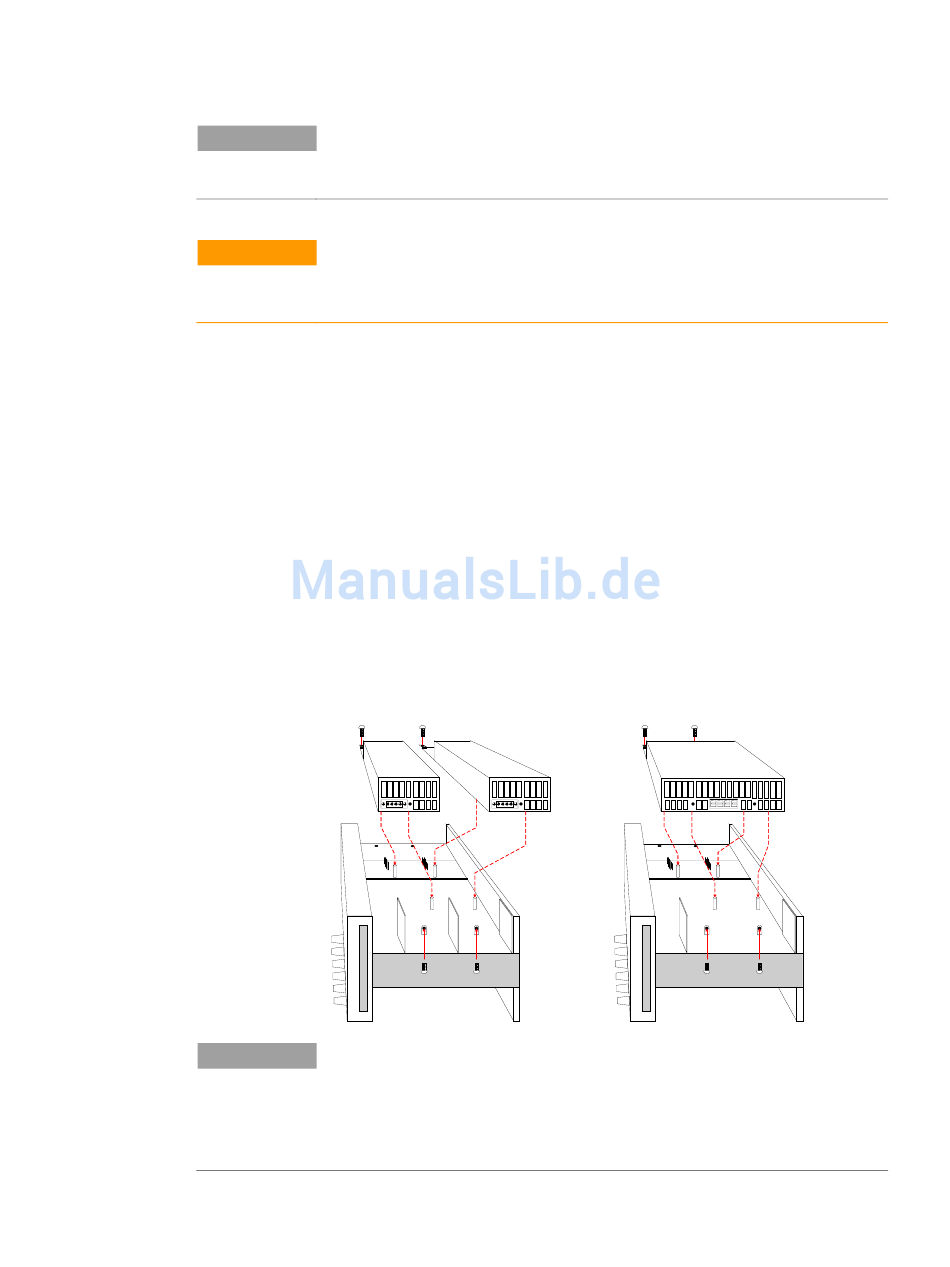

Schritt 2. Positionieren Sie die Stromversorgungsmodule im Grundgerät
Richten Sie die Stromversorgungsmodule über den Polen aus und schieben
Sie es langsam nach unten auf den Anschluss. Setzen Sie die Schrauben an
jedem Ende des Stromversorgungsmoduls ein.
2
1
3
4
Wenn Sie ein Stromversorgungsmodul in doppelter Breite installieren, müssen Sie
zunächst das mittleren Leitblech entfernen. Verwenden Sie zur Entfernung des oberen
Leitblechs einen T10 Torx-Schlüssel, und einen 5,5 mm Inbusschlüssel zur Entfernung
des unteren Leitblechs. Bringen Sie das Leitblech am Speicherort am
gegenüberliegenden Ende des Moduls. Schließen Sie das Stromversorgungsmodul
ausschließlich an Ausgang 1 oder 3 an.
Kleiner Schlitzschraubendreher
5,5 mm Inbusschlüssel
Modell N6705 Benutzerhandbuch
Installation 2
