2 Installation
1. Zur
Frontplatten-
Anschluss-
klemme.
2. 20 A
Anschluss
1. Zur
Frontplatten-
Anschluss-
klemme.
2. HM- Anschluss
3. An den
Rückwand-
anschluss
A. Adapter A,
nur erforderlich
für N6705A
Grundgeräte
1
Modell N6705 Benutzerhandbuch

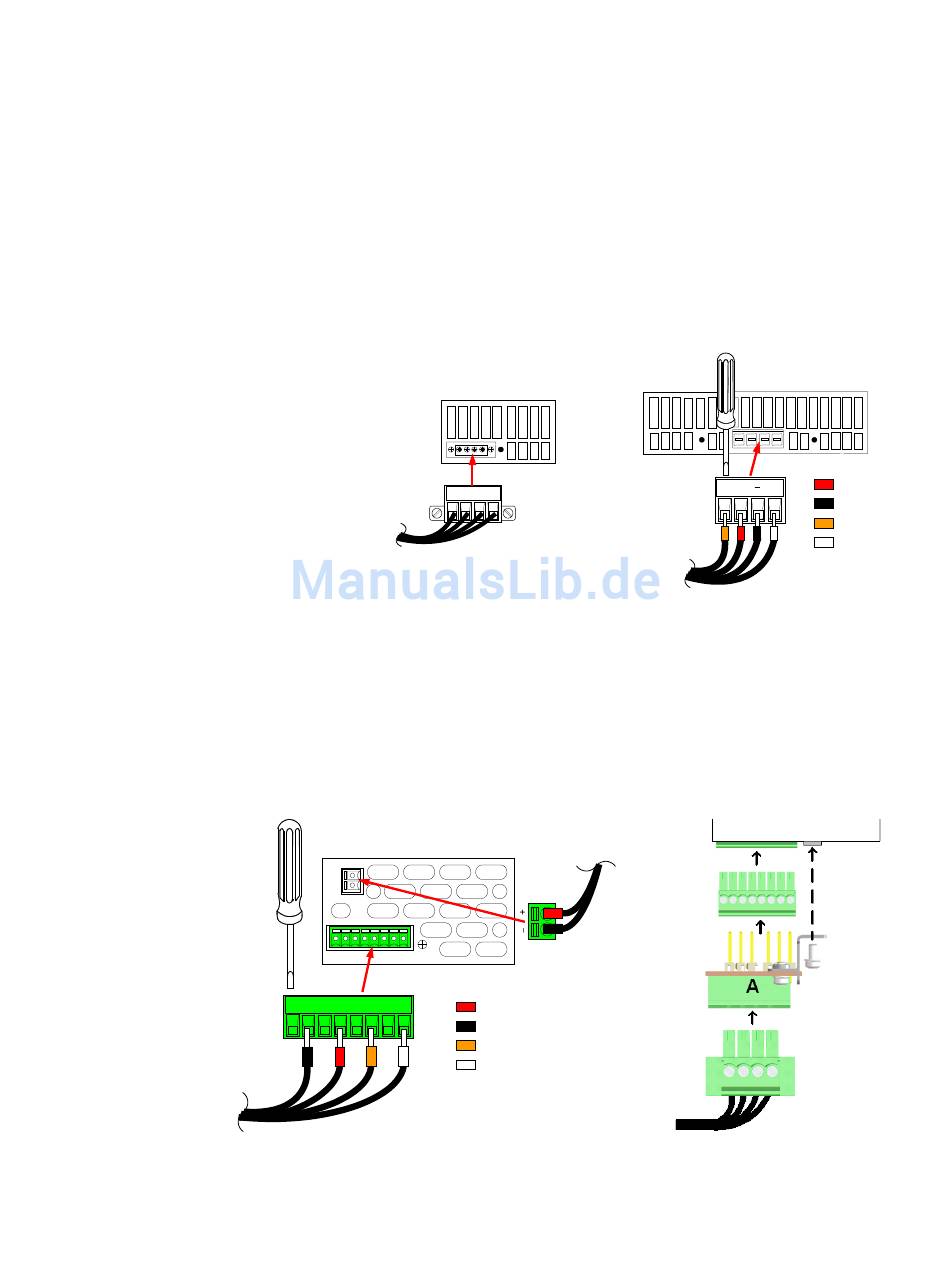

Schritt 3. Schließen Sie den Kabelbaum der Frontplatte an.
Für Stromversorgungsmodule, die 12 A-Ausgangsanschlüsse verwenden –
Stecken Sie den 12 A Anschlussblock einfach in das Stromversorgungsmodul.
Ziehen Sie die Sicherungsschrauben am Anschluss an.
Für Stromversorgungsmodule mit 20 A Ausgangsanschlüssen –
Bei N6705B Grundgeräten den 12 A-Anschlussblock vom Kabelbaum
entfernen und den mit dem Stromversorgungsmodul gelieferten 20
A-Anschlussblock installieren. Farbcode des Ausgangs beachten. Alle
Anschlussschrauben anziehen. Anschluss im Modul installieren.
Bei N6705A Grundgeräten den Kabelbaum mit dem20 A-Anschlussblock
direkt im Stromversorgungsmodul installieren.
Für Stromversorgungsmodule mit 50 A Ausgangsanschlüssen:
siehe „Hochstrom-Ausgangsanschlüsse".
1
Für Keysight N678xA SMU Stromversorgungsmodule–
12A-Anschlussblock vom Kabelbaum entfernen und den mit dem
Stromversorgungsmodul gelieferten 8-poligen Anschlussblock installieren.
Kabelbaum der Frontplatte wie dargestellt am Ausgangsanschluss
installieren. Farbcode des Ausgangs beachten. Alle Anschlussschrauben
anziehen. Ein Adapter „A" ist für die Modulinstallation in Keysight N6705A
Grundgeräten erforderlich.
Bei Modell N6781A das Kabel für Hilfsmessungen („HM") installieren.
HM-Kabel aus dem Lagerort entnehmen und Anschluss in das
Stromversorgungsmodul einstecken. Der Farbcode entspricht dem rückseitig
angebrachten Etikett für Hilfsspannungsmessungen.
Aux Meas +
Aux Meas –
– – + +
G +S G –S
1
3
2
+
–
+
S
–
S
+
2
+s + -s
–
+
S
–
S
