1 Kurzreferenz

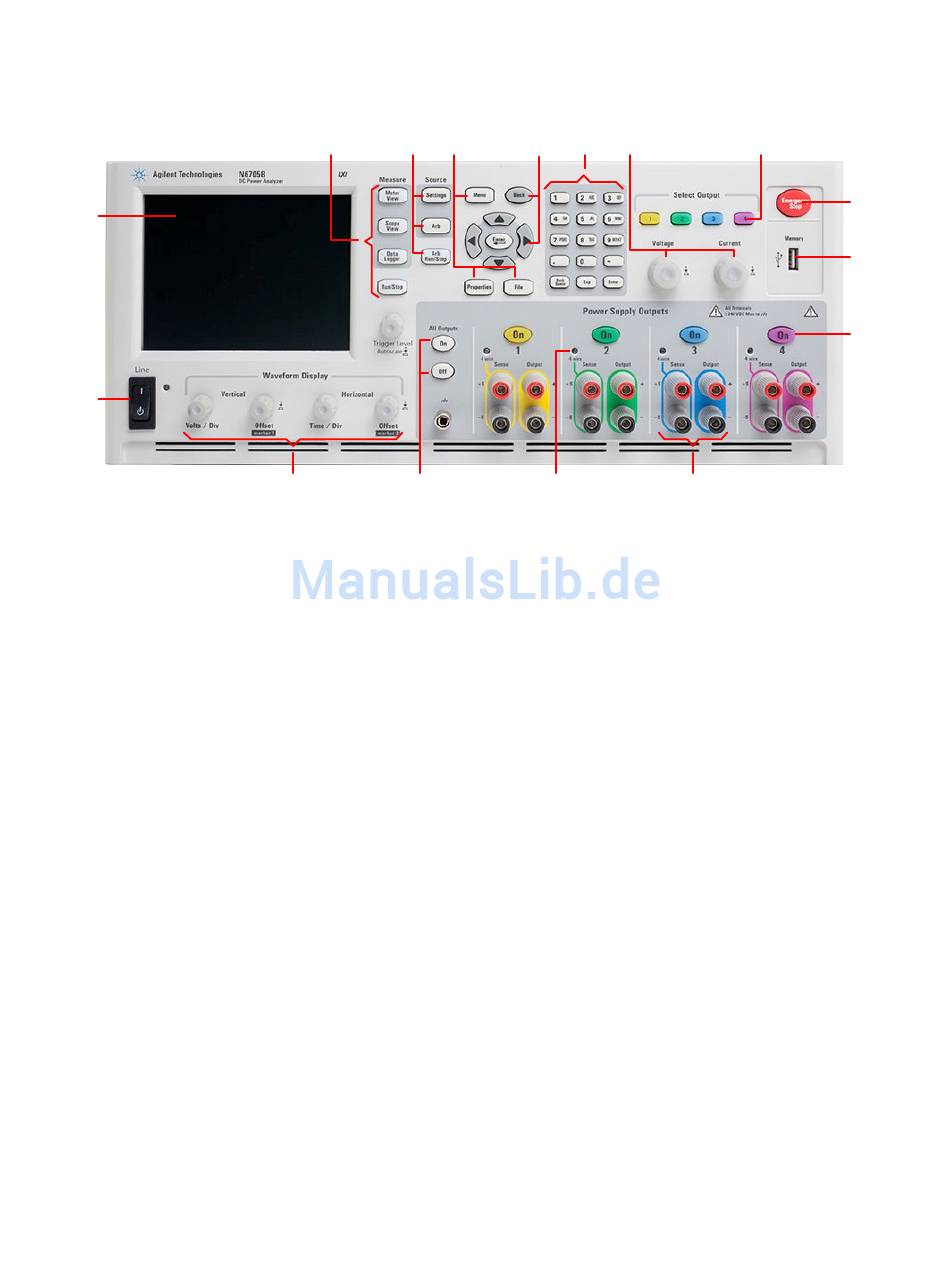

Die Frontplatte – Übersicht
2
1
Line-Schalter
1
Display
2
Measure-Tasten
3
Source-Tasten
4
Menu-, Properties-,
5
File-Tasten
Navigationstasten
6
Numerische/alphanumerische
7
Eingabetasten
Knöpfe Voltage/Current
8
Select Output-Tasten
9
Emergency Stop
10
Speicheranschluss
11
On-Tasten
12
Anschlussklemmen
13
4-Draht
14
All Outputs On/Off-Tasten
15
Steuerungselemente des
16
Wellenform-displays
18
3
4
5
16
15
Das Gerät wird ein- oder ausgeschaltet.
Alle Gerätefunktionen werden angezeigt – die Information ändert sich entsprechend der ausgewählten
Funktion.
Die Messfunktion wird ausgewählt – Ansicht „Meter", Ansicht „Scope" oder „Data Logger".
Die Run/Stop-Taste startet oder beendet die Messung des Oszilloskops oder Datenprotokollierers.
Die Source-Funktion wird programmiert – Source-Einstellungen oder Arbiträrsignal.
Die Arb Run/Stop-Taste startet und beendet die Funktion Arbiträrwellenform.
Die Menü-Taste greift über ein hierarchisches Befehlsmenü auf alle Steuerungsmodi zu.
Die Properties-Taste zeigt die spezifischen Informationen für die aktive Ansicht an (es handelt sich
hierbei um eine Menü-Verknüpfung).
Die File-Taste ermöglicht das Speichern des aktuellen Displays, der aktuellen Geräteeinstellungen und
Messungen.
Diese Taste ermöglicht das Navigieren durch die Dialogfenster für die Steuerung. Drücken Sie auf die
Enter-Taste, um eine Steuerung auszuwählen.
Die Zurück-Taste löscht die in das Dialogfenster eingegebenen Werte und beendet die Steuerung.
Die Tasten dienen zur Eingabe von numerischen und alphanumerischen Werten. Die alphanumerischen
Tasten werden automatisch für Felder aktiviert, bei denen die Eingabe von alphanumerischen Zeichen
möglich ist. Mit einem wiederholten Drücken der Taste ist das Scrollen in den Auswahlmöglichkeiten
möglich.
Mit den Knöpfen Voltage und Current wird die Spannung und Stromstärke für den ausgewählten
Ausgang eingestellt.
Ein Ausgang für die Steuerung wird ausgewählt. Die beleuchtete Taste zeigt den ausgewählten Ausgang
an.
Alle Ausgänge werden sofort ausgeschaltet und alle Arbiträrsignale abgebrochen.
Anschluss eines USB-Speichergeräts. Mit der Option AKY kann der Anschluss entfernt werden.
Einzelne Ausgänge werden ein- oder ausgeschaltet. Die Tasten der eingeschalteten Ausgänge sind
beleuchtet.
Plus- und Minus-Ausgang sowie Bananenbuchsen für Fühlerleitungen an allen Ausgängen.
Es wird angezeigt, ob die 4-Draht-Fühlerleitung am Ausgang aktiviert ist.
Alle Ausgänge werden gemäß der festgelegten Verzögerungen beim Ein- und Ausschalten ein- oder
ausgeschaltet.
Die Ansichten „Scope" und „Data logger" werden gesteuert.
Vertikale Knöpfe steuern die vertikale Größe und Position. Zur Einstellung von Marker 1 Offset drücken.
Horizontale Knöpfe steuern die horizontale Größe und Position. Zur Einstellung von Marker 2 Offset
drücken.
Der Trigger-Knopf verschiebt die Triggerebene nach unten oder oben. Drücken Sie diesen Knopf, um eine
automatische Skalierung vorzunehmen.
6
7
8
14
13
Modell N6705 Benutzerhandbuch
9
10
11
12
