Anschließen der Schnittstellen
GPIB-/USB-Schnittstellen
HINWEIS
48
Der DC Leistungsanalysator unterstützt GPIB-, LAN- und USB-Schnittstellen.
Alle drei Schnittstellen sind beim Einschalten des Geräts aktiv. Schließen Sie
das Schnittstellenkabel an den entsprechenden Schnittstellenanschluss an.
Informationen zur Konfiguration der Schnittstellen finden Sie später in
diesem Kapitel.
Auf der Frontplatte erscheint die Anzeige IO, sobald die Schnittstellen aktiv
sind. Auf der Frontplatte erscheint die Anzeige LAN, wenn ein LAN-Stecker
angeschlossen und konfiguriert wird.
Der DC Leistungsanalysator ermöglicht die Überwachung der Ethernet-
Verbindung. Bei der Überwachung der Ethernet-Verbindung wird der
LAN-Anschluss des Geräts ununterbrochen überwacht und automatisch neu
konfiguriert, wenn das Gerät länger als 20 Sekunden ausgesteckt ist und
wieder an ein Netzwerk angeschlossen wird.
Nähere Informationen über GPIB- und USB-Schnittstellenverbindungen finden Sie im
Keysight Technologies USB/LAN/GPIB Interfaces Connectivity Guide, der sich auf der
mit dem Produkt gelieferten Automation-Ready CD befindet.
Die folgenden Schritte unterstützen Sie dabei, das Gerät schnell an den GPIB

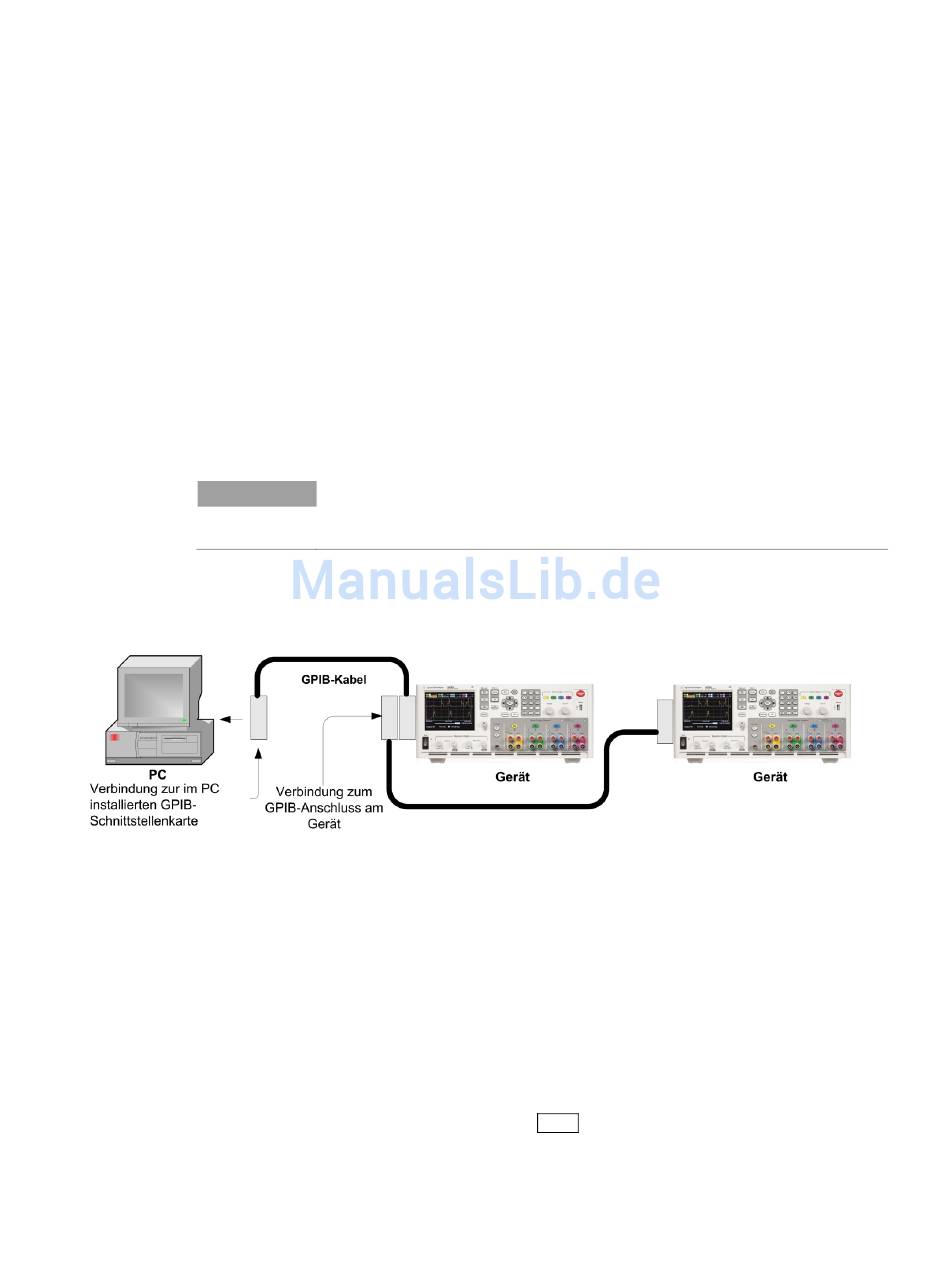

(General Purpose Interface Bus) anzuschließen. Die folgende Abbildung zeigt
ein typisches System für GPIB-Schnittstellen.
1
Installieren Sie die Keysight IO Libraries Suite, die sich auf der mit dem
Produkt gelieferten Automation-Ready CD befindet, falls Sie das noch
nicht getan haben.
2
Wenn Ihr Computer über keine GPIB-Schnittstellenkarte verfügt,
schalten Sie ihn aus und installieren Sie die GPIB-Karte.
3
Schließen Sie das Gerät mit einem GPIB-Schnittstellenkabel an die
GPIB-Schnittstellenkarte an.
4
Mit dem Dienstprogramm Connection Expert der Keysight IO Libraries
Suite können Sie die Parameter der installierten GPIB-
Schnittstellenkarte konfigurieren.
5
Die Die GPIB-Adresse des DC-Leistungsanalysators ist bei Auslieferung
des Geräts auf 5 eingestellt. Drücken Sie zur Anzeige oder Änderung der
GPIB-Adresse die Taste Menu, wählen Sie Utilities, dannI/O
Configuration und GPIB/USB.
