6 Erweiterte Quell- und Messfunktionen
524,288 DATENPUNKTE
VERSATZ = -524,287
ZEIT
HINWEIS
164
Vortriggerdaten angeben
Über das Messsystem können Sie Daten vor, nach oder beim Triggersignal

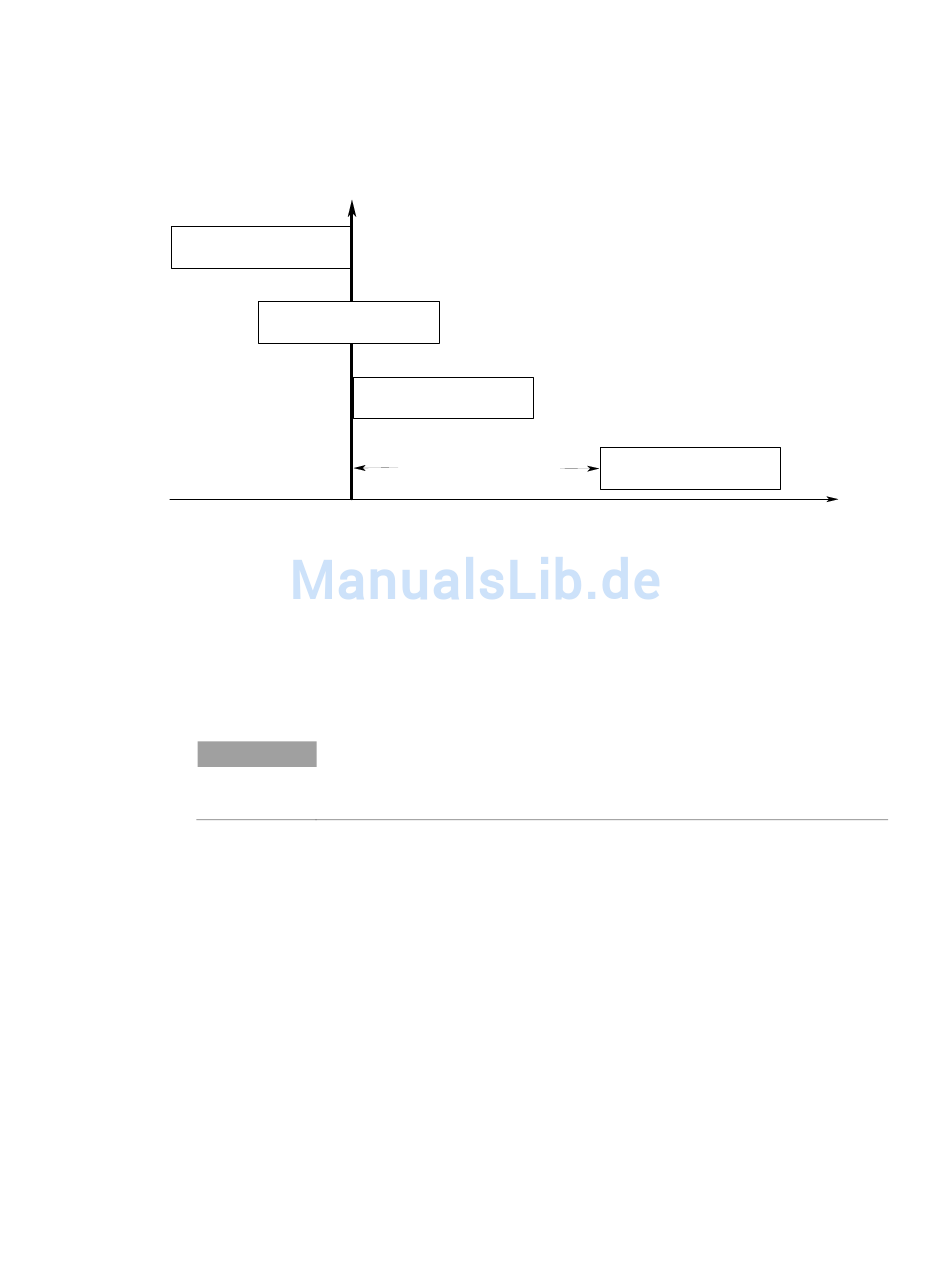

erfassen. Wie in der folgenden Abbildung gezeigt, können Sie den aktuell
gelesenen Datenblock mit Verweis auf den Trigger in den Erfassungspuffer
verschieben. Das ermöglicht das Datensampling vor oder nach dem Triggern.
524,288 DATENPUNKTE
VERSATZ = -262,144
524,288 DATENPUNKTE
VERSATZ = 0
VERSATZ = 0 bis 2E9
TRIGGER
Der folgende Befehl verschiebt den Beginn des Erfassungspuffers im
Verhältnis zum Trigger um 100 Punkte auf Kanal 1:
SENS:SWE:OFFS:POIN 100,(@1)
Liegt der Wert bei 0, werden alle Werte nach dem Trigger genommen. Werte
über 0 können verwendet werden, um eine Verzögerungszeit zu programmieren
vom Empfang des Triggers bis zu dem Moment, in dem die in den Puffer
eingegebenen Werte gültig sind. (Verzögerungszeit = Offset x Abtastzeitraum).
Über negative Werte können Sie Abtastwerte vor dem Trigger erfassen.
Falls während einer Datenerfassung vor dem Trigger ein Trigger auftritt, bevor die
Zählung der Vortriggerdaten abgeschlossen ist, ignoriert das Messsystem diesen Trigger.
Dadurch wird der Abschluss der Messung verhindert, wenn kein weiterer Trigger
generiert wird.
Eine Fensterfunktion angeben
Fensterung ist ein Signalverarbeitungsprozess, der Fehler bei
Durchschnittsmessungen reduziert, die bei vorhandenen periodischen Signalen
und Geräuschen vorgenommen werden. Zwei Fensterfunktionen sind verfügbar:
Rectangular und Hanning Beim Einschalten des Gerätes ist das Messfenster
„RECTangular".
Das „Rectangular"-Fenster berechnet die Durchschnittsmessungen ohne jegliche
Signalverarbeitung. Jedoch können durch ein „Rectangular"-Fenster bei
vorhandenen periodischen Signalen wie z.B. bei AC-Rauschen bei der
Berechnung von Durchschnittsmessungen Fehler auftreten. Dies kann
auftreten, wenn aufgrund des letzten partiellen Zyklus der erfassten Daten eine
ungerade Anzahl von Datenzyklen erfasst wurde.
524,288 DATENPUNKTE
Modell N6705 Benutzerhandbuch
