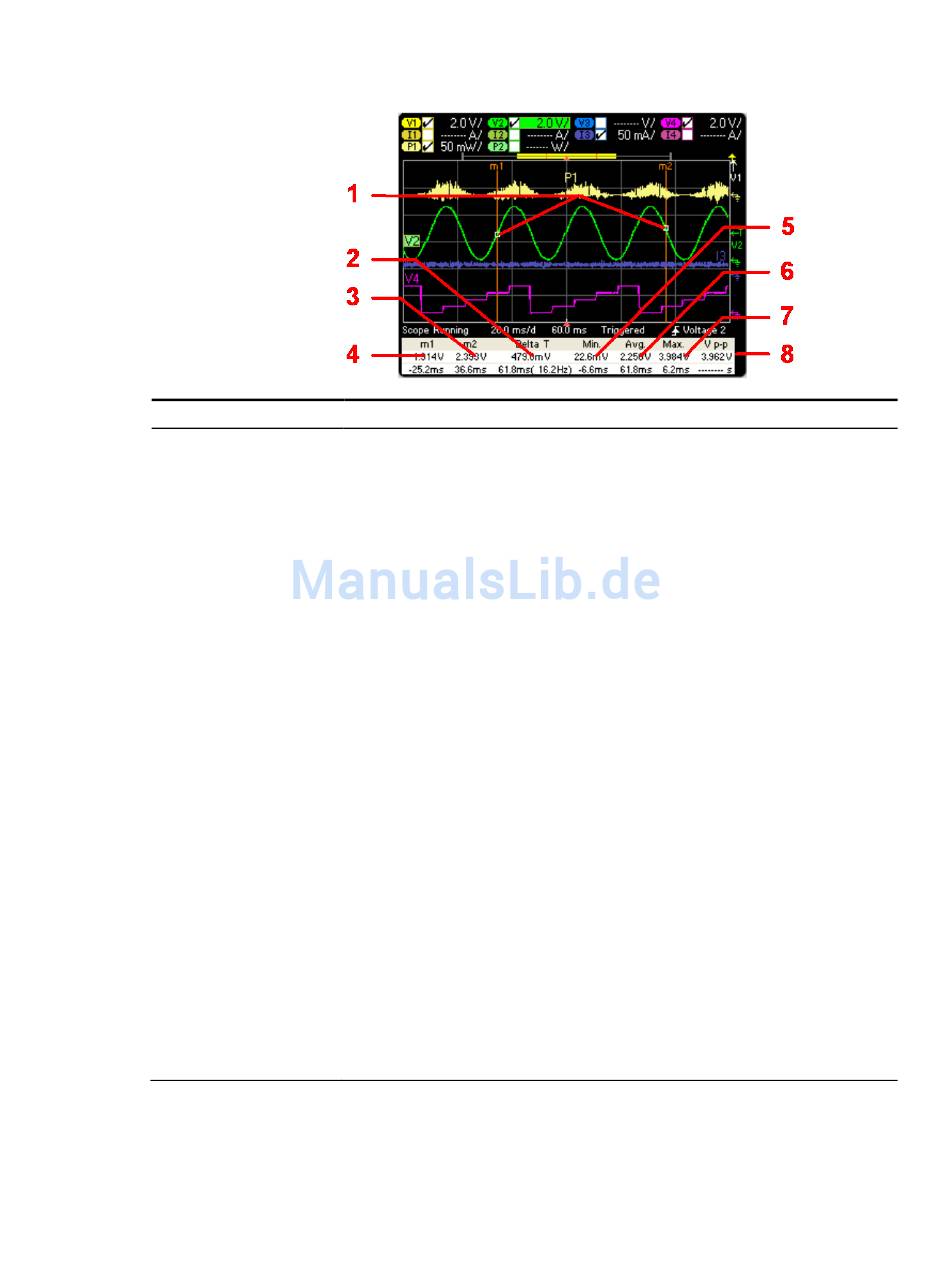

4 Messfunktionen verwenden
Symbol/Feld:
1
m1/m2-Punkte
2
Delta
3
m2
4
m1
5
Min
6
Avg
7
Max
8
V p-p
RMS (falls ausgewählt)
114
Ansicht Marker
Beschreibung:
Die Stellen, an denen die ausgewählte Wellenform von den Messmarkierungen geteilt
wird, werden angegeben. Datenwerte im unteren Bereich der Anzeige beziehen sich
auf die Schnittpositionen der Marker. Berechnungen basieren auf den Datenpunkten
zwischen den Schnittpositionen.
Zeigt das Delta oder den absoluten Unterschied zwischen Markierungen in Einheiten
(Volt, Ampere oder Watt) und in Zeit (Sekunden) an. Der Wert in Klammern ist die
Frequenz, die den reziproken Wert der Zeit darstellt (1/Zeit).
Zeigt den Wert des Markers m2 in Volt, Ampere oder Watt am Schnittpunkt an.
Gibt zudem die Distanz in Zeit an, die die m2-Markierung in Bezug auf die aktuelle
Triggerposition aufweist.
Zeigt den Wert des Markers m1 in Volt, Ampere oder Watt am Schnittpunkt an.
Gibt zudem die Distanz in Zeit an, die die m1-Markierung in Bezug auf die aktuelle
Triggerposition aufweist.
Zeigt den Mindestdatenwert (in Volt, Ampere oder Watt) zwischen den
Markerpositionen der ausgewählten Wellenform an. Gibt zudem die Distanz in Zeit
des Mindestwerts in Bezug auf die aktuelle Triggerposition an.
Berechnet den Durchschnittsdatenwert (in Volt, Ampere oder Watt) zwischen den
Markerpositionen der ausgewählten Wellenform. Time gibt die Zeit zwischen den
Markern an, über die der Durchschnittswert berechnet wird.
Zeigt den Maximaldatenwert (in Volt, Ampere oder Watt) zwischen den
Markerpositionen der ausgewählten Wellenform an. Gibt zudem die Distanz in Zeit
des Maximalwerts in Bezug auf die aktuelle Triggerposition an.
Berechnet die Differenz zwischen den Maximal- und Minimalwerten.
Zeitinformationen sind für berechnete P-P Werte ungültig.
Berechnet den RMS-Wert zwischen den Markerpositionen. Zur Anzeige der
RMS-Werte müssen Sie eine der Messungen im Fenster Scope Marker Properties
deaktivieren Es können nur 5 Messungen gleichzeitig angezeigt werden.
Modell N6705 Benutzerhandbuch
