6 Erweiterte Quell- und Messfunktionen
Quellenbetriebsarten
Einzel-Quadrantenbetrieb
154
Der DC Leistungsanalysator kann über die Ausgangsnennspannung oder den
Ausgangsnennstrom entweder mit Konstantspannung (CV) oder
Konstantstrom (CC) betrieben werden. Der Konstantspannungsmodus ist
definiert als ein Betriebsmodus, in dem die DC-Quelle die Ausgangsspannung
entsprechend der programmierten Spannungseinstellungen trotz Last-,
Leitungs- oder Temperaturänderungen beibehält. Wenn sich also der
Lastwiderstand ändert, bleibt die Ausgangsspannung konstant, während der
Ausgangsstrom sich an die Laständerung anpasst.
Die Konstantstrombetriebsart ist definiert als ein Betriebsmodus, in dem die
DC-Quelle den Ausgangsstrom entsprechend der programmierten
Stromeinstellungen trotz Last-, Leitungs- oder Temperaturänderungen
beibehält. Wenn sich also der Lastwiderstand ändert, bleibt der
Ausgangsstrom konstant, während die Ausgangsspannung sich an die
Laständerung anpasst.
Alle DC-Leistungsmodule außer Keysight Modelle N678xA SMU,
werden als Konstantspannung-Quellen bezeichnet. Dies bedeutet, dass die
Spezifikationen und Betriebseigenschaften für den Betrieb in der
Konstantspannungsbetriebsart optimiert sind. Bedenken Sie, dass das Gerät
nicht für den Betrieb in einer bestimmten Betriebsart programmiert werden
kann. Beim Einschalten wird die Betriebsart durch Spannungseinstellung,

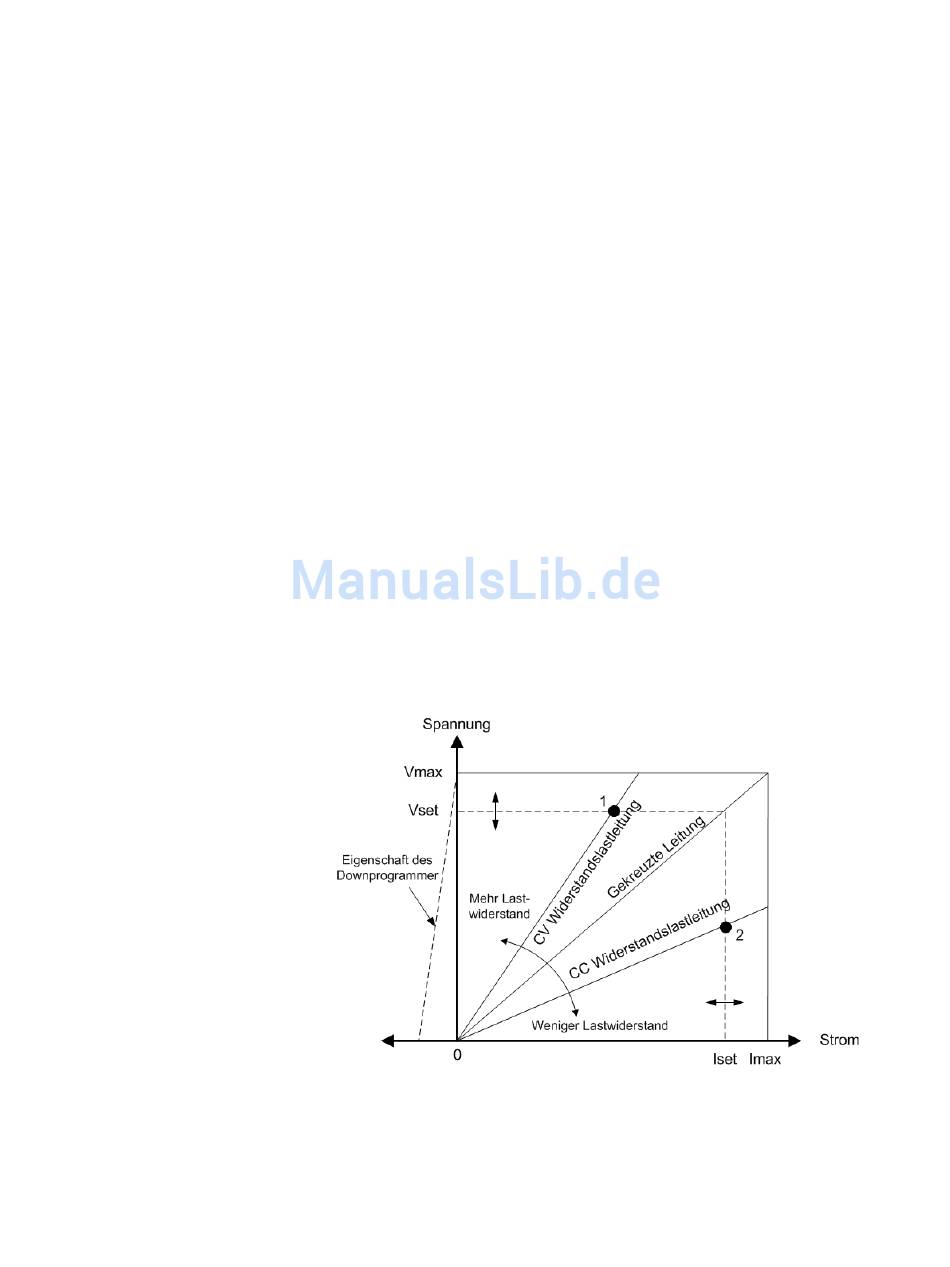

Stromeinstellung und den Lastwiderstand bestimmt. In der folgenden
Abbildung ist der Betriebswert 1 durch eine fixierte Lastleitung definiert, die
den positiven Betriebsquadranten im Konstantspannungsbereich durchläuft.
Betriebswert 2 ist durch eine fixierte Lastleitung definiert, die den positiven
Betriebsquadranten im Konstantstrombereich durchläuft.
Modell N6705 Benutzerhandbuch
