4 Messfunktionen verwenden

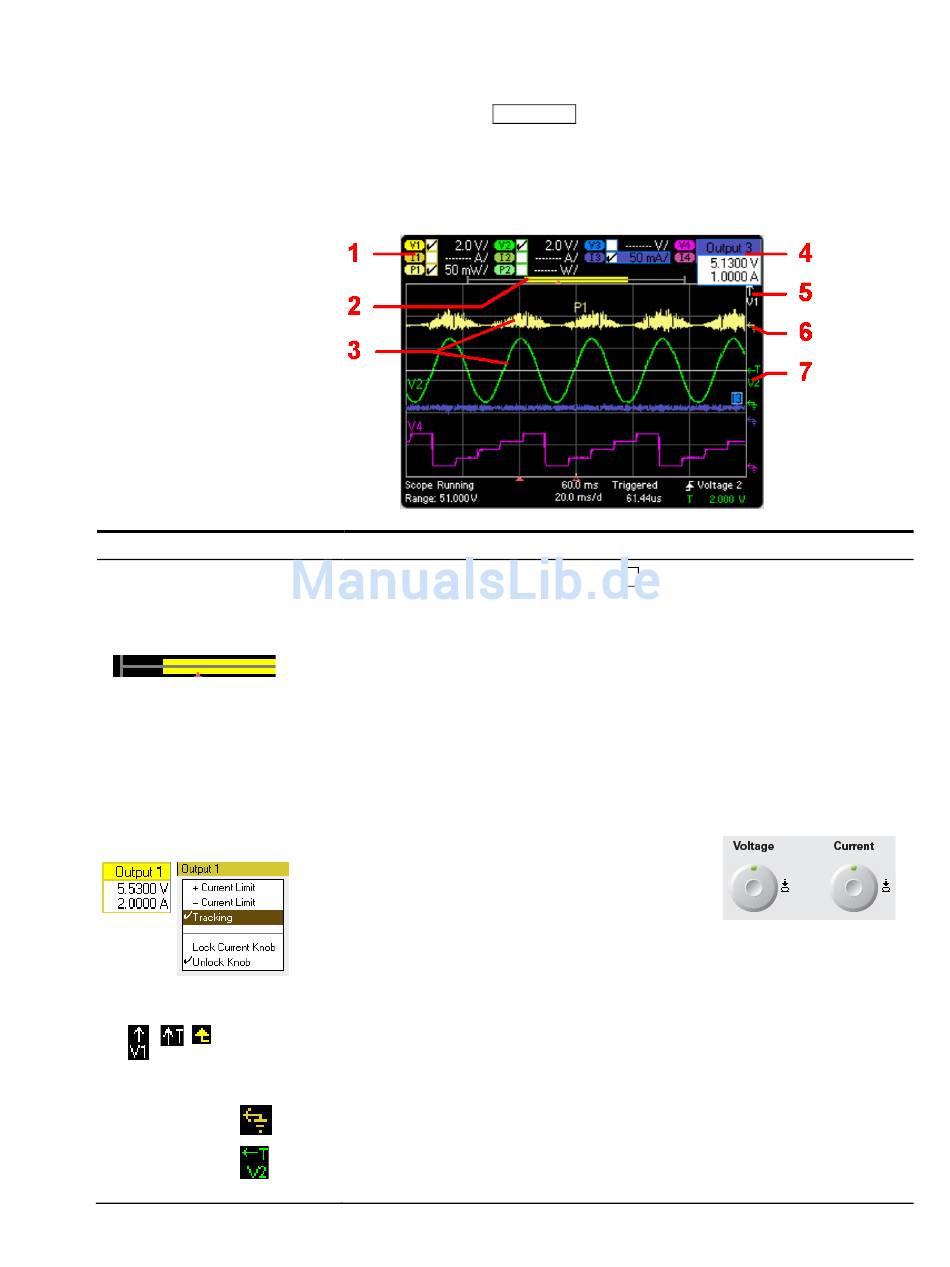

Ansicht „Scope"
Symbol/Feld:
1
Ablaufsteuerung
2
Datenleiste
3
Oszilloskopabläufe
4
Ausgangs-Popups
5
„Außerhalb der Ansicht"-Pfeile
6
Erdungsreferenz
7
Triggerebene
112
Drücken Sie die Taste Scope View, um das Oszilloskop anzuzeigen. Wenn Sie
diese Taste drücken, wechseln Sie zwischen der unten gezeigten Ansicht
„Standard" und der Ansicht „Marker", wodurch Markierungen und
Markierungsberechnungen ermöglicht werden.
Ansicht „Standard"
Beschreibung:
Zeigt die volt/div.- oder curr/div.-Einstellung an. √ weist darauf hin, dass der Ablauf aktiviert ist.
Gedankenstriche (----) weisen darauf hin, dass der Ablauf deaktiviert ist. Wählen Sie den Ablauf und
drücken Sie auf die Enter-Taste, um ihn ein- oder auszuschalten.
Die Datenleiste zeigt alle Signaldaten an, die erfasst wurden. Der gelbe Teil stellt die Daten dar, die
in der Anzeige sichtbar sind. Der schwarze Teil stellt die Daten dar, die nicht angezeigt werden.
Kennzeichnungen für die Spannungsabläufe werden auf der linken Seite des Rasters dargestellt
(V1, V2, V3, V4).
Kennzeichnungen für die Stromstärkenabläufe werden auf der rechten Seite des Rasters angezeigt
(I1, I2, I3, I4).
Kennzeichnungen für die Stromabläufe werden in der Mitte des Rasters angezeigt (P1, P2, P3, P4).
Wenn ein Abschnitt einer Messkurve rot ist, bedeutet dies, dass der Abschnitt der Messkurve sich
außerhalb des Bereichs befindet.
Nur die Modelle N676xA und N678xA SMU können Stromabläufe anzeigen.
Wenn Sie die Spannungs- und Stromstärkeregler drehen, weist
ein Popup-Dialog auf die aktuellen Ausgangseinstellungen hin.
Wenn Sie die Spannungs- und Stromstärkeregler drücken,
weist ein Popup-Dialog auf folgende Aktionen hin:
Spannungs- und Stromstärkeregler aktivieren/deaktivieren.
Wählen Sie bei Modellen N678xA, einen Grenzwert-Parameter, um die Grenzwert-Verfolgung zu
steuern oder auszuwählen.
Weisen darauf hin, dass der Ablauf, in diesem Beispiel V1, sich außerhalb der Ansicht befindet.
Verwenden Sie den Knopf „Vertical Volt/Div" oder den Knopf „Vertical Offset", um den Ablauf
anzuzeigen.
Drücken Sie auf den Trigger Level-Knopf, um alle Abläufe automatisch zu skalieren, damit alle in
der Ansicht angezeigt werden. So wird eine neue Messung getriggert.
Die Erdungsreferenz des Ablaufs. Erdungsreferenzen werden versetzt, so dass sie sich nicht
überschneiden. Der Erdungsreferenz-Versatzwert bezieht sich auf die horizontale Mittellinie des
Rasters.
Zeigt die Position der Triggerebene und des Ausgangs von Spannung oder Stromstärke an. In
diesem Beispiel wird die Spannungstriggerebene von Ausgang 2 angezeigt. Die Triggerquelle und
Amplitude werden im unteren rechten Bereich der Anzeige dargestellt.
Modell N6705 Benutzerhandbuch
