Anhang C Digitalen Anschluss verwenden
Konfigurieren des digitalen Anschlusses
Bidirektionale digitale I/O-Ports
198
In der folgenden Tabelle sind die möglichen Pin-Konfigurationen für die
Funktionen des digitalen Anschlusses aufgeführt. Eine vollständige
Beschreibung der elektrischen Eigenschaften des digitalen Anschlusses
finden Sie in Anhang A.
PIN-Funktion
Digital I/O und Digital In
External Trigger In/Out
Fehlerausgang
Inhibit-Eingang
Ausgangskopplung
Common (⊥)
Neben den konfigurierbaren Pin-Funktionen kann auch die aktive
Signalpolarität jedes einzelnen Pin konfiguriert werden. Wenn Positive
Polarität ausgewählt ist, steht ein logisches True-Signal für hohe Spannung
am Pin. Wenn Negative Polarität ausgewählt ist, steht ein logisches True-
Signal für niedrige Spannung am Pin.
Jeder der sieben Pins kann als bidirektionale digitale Ein- und Ausgänge für
allgemeine Zwecke konfiguriert werden. Die Erdungsreferenz für die Pins ist
Signal Common auf Pin 8. Es gelten folgende Bit-Zuweisungen:
Pin
7
Bit Gewicht
6 (MSB)

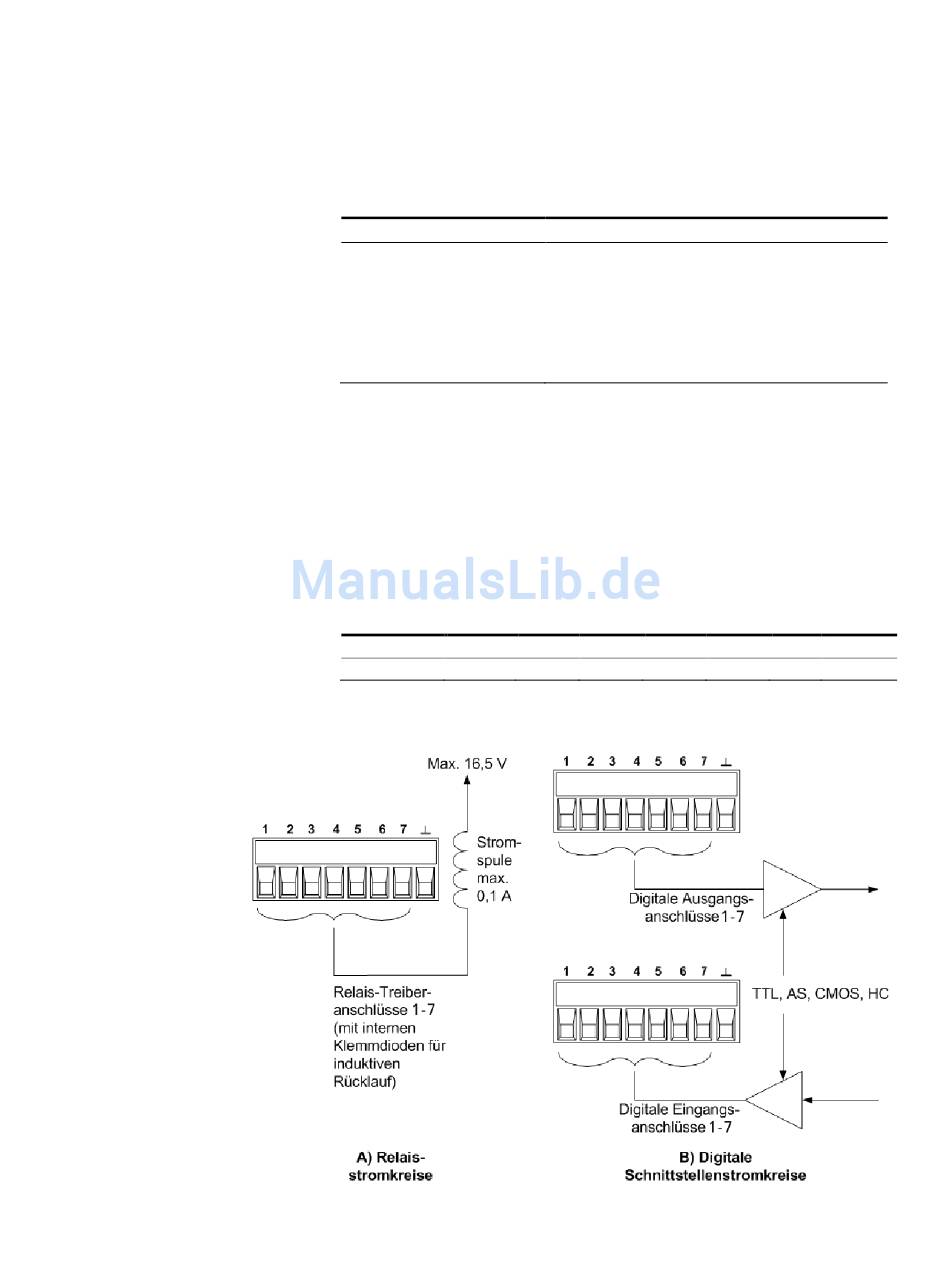

Wie in der folgende Darstellung veranschaulicht, können die I/O-Pins sowohl
für die Steuerung der Relaisstromkreise als auch für digitale
Schnittstellenstromkreise verwendet werden.
Verfügbare konfigurierbare Pins
Pins 1 bis 7
Pins 1 bis 7
Pins 1 und 2
Pin 3
Pins 4 bis 7
Pin 8
6
5
4
5
4
3
Modell N6705 Benutzerhandbuch
3
2
1
2
1
0 (LSB)
