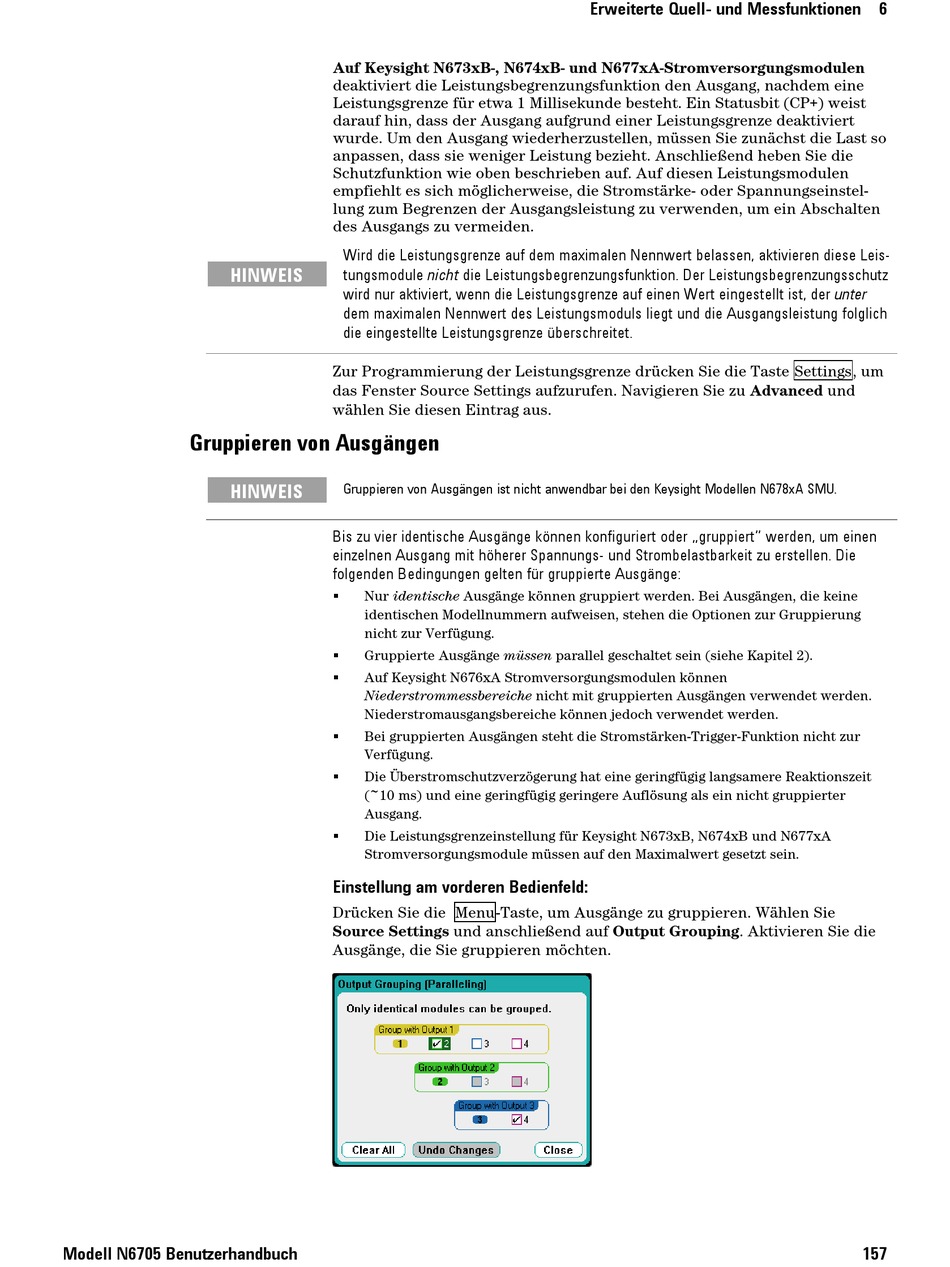

Gruppieren Von Ausgängen - Keysight Technologies N6705 Benutzerhandbuch

HINWEIS
Gruppieren von Ausgängen
HINWEIS
Modell N6705 Benutzerhandbuch
Auf Keysight N673xB-, N674xB- und N677xA-Stromversorgungsmodulen
deaktiviert die Leistungsbegrenzungsfunktion den Ausgang, nachdem eine
Leistungsgrenze für etwa 1 Millisekunde besteht. Ein Statusbit (CP+) weist
darauf hin, dass der Ausgang aufgrund einer Leistungsgrenze deaktiviert
wurde. Um den Ausgang wiederherzustellen, müssen Sie zunächst die Last so
anpassen, dass sie weniger Leistung bezieht. Anschließend heben Sie die
Schutzfunktion wie oben beschrieben auf. Auf diesen Leistungsmodulen
empfiehlt es sich möglicherweise, die Stromstärke- oder Spannungseinstel-
lung zum Begrenzen der Ausgangsleistung zu verwenden, um ein Abschalten
des Ausgangs zu vermeiden.
Wird die Leistungsgrenze auf dem maximalen Nennwert belassen, aktivieren diese Leis-
tungsmodule nicht die Leistungsbegrenzungsfunktion. Der Leistungsbegrenzungsschutz
wird nur aktiviert, wenn die Leistungsgrenze auf einen Wert eingestellt ist, der unter
dem maximalen Nennwert des Leistungsmoduls liegt und die Ausgangsleistung folglich
die eingestellte Leistungsgrenze überschreitet.
Zur Programmierung der Leistungsgrenze drücken Sie die Taste Settings, um
das Fenster Source Settings aufzurufen. Navigieren Sie zu Advanced und
wählen Sie diesen Eintrag aus.
Gruppieren von Ausgängen ist nicht anwendbar bei den Keysight Modellen N678xA SMU.
Bis zu vier identische Ausgänge können konfiguriert oder „gruppiert" werden, um einen
einzelnen Ausgang mit höherer Spannungs- und Strombelastbarkeit zu erstellen. Die
folgenden Bedingungen gelten für gruppierte Ausgänge:
 Nur identische Ausgänge können gruppiert werden. Bei Ausgängen, die keine
identischen Modellnummern aufweisen, stehen die Optionen zur Gruppierung
nicht zur Verfügung.
 Gruppierte Ausgänge müssen parallel geschaltet sein (siehe Kapitel 2).
 Auf Keysight N676xA Stromversorgungsmodulen können
Niederstrommessbereiche nicht mit gruppierten Ausgängen verwendet werden.
Niederstromausgangsbereiche können jedoch verwendet werden.
 Bei gruppierten Ausgängen steht die Stromstärken-Trigger-Funktion nicht zur
Verfügung.
 Die Überstromschutzverzögerung hat eine geringfügig langsamere Reaktionszeit
(~10 ms) und eine geringfügig geringere Auflösung als ein nicht gruppierter
Ausgang.
 Die Leistungsgrenzeinstellung für Keysight N673xB, N674xB und N677xA
Stromversorgungsmodule müssen auf den Maximalwert gesetzt sein.
Einstellung am vorderen Bedienfeld:
Drücken Sie die Menu-Taste, um Ausgänge zu gruppieren. Wählen Sie
Source Settings und anschließend auf Output Grouping. Aktivieren Sie die
Ausgänge, die Sie gruppieren möchten.
Erweiterte Quell- und Messfunktionen 6
157
