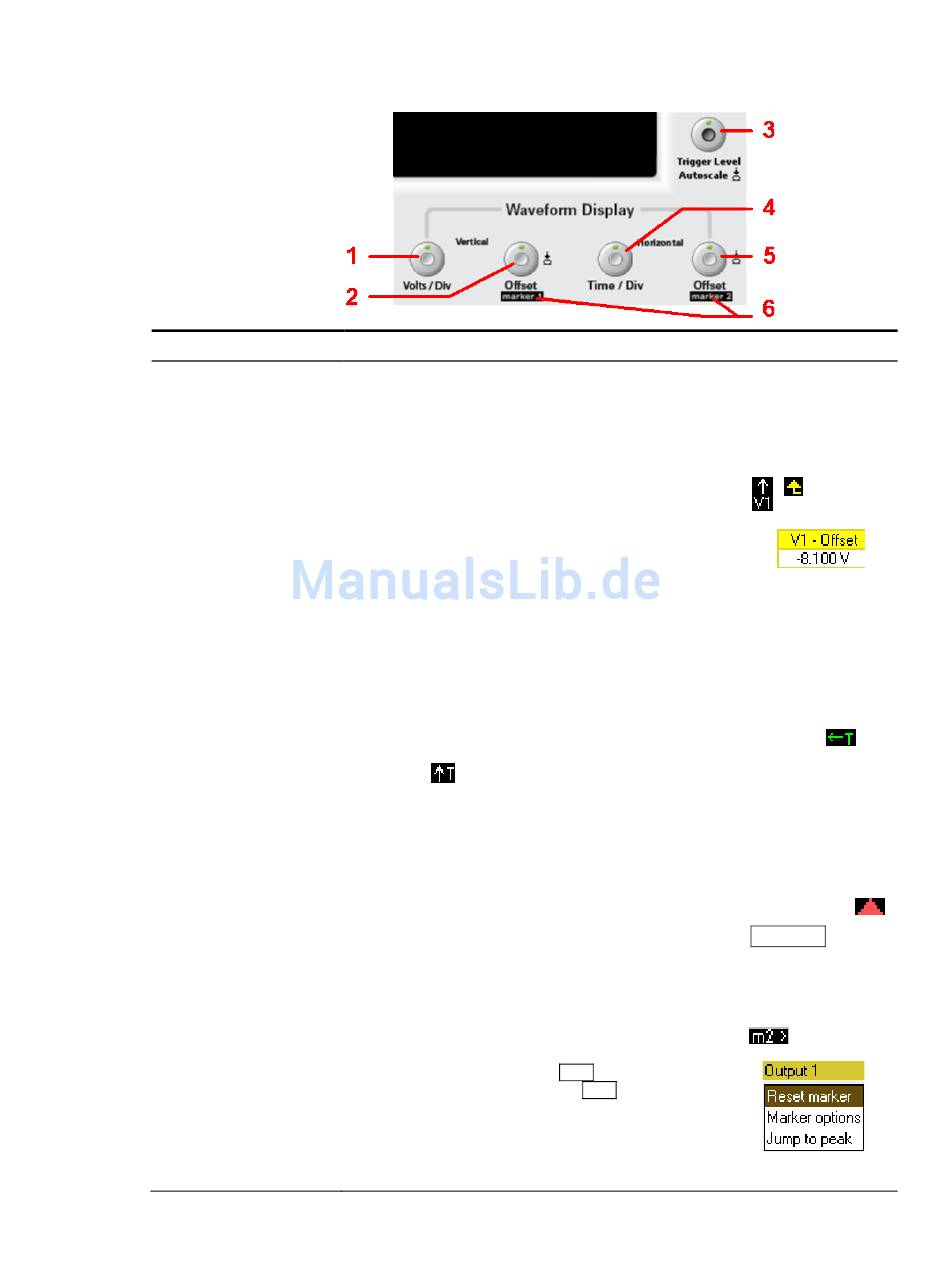

Knopf:
1 Vertical Volts/Div
2 Vertical Offset
3 Trigger Level
4 Horizontal Time/Div
5 Horizontal Offset
6 Marker 1/Marker 2
Modell N6705 Benutzerhandbuch
Verwenden der Knöpfe der Signalansicht
Beschreibung:
Vergrößert oder verkleinert die Wellenform in vertikaler Richtung bezüglich der
zugehörigen Erdungsreferenz. Wird in Volt/Division oder Ampere/Division auf der y-
Achse angegeben. Ist bei Ausgängen mit mehreren Bereichen im Fenster Scope
Range Property „Knob Control" ausgewählt, werden durch Auswahl der
Vertikalverstärkung automatisch kleinere Messbereiche für eine bessere Auflösung
ausgewählt. Wenn der Ablauf sich durch die
Vertikalverstärkung außerhalb der Ansicht befindet, weisen
Pfeilsymbole auf die Richtung des Ablaufs hin.
Verschiebt die Erdungsreferenz des Ablaufs bezüglich der
horizontalen Mittellinie des Rasters nach oben oder unten.
Das Versatz-Popup, das
in der oberen rechten Ecke der Anzeige geöffnet wird, zeigt an,
wie weit die Erdungsreferenz des ausgewählten Ablaufs oberhalb oder unterhalb der
horizontalen Mittellinie des Rasters liegt.
Positive Werte weisen darauf hin, dass sich die Mittellinie oberhalb der
Erdungsreferenz befindet. Negative Werte weisen darauf hin, dass sich die Mittellinie
unterhalb der Erdungsreferenz befindet.
Verschiebt die Triggerebene nach oben und unten, wenn eine Spannungs- oder
Stromstärkenebene als Triggerquelle dient. Die Triggerebene wird durch das
Symbol angegeben. Wenn die Triggerebene außerhalb der Ansicht liegt, weist ein
Pfeilsymbol auf die Richtung der Triggerebene hin. rücken Sie auf den Trigger
Level-Knopf, um die Abläufe der Anzeige automatisch zu skalieren. So wird eine neue
Messung getriggert.
Erweitert oder staucht die Wellenform horizontal um die horizontale Versatzreferenz.
Wird in Zeit/Division auf der x-Achse angegeben. Gilt für ALLE Abläufe.
Verschiebt die Wellenform nach rechts oder links von der horizontalen
Versatzreferenz. Der Triggerpunkt wird durch den ausgefüllten Pfeil dargestellt.
Verschiebt die Messmarker nach rechts oder links. Drücken Sie Scope View, um die
Marker anzuzeigen. Marker werden auf dem ausgewählten Ablauf angezeigt. Werte
im unteren Bereich der Anzeige beziehen sich auf die Schnittstellen der Marker.
Wenn ein Marker außerhalb der Ansicht liegt, weist ein Pfeilsymbol auf die Richtung
der Markierung hin.
Drücken Sie die Knöpfe Marker 1 oder Marker 2, um die Marker
zurückzusetzen. Nach dem Drücken wird folgendes Menü
angezeigt. Drücken Sie die Taste Enter, um den
Marker zurückzusetzen. Drücken Sie Enter erneut, um das
Zurücksetzen rückgängig zu machen. Scrollen Sie nach unten
und wählen Sie Marker-Optionen, um auf das Fenster „Scope
Marker Properties" zuzugreifen. Scrollen Sie nach unten und
wählen Sie „Jump to Peak", um den Marker zum Spitzenmesspunkt der Messkurve
zu bewegen.
