3 Quellfunktionen verwenden

Erweiterte Eigenschaften konfigurieren

70

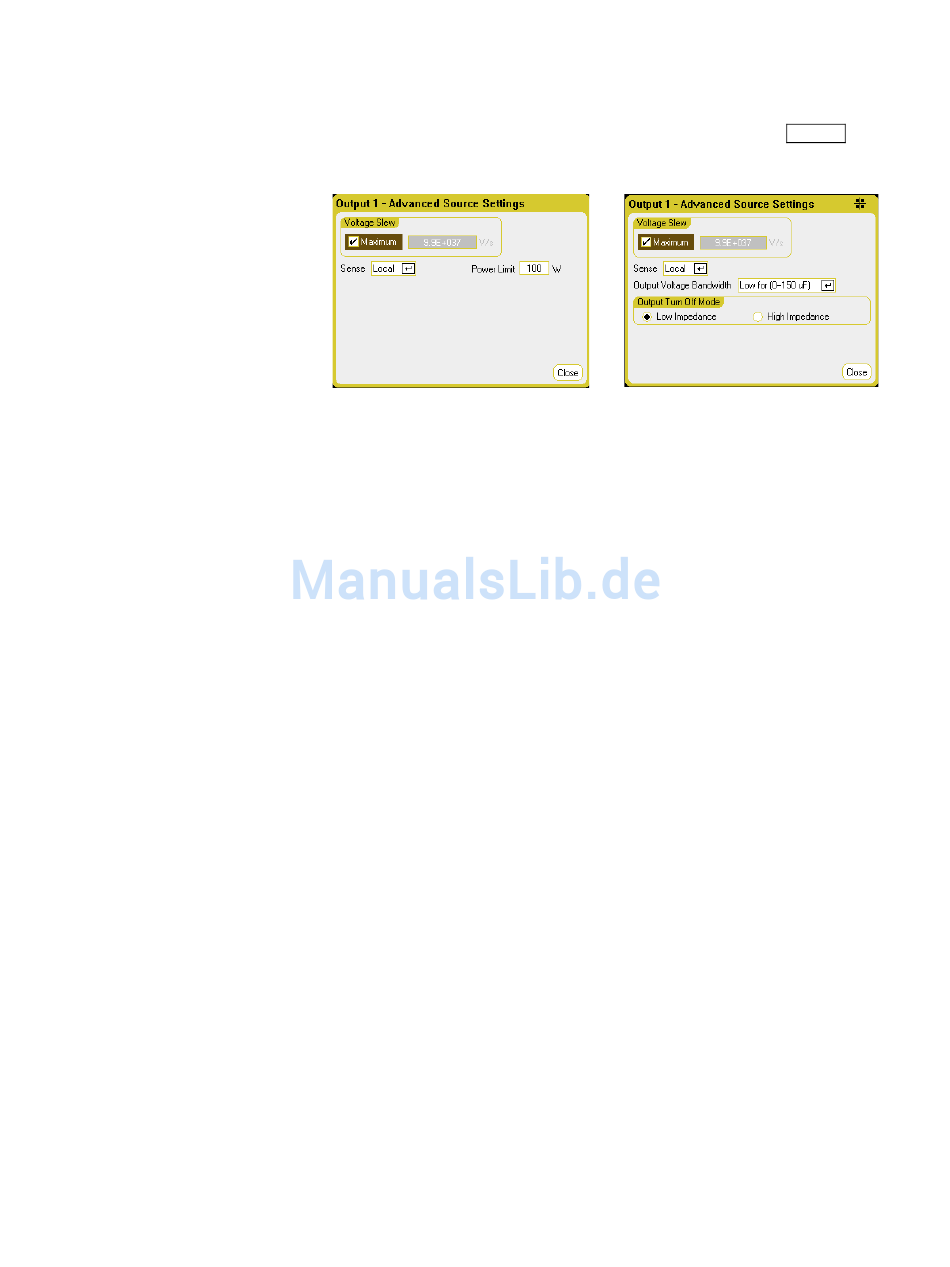

Schaltfläche Advanced - Erweiterte Eigenschaften werden im Fenster
„Erweiterte Eigenschaften" konfiguriert. Drücken Sie die Taste Settings, um
auf das Fenster „Source Settings" zuzugreifen. Navigieren Sie zu Advanced
und wählen Sie diesen Eintrag aus.
Spannungsanstieg - Die Spannungsanstiegsrate bestimmt die Rate, bei der
die Spannung zu einer neuen Einstellung wechselt. Um eine
Spannungsanstiegsgeschwindigkeit zu programmieren, geben Sie die
Geschwindigkeit (V/s) im Feld Voltage Slew ein. Aktivieren Sie Maximum ,
um die schnellste Geschwindigkeit einzustellen. Für die Keysight Modelle
N678xA SMU steht die Spannungsanstiegssteuerung nur im
Spannungsprioritätsmodus zur Verfügung.
Beachten Sie, dass die maximale Anstiegsrate durch die analoge Leistung des
Ausgangsschaltkreises begrenzt ist. Die minimale Anstiegsrate ist
modellabhängig und gehört zu den Funktionen des vollen
Spannungsbereichs. Sie können die minimale Spannungsanstiegsrate mit
dem Befehl VOLT:SLEW? abfragen.
Stromstärkenanstieg – Steht nur für die Keysight Modelle N678xA SMU im
Stromprioritätsmodus zur Verfügung. Die Stromstärkenanstiegsrate
bestimmt die Geschwindigkeit, mit der die Stromstärke zu einer neuen
Einstellung wechselt. Um eine Stromstärkenanstiegsgeschwindigkeit zu
programmieren, geben Sie die Geschwindigkeit (A/s) im Feld Current Slew
ein. Aktivieren Sie Maximum , um die schnellste Geschwindigkeit
einzustellen.
Beachten Sie, dass die maximale Anstiegsrate durch die analoge Leistung des
Ausgangsschaltkreises begrenzt ist. Die minimale Anstiegsrate ist
modellabhängig und gehört zu den Funktionen des vollen
Stromstärkenbereichs. Sie können die minimale Stromstärkenanstiegsrate
mit dem Befehl CURR:SLEW? abfragen.
Sense - De Standardeinstellung für die Fühlung ist lokal, wobei die
Fühlerleitungsanschlüsse direkt an die Ausgangsterminals angeschlossen
sind. Wenn Sie den Fernfühlerleitungsbetrieb verwenden, wie in Kapitel 2
beschrieben, müssen Sie die Fühlerleitungsanschlüsse von den
Ausgangsterminals trennen. Wählen Sie mit den Navigationstasten die
Fühler-Dropdownliste. Durch Aktivieren der Option 4-Wire werden die
Fühlerleitungsanschlüsse von den Ausgangsanschlüssen getrennt. Damit
können Sie den Fernfühlerleitungsbetrieb verwenden.
Leistungsgrenze - Für die meisten DC Leistungsanalysator-Konfigurationen
steht die volle Leistung aller installierter Stromversorgungsmodule zur
Verfügung. Es ist jedoch möglich, ein Grundgerät zu konfigurieren, in dem
die kombinierte Leistung aller Stromversorgungsmodule die 600 W-Leistung
des Grundgeräts übertrifft. Im Feld Power Limit können Sie die Leistung
eines einzelnen Ausgangs reduzieren und so verhindern, dass die
kombinierte Leistung die Leistung des Grundgeräts übertrifft.
