3 Quellfunktionen verwenden
94

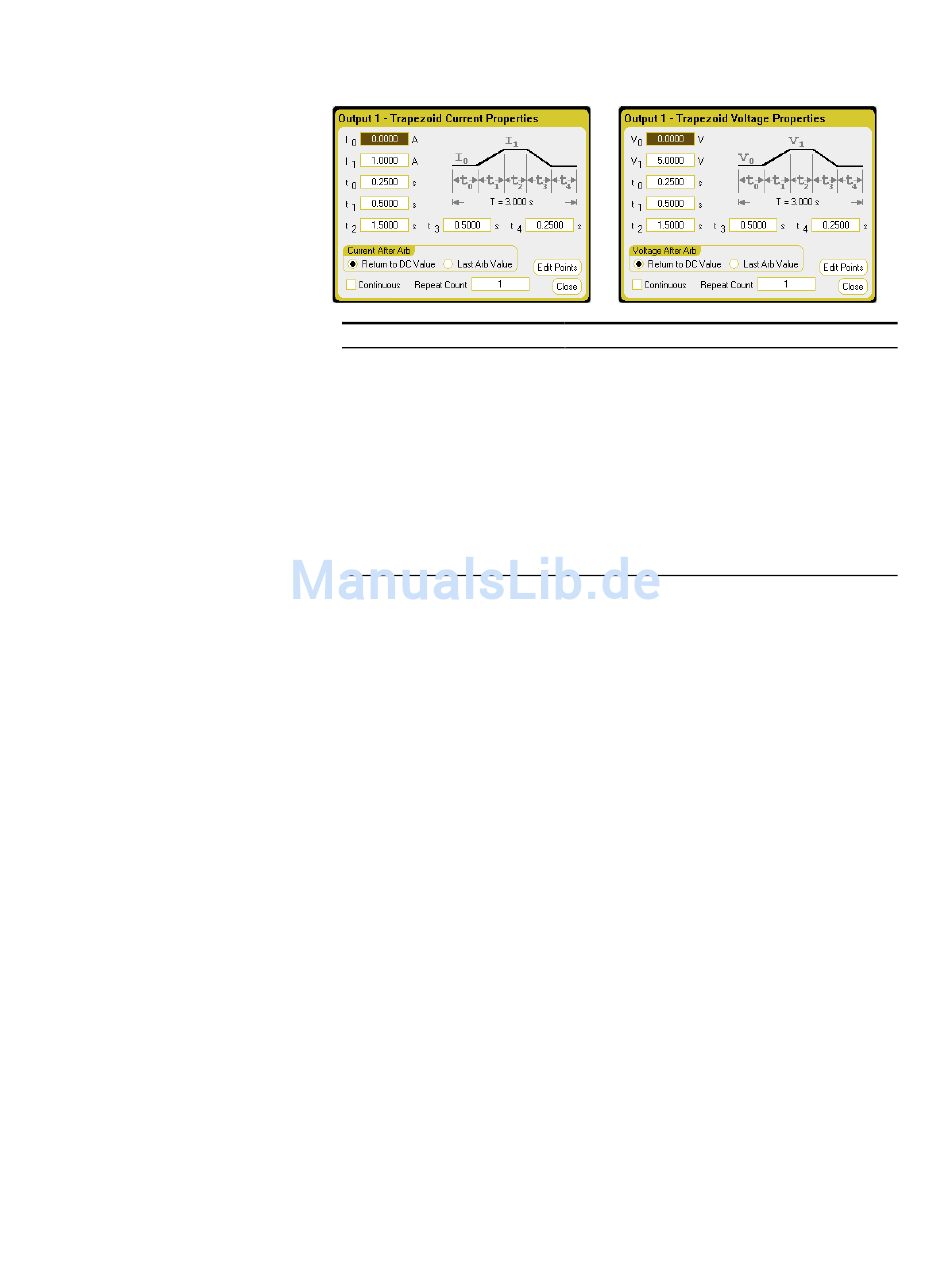

Trapezparameter
Parameter:
Start Setting (I
or V
)
0
0
Peak Setting (I
or V
)
1
1
Delay (T
)
0
Rise Time (T
)
1
Peak Width (T
)
2
Fall Time (T
)
3
End Time (T
)
4
Über die Remoteschnittstelle:
Die Einstellung vor und nach dem Trapez:
ARB:CURR:TRAP:STAR 0,(@1)
ARB:VOLT:TRAP:STAR 0,(@1)
Die Spitzeneinstellung:
ARB:CURR:TRAP:TOP 1,(@1)
ARB:VOLT:TRAP:TOP 5,(@1)
Die Verzögerung, nachdem der Trigger empfangen wurde und bevor das
Trapez ausgeführt wird:
ARB:CURR:TRAP:STAR:TIM 0.25,(@1)
ARB:VOLT:TRAP:STAR:TIM 0.25,(@1)
Der Zeitraum, während dessen das Trapez ansteigt (RTIM) und abfällt
(FTIM):
ARB:CURR:TRAP:RTIM 0.5,(@1)
ARB:VOLT:TRAP:RTIM 0.5,(@1)
ARB:CURR:TRAP:FTIM 0.5,(@1)
ARB:VOLT:TRAP:FTIM 0.5,(@1)
Die Breite der Spitze:
ARB:CURR:TRAP:TOP:TIM 1.5,(@1)
ARB:VOLT:TRAP:TOP:TIM 1.5,(@1)
Der Zeitraum, während dessen der Ausgang nach dem Trapez bei der
Endeinstellung verbleibt:
ARB:CURR:PULS:END:TIM 0.25,(@1)
ARB:VOLT:PULS:END:TIM 0.25,(@1)
Beschreibung:
Die Einstellung vor und nach dem Trapez.
Die Spitzeneinstellung.
Die Verzögerung, nachdem der Trigger empfangen
wurde und bevor das Trapez ausgeführt wird.
Der Zeitraum, während dessen das Trapez
ansteigt.
Die Breite der Spitze.
Der Zeitraum, während dessen das Trapez abfällt.
Der Zeitraum, während dessen der Ausgang bei
der Endeinstellung verbleibt, nachdem das Trapez
abgeschlossen ist.
Modell N6705 Benutzerhandbuch
