4 Messfunktionen verwenden

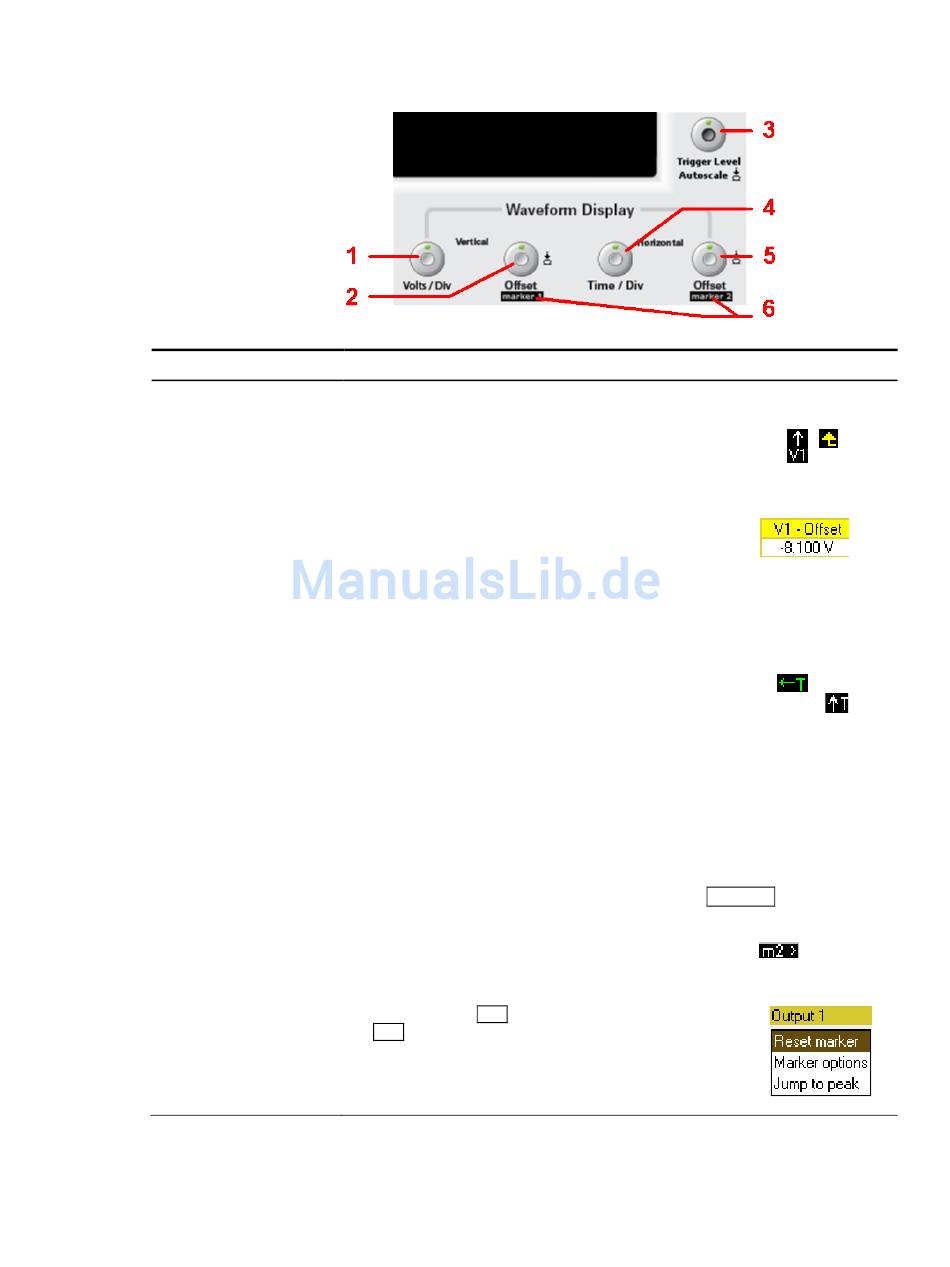

Knopf:
1 Vertical Volts/Div
2 Vertical Offset
3 Trigger Level
4 Horizontal Time/Div
5 Horizontal Offset
6 Marker 1/Marker 2
126
Verwenden der Knöpfe der Signalansicht
Beschreibung:
Vergrößert oder verkleinert die Wellenform in vertikaler Richtung bezüglich der
zugehörigen Erdungsreferenz. Wird in Volt/Division oder Ampere/Division
auf der y-Achse angegeben. Wenn der Ablauf sich durch die
Vertikalverstärkung außerhalb der Ansicht befindet, weisen Pfeilsymbole
auf die Richtung des Ablaufs hin.
Verschiebt die Erdungsreferenz des Ablaufs bezüglich der horizontalen Mittellinie des Rasters
nach oben oder unten. Das Versatz-Popup, das
in der oberen rechten Ecke der Anzeige geöffnet wird, zeigt an,
wie weit die Erdungsreferenz des ausgewählten Ablaufs oberhalb oder
unterhalb der horizontalen Mittellinie des Rasters liegt.
Positive Werte weisen darauf hin, dass sich die Mittellinie oberhalb der Erdungsreferenz
befindet. Negative Werte weisen darauf hin, dass sich die Mittellinie unterhalb der
Erdungsreferenz befindet.
Verschiebt die Triggerebene nach oben und unten, wenn eine Spannungs- oder
Stromstärkenebene als Triggerquelle dient. Die Triggerebene wird durch das
angegeben. Wenn die Triggerebene außerhalb der Ansicht liegt, gibt ein Pfeilsymbol
die Richtung der Triggerebene an. Beachten Sie, dass Triggerebenen im Modus „Normal
(interleaved)" nicht verfügbar sind.
rücken Sie auf den Trigger Level-Knopf, um die Abläufe der Anzeige automatisch zu skalieren.
Verkleinert oder vergrößert die Datenansicht, so dass Sie Wellenformdetails anzeigen können.
Die Zahlen im unteren Anzeigebereich weisen auf die Position der angezeigten Daten in Bezug
auf das gesamte Datenprotokoll hin.
Verschiebt den Rasterbereich entlang der protokollierten Daten nach rechts oder links.
Verschiebt die Messmarker nach rechts oder links. Drücken Sie Data Logger, um die Marker
anzuzeigen. Marker werden auf dem ausgewählten Ablauf angezeigt. Werte im unteren Bereich
der Anzeige beziehen sich auf die Schnittstellen der Marker. Wenn ein Marker außerhalb der
Ansicht liegt, weist ein Pfeilsymbol auf die Richtung der Markierung hin.
Drücken Sie die Knöpfe Marker 1 oder Marker 2, um die Marker zurückzusetzen. Nach dem
Drücken wird folgendes Menü angezeigt.
Drücken Sie die Taste Enter, um den Marker zurückzusetzen. Drücken
Sie Enter erneut, um das Zurücksetzen rückgängig zu machen. Scrollen
Sie nach unten und wählen Sie Marker-Optionen, um auf das Fenster
„Datalogger Marker Properties" zuzugreifen. Scrollen Sie nach unten
und wählen Sie „Jump to Peak", um den Marker zum Spitzenmesspunkt
der Messkurve zu bewegen.
