3.14 Motorsteuerung
Die folgenden Bedienelemente der Motorsteuerung sind
bequem auf der Fahrerkonsole zugänglich.
Zündschloss
• ACC (A): Die Elektroanlage des Schwadmähers wird
eingeschaltet, ohne den Motor zu starten
• AUS (B): Die Elektroanlagen ist AUSGESCHALTET
• BETREIB (C): In dieser Stellung läuft der Motor
• START (D): Den Schalter ganz im Uhrzeigersinn drehen,
um den Motor anzulassen, und loslassen, um den
Schalter in die Stellung BETRIEB zu bringen.
WICHTIG:
Den Zündschlüssel abziehen, wenn der Schwadmäher nicht in
Betrieb ist. Der Zündschlüssel verriegelt auch die Türen und den
Werkzeugkasten auf der linken Plattform.
Gashebel (A)
Steuert den Motordrehzahlbereich
• MAX: Hebel nach vorne drücken
• MIN: Hebel nach hinten ziehen
Display der Ernteleistungsanzeige (B)
• Überwachung der Tankfüllung
• Überwachung des AdBlue-Füllstands
• Anzeige für hohe Temperatur des Abgassystems
• Reinigungssperre und Zwangsanzeige des Abgassystems
• Geschwindigkeitsüberwachung (Fahrt; Drehzahl Motor,
Messer/Scheibe, Haspel, Förderband und Kühlgebläse)
• Drucküberwachung (Messer, Haspel, Förderband und Kompressor)
• Motorparameter (Kühlmitteltemperatur, Kraftstoffverbrauch und Motorlast)
• Schneidwerksstellung
Weitere Informationen über die Ernteleistungsanzeige finden Sie unter
215883
FAHRERPLATZ

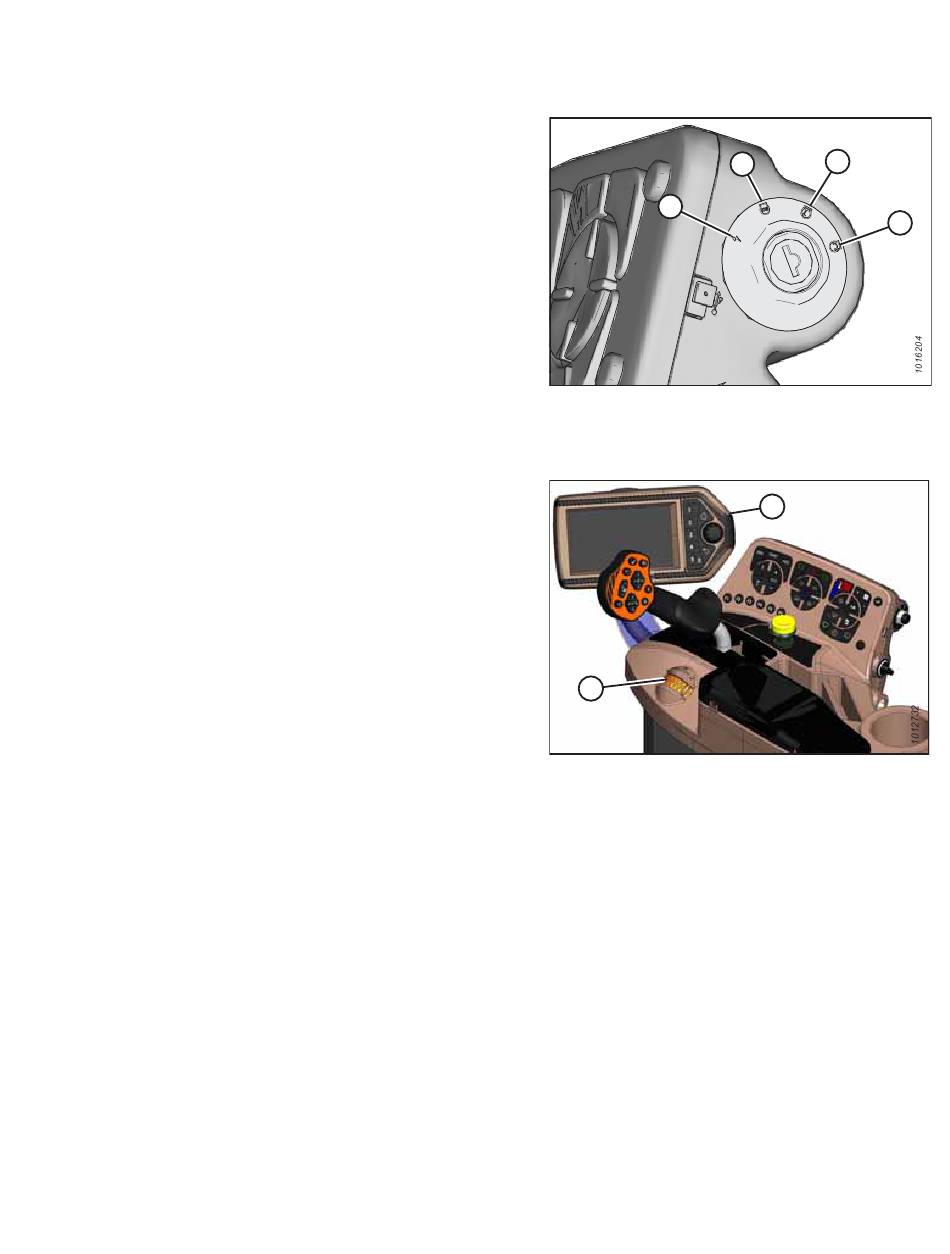

Abbildung 3.50: Zündschloss an der Bedienerkonsole
A
Abbildung 3.51: Motorsteuerung
3.17 Display der Ernteleistungsanzeige, Seite
71
C
B
A
B
D
83.
Revision A
