2. Die Plattform (A) in Richtung Fahrerkabine ziehen, bis sie
anhält und der Riegel einrastet.
5.4.3 Einstellen der Plattform
Um den richtigen Abstand zwischen der Plattform und dem Tragrahmen zu erreichen, kann eine Anpassung der
Verriegelung erforderlich sein.
1. Die Verriegelung (B) unter der Plattform suchen.
2. Die Position der Verriegelung einstellen, indem die
Schrauben (A) gelöst und die Verriegelung (B) verschoben
werden.
3. Die Schrauben (A) wieder festziehen und die Plattform
schließen.
4. Der Gummipuffer (B) am Fahrerhausende der Plattform
sollte 52–60 mm (2–2 3/8 Zoll) messen, wenn er richtig
gegen den Tragrahmen gedrückt ist. Die Plattform sollte
darüber hinaus fest an der vorderen Führung (A) anliegen.
BEACHTEN:
Die obere Platte der Plattform wurde aus Gründen der
Übersichtlichkeit entfernt.
5. Wenn nachgestellt werden muss, die beiden Schrauben (C)
lösen und die Aufnahme wie erforderlich verschieben.
6. Die Schrauben (C) mit 39,5 Nm (29,1 lbf ft) festziehen.
215883
WARTUNG UND SERVICE

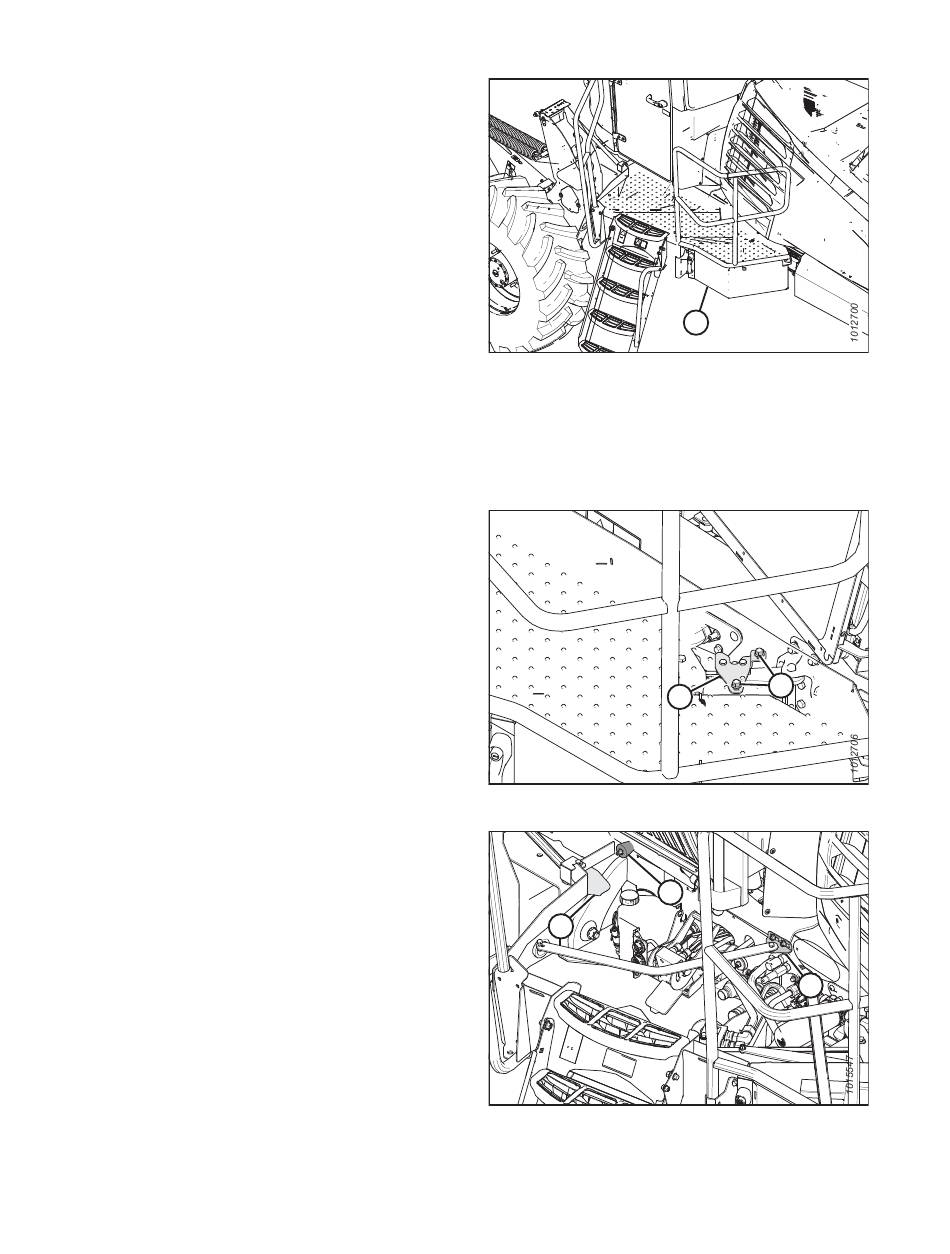

Abbildung 5.8: Linke Fahrerhaus-vorn-Plattform
Abbildung 5.9: Linke Plattform
Abbildung 5.10: Linke Plattform
248
A
B
B
A
A
C
Revision A
