ANKUPPELN UND ABKUPPELN EINES SCHNEIDWERKS AM BZW. VOM SCHWADMÄHER

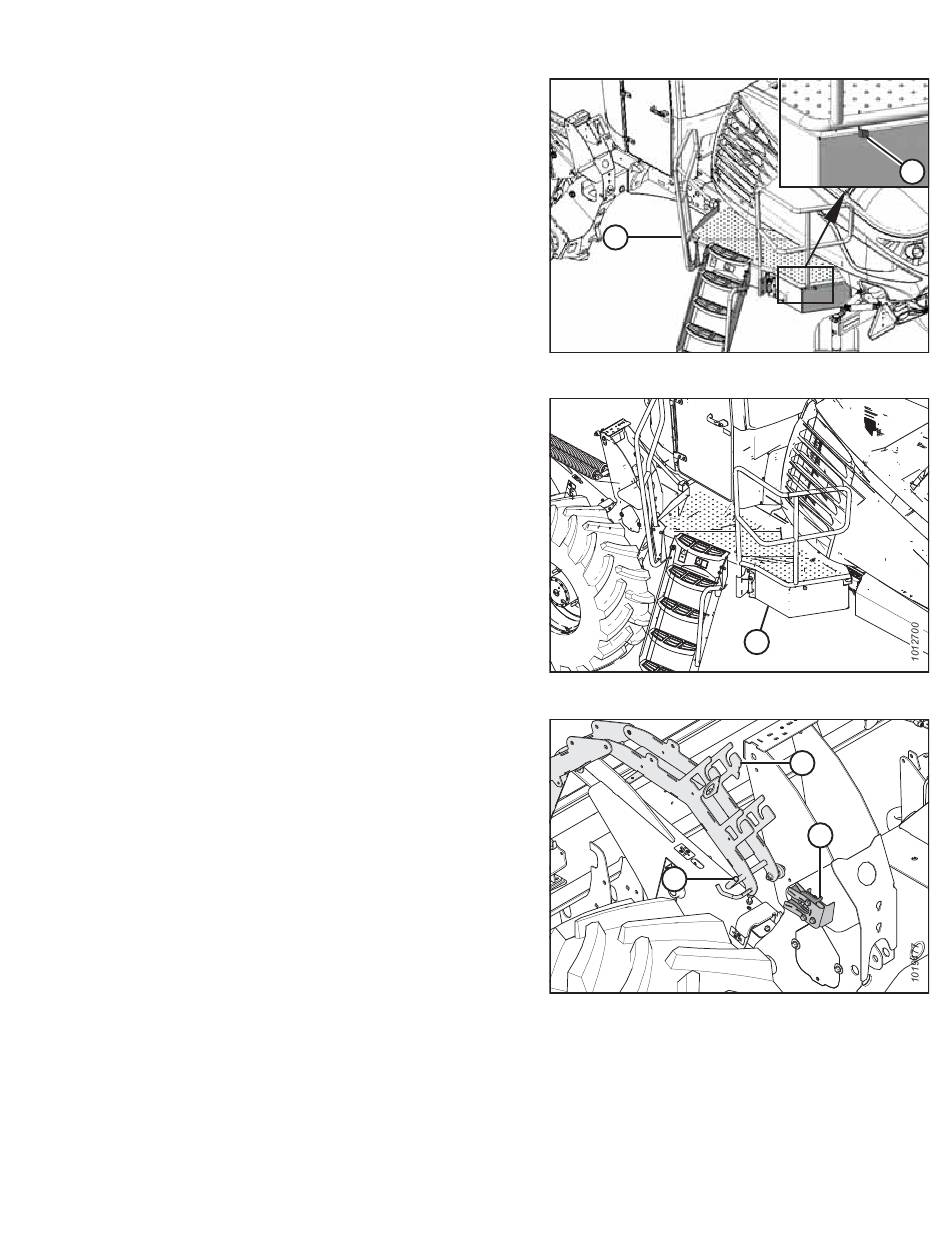

13. Den Riegel (A) drücken, um die Plattform (B) zu entriegeln.
14. Die Plattform (A) in Richtung Fahrerkabine ziehen, bis sie
anhält und der Riegel einrastet.
15. Das Schlauchmanagementsystem (A) vom Schwadmäher
trennen, indem Sie den Verriegelungshebel (B) ziehen, um
die Verriegelung zu öffnen. Die Verriegelung offen halten
und das Schlauchmanagementsystem (A) mit dem Griff (C)
vom Schneidwerk weg bewegen.
215883
B
Abbildung 4.128: Linke Fahrerhaus-vorn-Plattform
Abbildung 4.129: Linke Fahrerhaus-vorn-Plattform
C
Abbildung 4.130: Hydraulikschlauch-
Managementsystem
183
A
1015478
A
A
B
Revision A
