10. Prüfen, ob der Riemen richtig in allen Riemenscheibenrillen
sitzt.
11. Die Verdichterriemen (C) montieren.
12. Den Verdichter (B) vom Motor wegdrücken, sodass eine
Kraft von 45 N (10 lbf) die Riemen (C) in der Mitte um
5 mm (3/16 Zoll) durchbiegt.
BEACHTEN:
Die Lasche (D) an der Halterung kann als Stütze zum
Aufhebeln verwendet werden.
13. Die Befestigungselemente des Verdichters (A) festziehen.
14. Die Spannung erneut prüfen und bei Bedarf nachstellen.
15. Die Motorhaube schließen. Eine Anleitung finden Sie im
Abschnitt
5.3.2 Schließen der Motorhaube, Seite
Spannen der Verdichterriemen für die Klimaanlage
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen der Maschine auszuschließen, vor
Verlassen des Fahrersitzes immer den Motor abstellen und den Zündschlüssel abziehen.
1. Den Motor abstellen und den Zündschlüssel abziehen.
2. Die Motorhaube öffnen. Eine Anleitung finden Sie im Abschnitt
3. Die Befestigungselemente des Verdichters (A) lösen.
4. Den Verdichter (B) vom Motor wegdrücken, sodass eine
Kraft von 45 N (10 lbf) die Riemen (C) in der Mitte um
5 mm (3/16 Zoll) durchbiegt.
BEACHTEN:
Die Lasche (D) an der Halterung kann als Stütze zum
Aufhebeln verwendet werden.
5. Die Befestigungselemente des Verdichters (A) festziehen.
6. Die Spannung erneut prüfen und bei Bedarf nachstellen.
7. Die Motorhaube schließen. Eine Anleitung finden Sie im
Abschnitt
5.3.2 Schließen der Motorhaube, Seite
Auswechseln von Verdichterriemen für Klimaanlagen
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen der Maschine auszuschließen, vor
Verlassen des Fahrersitzes immer den Motor abstellen und den Zündschlüssel abziehen.
1. Den Motor abstellen und den Zündschlüssel abziehen.
2. Die Plattform öffnen. Eine Anleitung finden Sie im Abschnitt
3. Die Motorhaube öffnen. Eine Anleitung finden Sie im Abschnitt
215883
WARTUNG UND SERVICE

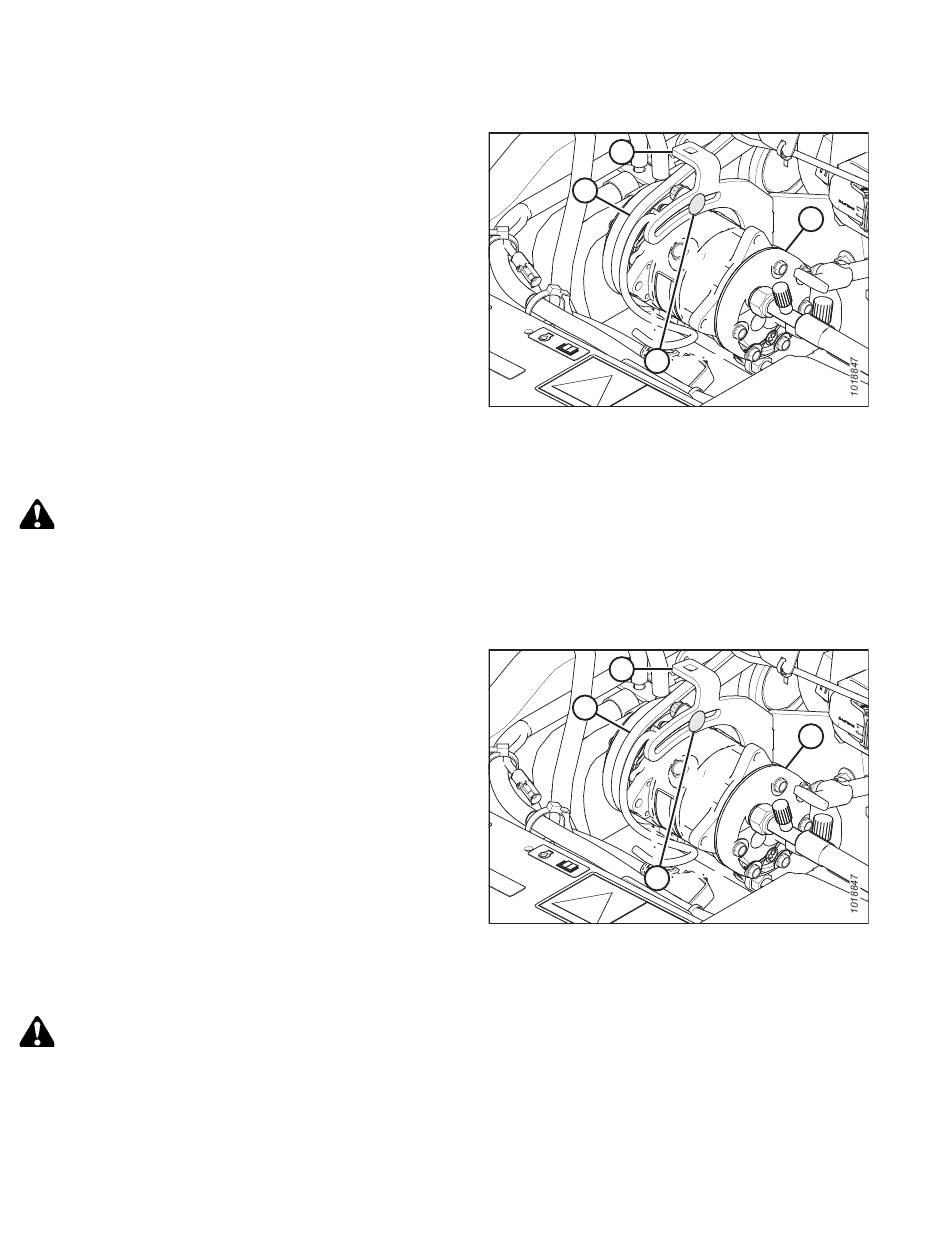

Abbildung 5.170: Verdichter für die Klimaanlage (A/C)
246.
5.3.1 Öffnen der Motorhaube, Seite
Abbildung 5.171: Verdichter für die Klimaanlage (A/C)
246.
5.4.1 Öffnen der Plattform, Seite
5.3.1 Öffnen der Motorhaube, Seite
348
D
C
A
245.
D
C
A
247.
245.
B
B
Revision A
