Auswechseln der gelben Lichter und der Markierungsleuchten

Die gelben LED-Signal- und Markierungsleuchten sollten sofort ersetzt werden, wenn sie beschädigt sind oder nicht mehr
funktionieren.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen der Maschine auszuschließen, vor
Verlassen des Fahrersitzes immer den Motor abstellen und den Zündschlüssel abziehen.
A
B
B
A
A
B
H
A
A
B
B

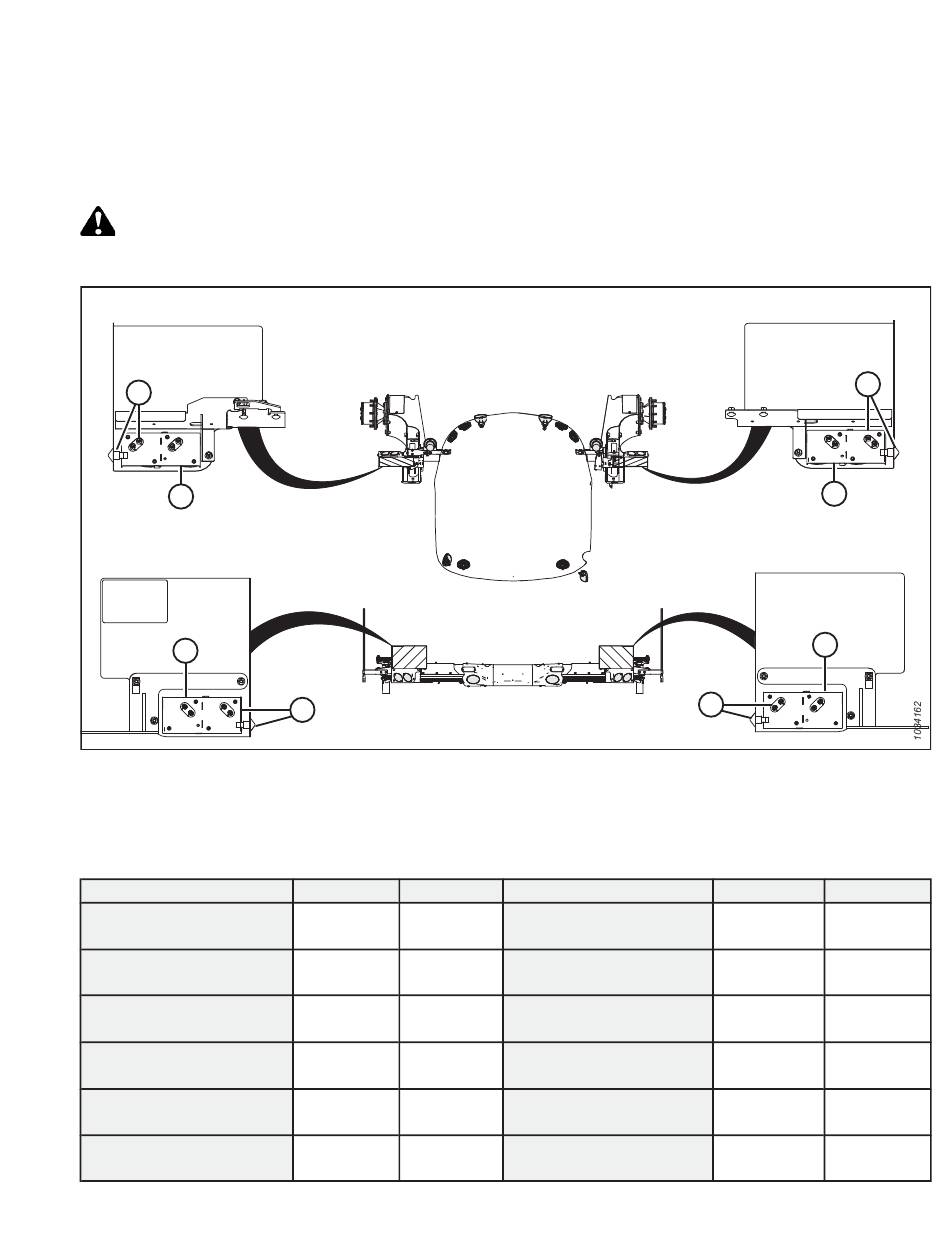

Abbildung 5.192: Position der gelben Lichter und der Markierungsleuchten
Die Brems-/Markierungsleuchten sowie die gelben Blink-/Warnblinkleuchten befinden sich auf den vier Warnhinweistafeln.
Jeder Lampenanschluss ist mit A oder B gekennzeichnet (die seitlichen Zusatzblinker haben einen Anschluss). Wenn eine
Lampe ausgetauscht wird, der folgenden Liste die Position des Kabelsteckers entnehmen:
Tabelle 5.7 Positionen der Kabelstecker
Linke Seite
Vorderer Blinker/
Warnhinweistafel (A)
Frontseitiger
Blinkerverstärker (A)
Vordere Brems-/
Markierungsleuchte (B)
Hinterer Blinker/
Warnhinweistafel (G)
Rückseitiger
Blinkerverstärker (G)
Hintere
Markierungsleuchte (H)
215883
WARTUNG UND SERVICE
G
Anschluss A
Anschluss B
P295
P295S
P267A
P267B
P293
P293S
P265
Rechte Seite
Vorderer Blinker/
Warnhinweistafel
Frontseitiger
Blinkerverstärker
Vordere Brems-/
Markierungsleuchte (D)
Hinterer Blinker/
Warnhinweistafel (F)
Rückseitiger
Blinkerverstärker (F)
Hintere
Markierungsleuchte (E)
C
A
A
B
B
D
E
B
B
F
A
A
Anschluss A
Anschluss B
P295
P295S
P267A
P267B
P294
P294S
P266
Revision A
