8. Das linke Warnschild (A) in die untere (waagerechte)
Position drehen, bevor Sie im Schmaltransportmodus
fahren.
9. Den Schwadmäher so fahren, dass die Hubbeine (A) in den
Gewichtsboxtaschen (B) positioniert sind. Die Hubbeine
leicht anheben.
10. Den Motor abstellen und den Zündschlüssel abziehen.
11. Den Verriegelungsbolzen (C) in die Tasche einsetzen und
mit dem Federstecker (D) sichern. Den Vorgang mit dem
anderen Bein wiederholen.
BEACHTEN:
Die Stifte wurden zuvor aus den Schneidwerkaufnahmen
entfernt.
12. Die Kupplung der integrierten Transporteinrichtung (A) mit
dem Deichselstift am Zuggelenk der Gewichtsbox
befestigen. Den Deichselstift mit dem Klappsplint sichern.
Die Sicherheitskette (B) anbringen.
13. Das Kupplungskabel (C) an die Steckdose an der Vorderseite
der Gewichtsbox anschließen.
215883
BETRIEB

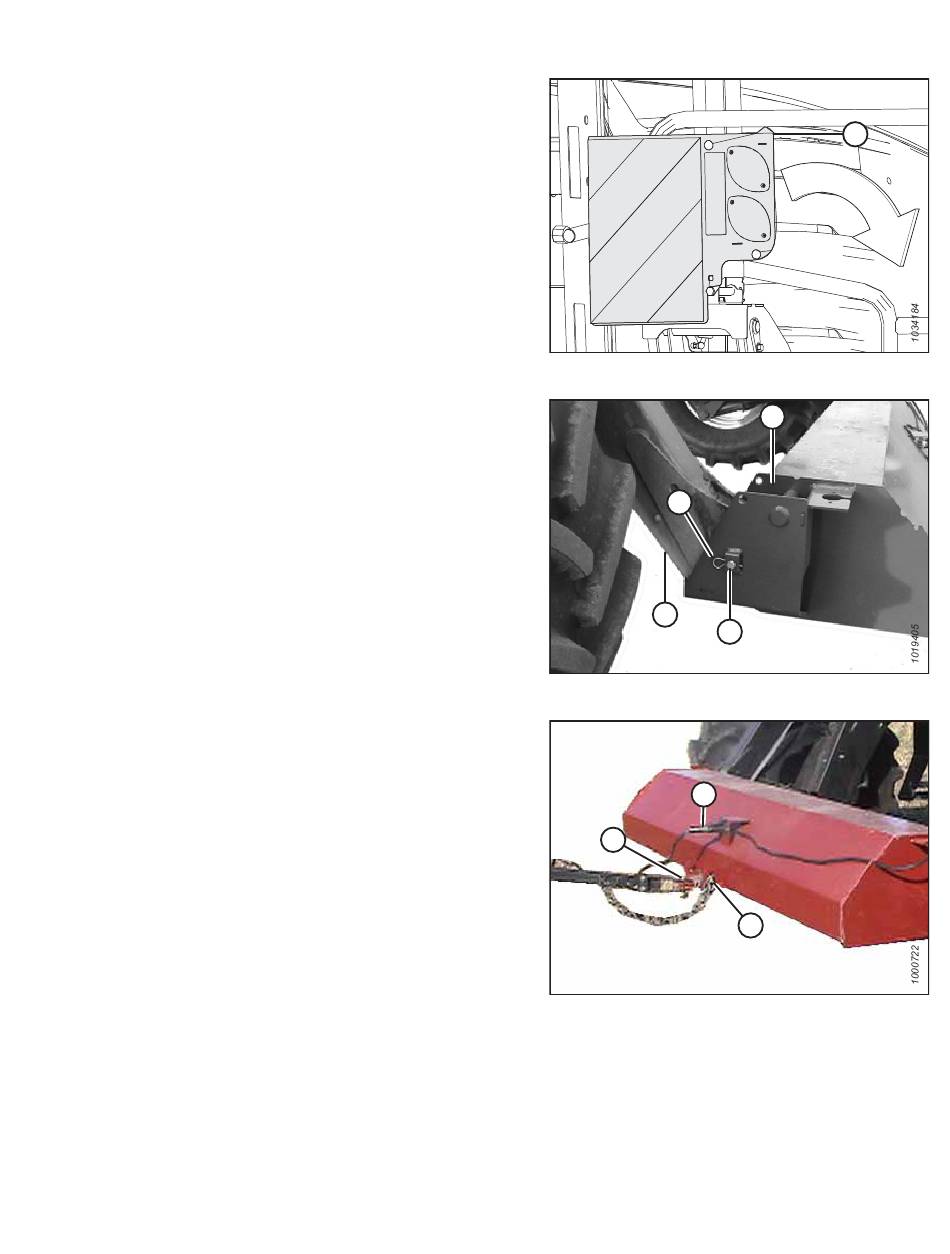

Abbildung 4.80: Linkes Warnschild
Abbildung 4.81: Schwadmäher-Hubvorrichtung
A
Abbildung 4.82: Gewichtsbox
161
B
D
A
C
C
B
A
Revision A
