• Radmotor-Stecker (A)
2 Rundstecker: C25 und C26
Anbringungsort: Mittig unter dem Rahmen, direkt hinter
dem vorderen Querträger
WICHTIG:
Um die Deutsch-Rundstecker ohne Verbiegen der
Kontaktstifte anzuschließen, die Stecker vor dem
Eindrücken gerade und vollständig auf die Steckbuchse
ausrichten.
Hinweise zum Ausrichten von Steckern:
1. Führungsnuten und dazu passende Ausbuchtungen an der Innenseite der runden Steckerwand beachten.
2. Die beiden Steckkomponenten gegenüber in Stellung bringen und drehen, bis die Nuten mit den Ausbuchtungen
ausgerichtet sind.
3. Die Stecker zusammendrücken und gleichzeitig den äußeren Stecker im Uhrzeigersinn drehen, bis die Hülse einrastet.
215883
SICHERHEIT

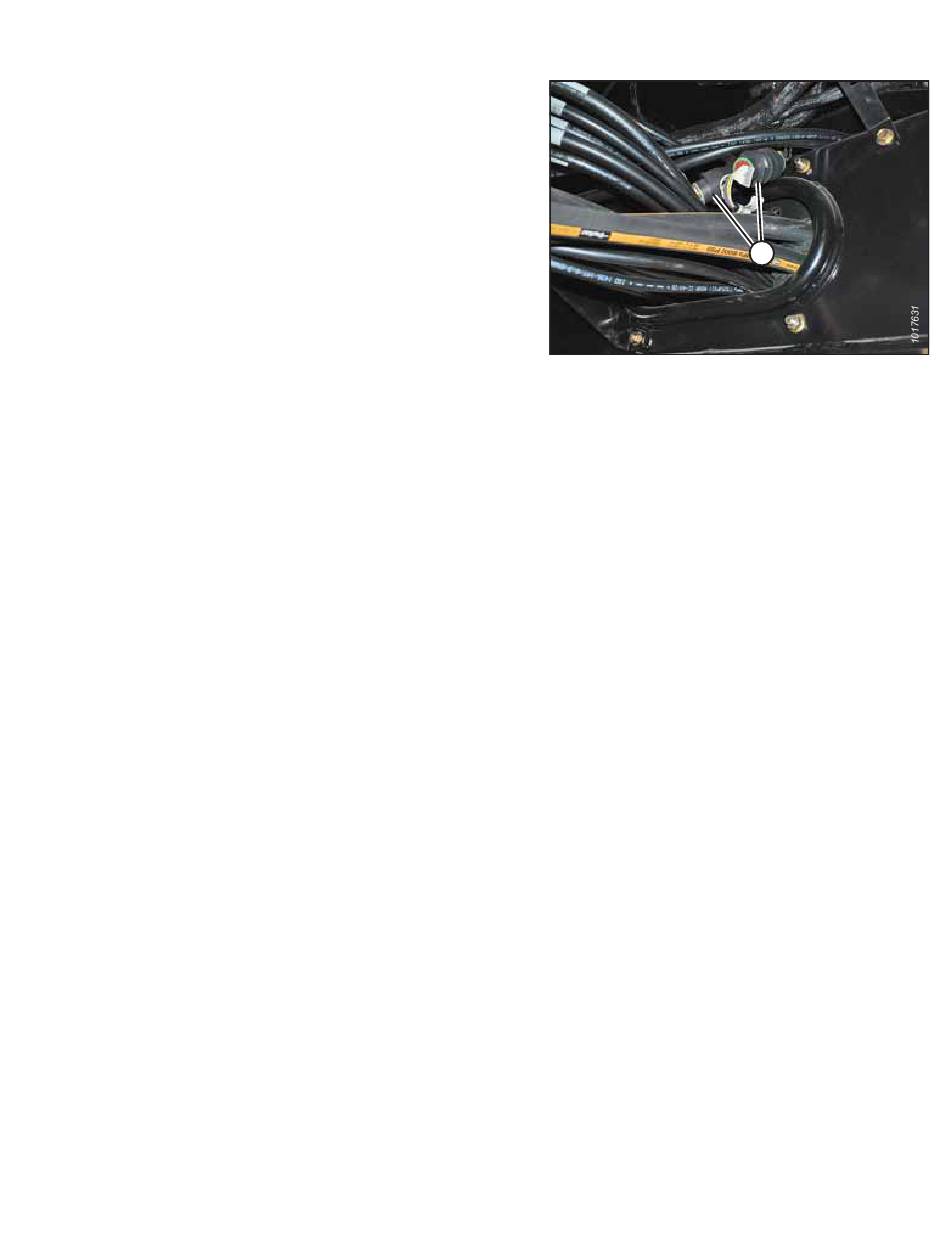

Abbildung 1.29: Radmotor-Stecker
15
A
Revision A
