Diagnose: Das Symbol (A) zeigt die folgenden
Untermenüsymbole an:
• Schwadmäher-Fehlercodes (B)
• Motorfehlercodes (C)
• Eingänge/Ausgänge (D)
• CAN-Netzwerk (E)
Motorabgasnachbehandlung: Symbol (A)
• Softkey 4 (B) aktiviert den Befehl zum Einleiten der
manuellen selektiven katalytischen Reduktion (SCR-
Aufbereitung), und das Einleitungssymbol (D) wird auf dem
Display hervorgehoben.
• Softkey 5 (C) aktiviert den Befehl zum Sperren der SCR-
Aufbereitung, und das Sperrsymbol (E) wird auf dem Display
hervorgehoben.
Fehler und Warnanzeigen
Die auf der Ernteleistungsanzeige eingeblendeten Fehler und Warnanzeigen liefern wichtige Informationen über den
Schwadmäher und den Motor.
Die Warnanzeigen (A) bestehen aus einem Symbol, das den betroffenen Bereich angibt (siehe
Seite
114) und einer kurzen Beschreibung des Fehlers (B).
• Rot hervorgehobene Fehler (in der oberen Zeile) signalisieren schwerwiegende Störungen, die zu fortschreitenden
Schäden führen oder den sicheren Betrieb der Maschine beeinträchtigen. Die Maschine sollte so schnell wie möglich
abgeschaltet werden.
• Gelb hervorgehobene Fehler (in der unteren Zeile) bedeuten, dass eine Störung aufgetreten ist und dass das Gerät so
bald wie möglich gewartet werden sollte, um die Störung zu diagnostizieren.
215883
FAHRERPLATZ

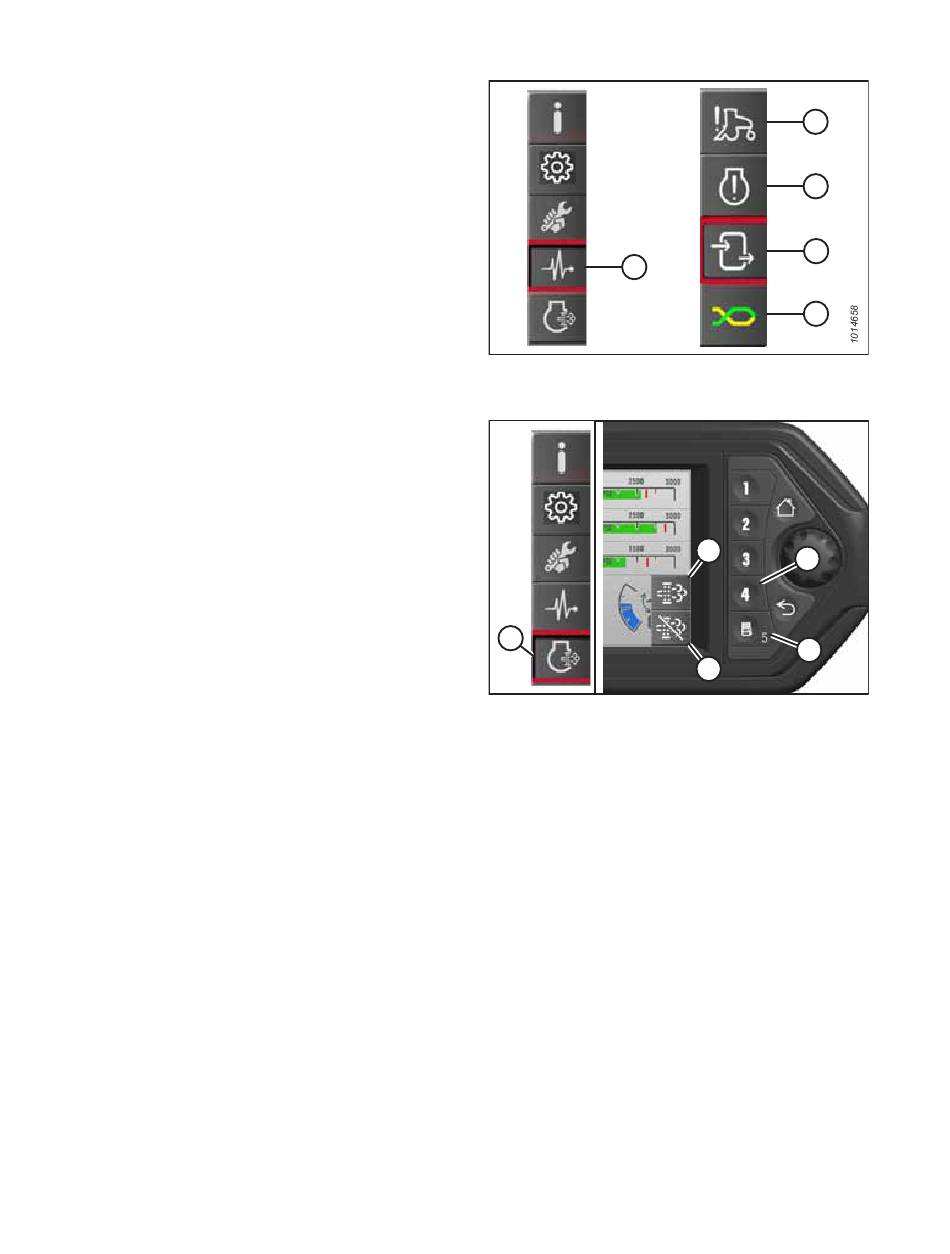

Abbildung 3.93: Diagnosesymbol und Symbole für das
Untermenü „Diagnose"
A
Abbildung 3.94: Symbol und Softkeys für die
Motorabgasnachbehandlung
94
A
D
B
C
E
4.2 Definitionen der Symbole,
B
C
D
E
1014659
Revision A
